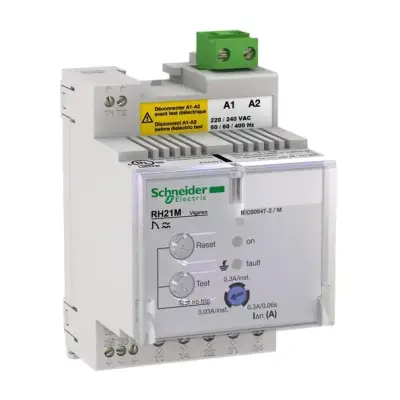

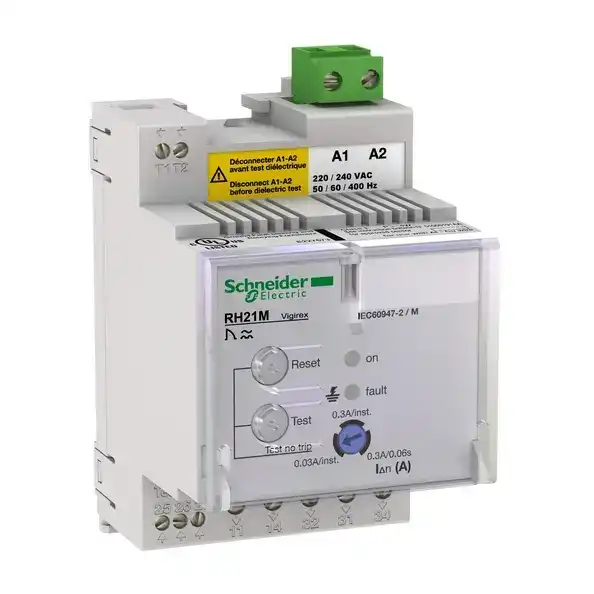

| Ana | Seri | VigiPacT | | Ürün grubu | RH21M | | Ürün ya da bileşen tipi | Rezidüel akım koruma rölesi | | Röle uygulaması | Protection relay | | Montaj desteği | DIN rayı | | Toprak kaçağı koruma sınıfı | Type A | | Ayarın tipi | Selector | | Rezidüel toprak kaçağı duyarlılık ayar tipi | Adjustable 2 settings | | Earth-leakage sensitivity | 0.03 A 0.3 A | | Earth-leakage time delay | Anlık for 0,03 A Anlık for 0,3 A Sabit 0,06 s for 0,3 A | | Current sensors compatibility | VigiPacT TOA toprak kaçağı akım sensörü VigiPacT A toprak kaçağı akım sensörü VigiPacT L toprak kaçağı akım sensörü | | [Ithe] klasik muhafazalı termik akım | 8 A | | Minimum yük | 10 mA -de 12 V | | [Us] nominal besleme gerilimi | 220...240 V AC 50/60 Hz % 55...110 | | Güç tüketimi | 4 VA | | Monitored distribution system | 1000 V - AC -de 50/60 Hz (maksimum) 1000 V - AC -de 400 Hz (maksimum) | | Topraklama sistemi | IT TT TN-S | | [Uimp] nominal darbe dayanım voltajı | 8 kV | | Sıfırlama | Manuel sıfırlama | Tamamlayıcı | Test fonksiyonu | Yerel Uzaktan test | | Izleme | Elektronik (sürekli) Güç besleme (sürekli) Röle/sensör bağlantısı (sürekli) | | Ölçümün tipi | Toprak hatası akım dahili ölçümü, aralik: % 80...100 | | Ayarların kurcalamaya dayanıklılığı | Mühürlenebilir kapakla korunur | | Bağlantılar - terminaller | Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16 Gerilim varlığı: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 | | Tel sıyırma uzunluğu | Yardımcı güç besleme: 7 mm için üst baglanti Hata: 8 mm için alt baglanti Röle testi ve hata sıfırlama: 5 mm için alt baglanti Sensör: 5 mm için üst baglanti Gerilim varlığı: 8 mm için alt baglanti | | Sıkma torku | Yardımcı güç besleme: 0,6 N.m üst Hata: 0,6 N.m alt Röle testi ve hata sıfırlama: 0,25 N.m alt Sensör: 0,25 N.m üst Gerilim varlığı: 0,6 N.m alt | | 9 mm vida adımı | 6 | | Genişlik | 54 mm | | Yükseklik | 81 mm | | Derinlik | 74 mm | | Ürün ağırlığı | 0,3 kg | | IP koruma derecesi | Ön yüzde: IP40 'e uygunEN/IEC 60529 Yan parçalarda: IP30 'e uygunEN/IEC 60529 Bağlantı terminallerinde: IP20 'e uygunEN/IEC 60529 | | IK koruma derecesi | IK07 'e uygunEN 50102 | | Mekanik dayanıklılık | Yangına dayanıklılık 'e uygunIEC 60695-2-1 IK koruma 2 joules: IK07 'e uygunEN 50102 Titreşimler 13,2...100 Hz: 0,7 g Titreşimler 2...13,2 Hz: +/- 1 mm | Ortam | Aşırı gerilim kategorisi | IV | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf II | | Elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11 Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6 Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2 Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5 Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4 Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3 | | Bağıl nem | 95 % -de 55 °C | | Kirletme derecesi | 3 'e uygunIEC 60664-1 | | Çalışma için ortam hava sıcaklığı | -35…70 °C | | Depolama ortam koşulları | -55…85 °C | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 8,8 cm | | Package 1 Width | 7,8 cm | | Package 1 Length | 9,3 cm | | Package 1 Weight | 311,0 g | | Unit Type of Package 2 | S03 | | Number of Units in Package 2 | 36 | | Package 2 Height | 30,0 cm | | Package 2 Width | 30,0 cm | | Package 2 Length | 40,0 cm | | Package 2 Weight | 11,683 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
