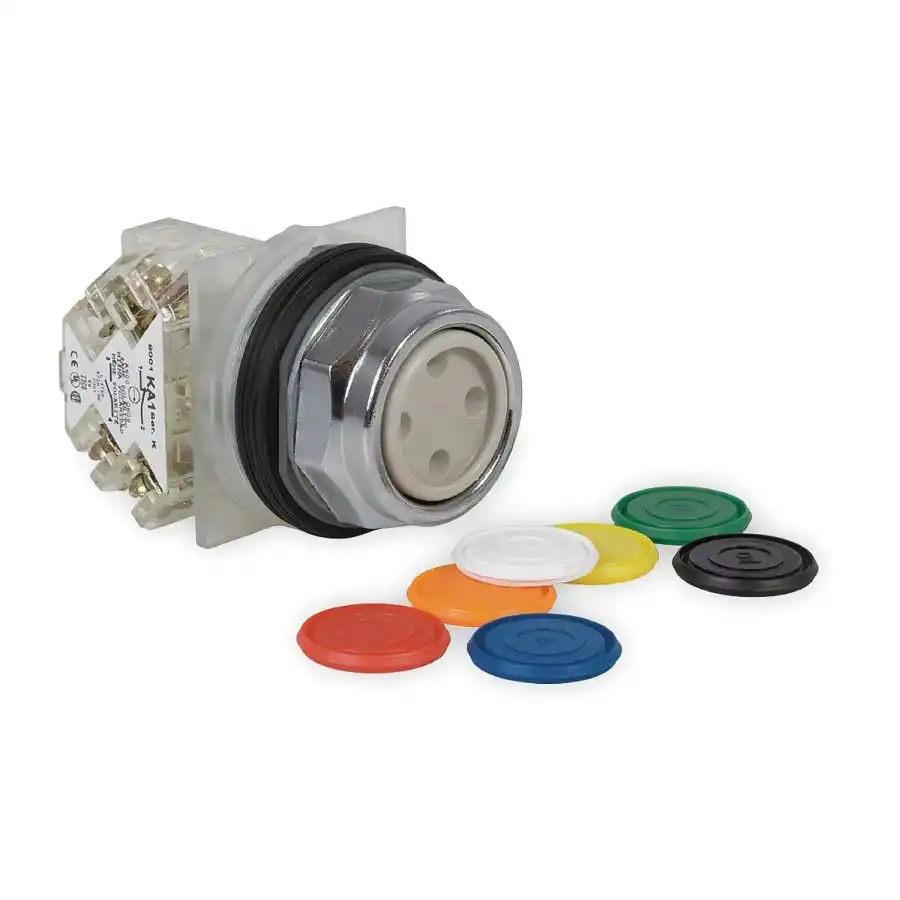

| Ana | Ürün serisi | Harmony 9001K | | Ürün ya da bileşen tipi | Push-buton | | Ürün grubu | 9001K | | Operatörün tipi | Yaylı kurma | | Operatör profili | 7 renk seçimi sıva altı, işaretsiz | | Operatör ek bilgisi | Metal koruma | Tamamlayıcı | Şev malzemesi | Metal | | Montaj çapı | 30 mm | | Sinyalleme birimi başlığı biçimi | Sekizgen | | Kontak tipi ve düzenleme | 1 K/A | | Bağlantılar - terminaller | Vida kelepçesi terminalleri 1 x 0,22...2 x 1,5 mm² 'e uygunIEC 60947-1 | | Sıkma torku | 0,8 N.m 'e uygunIEC 60947-1 | | Vida başının şekli | Çapraz slotlu | | Mekanik dayanıklılık | 5000000 cycles | | Çalışma konumu | Herhangi bir konum | | [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600-Q600 'e uygunNEMA 0,55 A -de 125 V, DC-13, A600-Q600 'e uygunNEMA | | [Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 | | [Uimp] nominal darbe dayanım voltajı | 2,5 kV 'e uygunIEC 60947-1 | | Kontak malzemesi | Gümüş alaşım kontaklar | | Kontak işlemi | Standart | | Pozitif açıklık | Olmadan | | Kisa devre korumasi | 10 A kartuş sigortası 'e uygunIEC 60947-5-1 | | [Ith] klasik açık hava termik akımı | 10 A | | [Icm] nominal kısa devre kapama kapasitesi | 12 kA -de 600 V AC-15, 7200 VA 15 kA -de 480 V AC-15, 7200 VA 30 kA -de 240 V AC-15, 7200 VA 60 kA -de 120 V AC-15, 7200 VA 0,1 kA -de 600 V DC-13 0,27 kA -de 250 V DC-13 0,55 kA -de 125 V DC-13 | | Nominal kesme kapasitesi | 3 kA -de 240 V AC-15, 720 VA 6 kA -de 120 V AC-15, 720 VA 1,2 kA -de 600 V AC-15, 720 VA 1,5 kA -de 480 V AC-15, 720 VA 0,1 kA -de 600 V DC-13 0,27 kA -de 250 V DC-13 0,55 kA -de 125 V DC-13 | | Terminallerin açıklaması ISO n°1 | (13-14-11-12)OF | | CAD genel genişliği | 48 mm | | CAD genel yüksekliği | 45 mm | | CAD genel derinliği | 56 mm | | Ürün ağırlığı | 0,121 kg | | Cihaz sunumu | Açılı | | Başlık/operatör veya lens rengi | 7 renk seçimi | | Operatör profili | Sıva altı | | İşletme tipi | Yaylı kurma | | Boyut | 30 mm | Ortam | Standartlar | UL 508 JIS C 4520 EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60947-5-4 EN/IEC 60947-1 JIS C 852 | | Ürün sertifikaları | NEMA UL 508 | | Koruyucu bakım | TC | | Depolama ortam koşulları | -40…70 °C | | Nominal çalışma ortam sıcaklığı | -25…70 °C | | Titreşim direnci | 7 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 | | Darbe dayanımı | 50 gn 'e uygunIEC 60068-2-27 | | Elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 61140 | | IP koruma derecesi | IP66 'e uygunIEC 60529 | | NEMA koruma derecesi | NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 5 cm | | Package 1 Width | 6 cm | | Package 1 Length | 11,5 cm | | Package 1 Weight | 128 g | | Unit Type of Package 2 | S01 | | Number of Units in Package 2 | 24 | | Package 2 Height | 15 cm | | Package 2 Width | 15 cm | | Package 2 Length | 40 cm | | Package 2 Weight | 3,25 kg | Sürdürülebilirlik Teklifi | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | |
