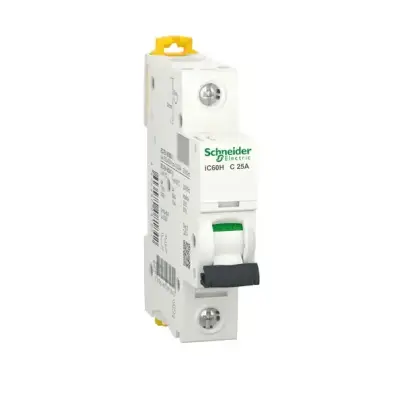

A9F84125 - iC60H - minyatür devre kesici - 1P - 25A - C eğrisi - 1

A9F84125 - iC60H - minyatür devre kesici - 1P - 25A - C eğrisi

Ürün Kodu : A9F84125
%60
indirim
470,40 TL
188,16 ₺ / 188,16 TL + KDV
3 ay içinde kargoda
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Cihaz uygulaması Dağıtım
Seri Acti9
Ürün adı Acti9 iC60
Ürün ya da bileşen tipi Minyatür devre kesici
Ürün grubu IC60H
Kutup tanımı 1P
Korumalı kutupların sayısı 1
[In] nominal akım 25 A
Şebeke tipi DC
AC
Açma birimi teknolojisi Termik Manyetik
Eğim kodu C
Kesme kapasitesi 10000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
15 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
42 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 60...72 V DC 'e uygunEN/IEC 60947-2
20 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2
Kullanım kategorisi Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2
Yalıtıma uygunluk Evet 'e uygunEN 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2
Standartlar IEC 60898-1
EN 60947-2
EN 60898-1
IEC 60947-2
Tamamlayıcı
Şebeke frekansı 50/60 Hz
Manyetik açma limiti 8 x In +/- % 20
[Ics] nominal hizmet kesme kapasitesi 21 kA 50 % 'e uygunEN 60947-2 - 12...60 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
21 kA 50 % 'e uygunIEC 60947-2 - 12...60 V AC 50/60 Hz
7,5 kA 50 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7500 A 75 % 'e uygunEN 60898-1 - 230 V AC 50/60 Hz
7500 A 75 % 'e uygunIEC 60898-1 - 230 V AC 50/60 Hz
15 kA 50 % 'e uygunIEC 60947-2 - 100...133 V AC 50/60 Hz
15 kA 50 % 'e uygunEN 60947-2 - 100...133 V AC 50/60 Hz
15 kA 100 % 'e uygunEN 60947-2 - 72 V DC
15 kA 100 % 'e uygunIEC 60947-2 - 72 V DC
20 kA 100 % 'e uygunEN 60947-2 - 12...60 V DC
20 kA 100 % 'e uygunIEC 60947-2 - 12...60 V DC
Sınırlama sınıfı 3 'e uygunEN 60898-1
3 'e uygunIEC 60898-1
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2
Kontak konum göstergesi Evet
Kontrol tipi Geçiş
Cihaz üzerii sinyalizasyon Açma göstergesi
Montaj Tipi Sabit
Montaj desteği DIN rayı
Comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET
9 mm vida adımı 2
Yükseklik 85 mm
Genişlik 18 mm
Derinlik 78,5 mm
Ürün ağırlığı 0,215 kg
Renk Beyaz
Mekanik dayanıklılık 20000 cycles
Elektrik dayanıklılığı 10000 cycles
Bağlantılar - terminaller Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek
Tel sıyırma uzunluğu 14 mm için üst veya alt baglanti
Sıkma torku 2 N.m üst veya alt
Toprak kaçağı koruması Yok
Ortam
IP koruma derecesi IP20 'e uygunIEC 60529
IP20 'e uygunEN 60529
Kirletme derecesi 3 'e uygunEN 60947-2
3 'e uygunIEC 60947-2
Aşırı gerilim kategorisi IV
Tropik iklim 2 'e uygunIEC 60068-1
Bağıl nem 95 % -de 55 °C
Çalışma yüksekliği 0...2000 m
Çalışma için ortam hava sıcaklığı -35…70 °C
Depolama ortam koşulları -40…85 °C
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 7,5 cm
Package 1 Width 1,8 cm
Package 1 Length 9,5 cm
Package 1 Weight 121,069 g
Unit Type of Package 2 BB1
Number of Units in Package 2 12
Package 2 Height 8 cm
Package 2 Width 10 cm
Package 2 Length 22,5 cm
Package 2 Weight 1,5 kg
Unit Type of Package 3 S03
Number of Units in Package 3 132
Package 3 Height 30 cm
Package 3 Width 30 cm
Package 3 Length 40 cm
Package 3 Weight 16,936 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Uyumlu
print EU RoHS Bildirisi
Cıva içermez Evet
RoHS muafiyet bilgileri
print Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
Çevre Beyanı
print Çevresel Ürün Profili
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Halojen içerik performansı Halojen içermeyen ürün
Sözleşme garantisi
Garanti 18 months

Anma kısa devre kesme kapasitesi EN/IEC 60947-2 Standardına göre 220VAC ila 240VAC'de 15kA'e ve EN/IEC 60898-1 Standardına göre 230VAC'de 10000A'e kadar çıkar Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, devreyi kısa devreye ve aşırı yük akımına karşı korur Eşsiz Visitrip göstergesi, arızalı devreyi göstererek müdahale süresini azaltır Visisafe yeşil şeridi, aşağı akım bakımına izin vermek için kontakların fiziksel olarak açılmasını garanti eder Manuel çalıştırmadan bağımsız hızlı kapanma mekanizması kullanım ömrünü uzatır 10000 devire kadar elektriksel dayanıma ve 20000 devire k

Sürdürülebilirlik

Green PremiumTM etiketi, Schneider Electric'in sınıfının en iyisi çevre performansına sahip ürünler sunma taahhüdüdür. Green Premium, en son düzenlemelere uyum, çevresel etkilere karşı şeffaflık ve döngüsel ve düşük CO2 içeren ürünlere destek sözü verir.
