| Ana | Range of product | EcoStruxure

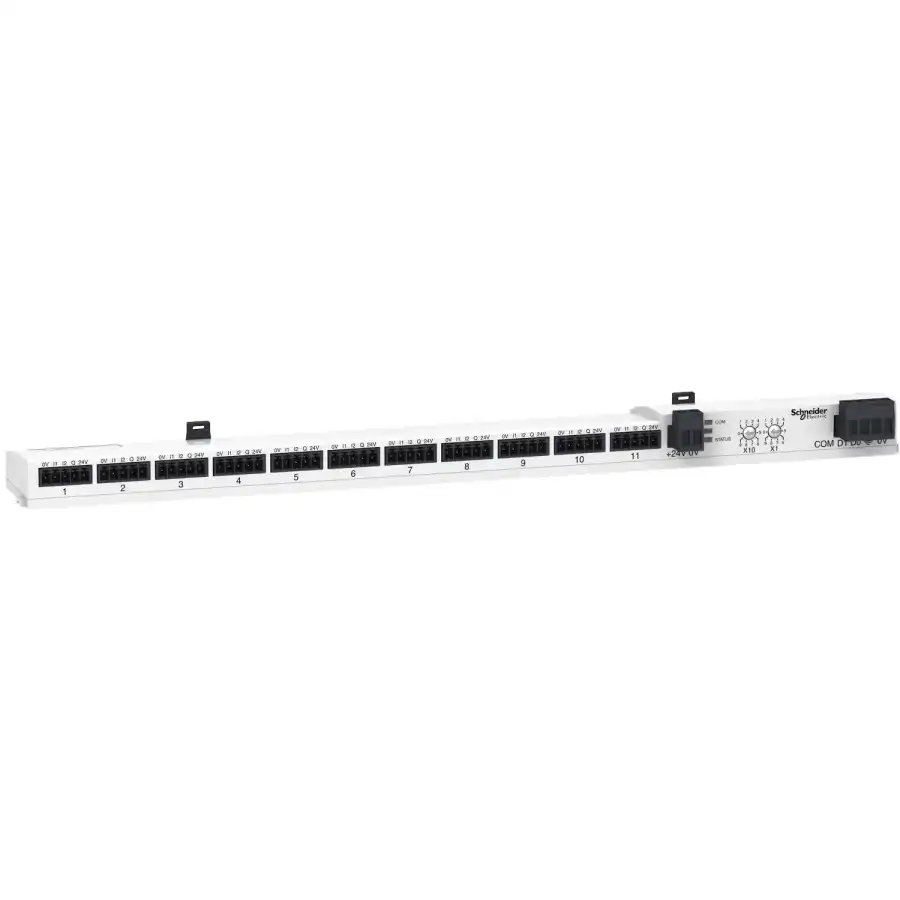

| | Ürün adı | EcoStruxure I/O Smart Link
| | Ürün ya da bileşen tipi | Akıllı haberleşme modülü
| | Ürün grubu | I/O Smart Link
| | Application type | Yük kontrolü
Kesici durumu izleme
Basit enerji ölçümü E
| | Number max of connected devices | 11 adede kadar kablolu cihaz
| | Kanallar grubu | 11 dijital kanalın 1 grubu
| | Maksimum besleme akımı | 1,5 A
| | [Us] nominal besleme gerilimi | 24 V DC +/- %20
| | Ürün uyumluluğu | Dijital giriş ve dijital çıkış
Darbe çıkışı ölçüm cihazı
| | Haberleşme hizmeti | Modbus server için RS485
| | Web sunucusu | BMS kontrolör uyumlu
| | Web hizmetleri | Web sayfası
| Tamamlayıcı | Uygulamaya özel G/Ç | Darbe toplama sayacı
Darbe konvertörü
| | Koruma tipi | Ters polariteye karşı için yardımcı besleme
Ters polariteye karşı için giriş
Aşırı gerilim -de 33 V DC için dijital çıkış
| | Mikro kırılmalara bağışıklık | 10 ms
| | Sıfırlama | Fabrika değerlerine sıfırlama üzerinde ön yüz
Koruyucu kapaklı Buton ile
By address encoder
By plug in, plug out the power supply
| | Giriş/çıkış tipi | Dijital kanal başına 2 giriş + 1 çıkış
| | Giriş tipi | Akım bloğu için dijital giriş, 24 V DC +/- %20 -de 2,5 mA
| | Maksimum sürekli akım | 5 mA için dijital giriş
| | Elektronik filtreleme süresi | 2 ms for dijital giriş durum 0'dan durum 1'e
| | Çıkış tipi | Lojik akım kaynağı: 24 V - DC - 100 mA
| | Maksimum gerilim düşüşü | <1 V 1 durumunda dijital çıkış
| | Kalkış akımı | 0,5 A için dijital çıkış
7 A için güç besleme
| | Yerel sinyalleme | Haberleşme: 1 LED (sarı)
Durum: 1 LED (yeşil, turuncu ve kırmızı)
| | Ayarın tipi | Modbus adresi 01...99 için adres enkoderleri
Sıfırlama için adres enkoderleri
Sıfırlama için yardımcı kaynağı takma, çıkarma
| | Montaj konumu | Yatay ve dikey on DIN rail
| | Renk | Beyaz (RAL 9003)
| | Bağlantının konumu | Ön
| | Bağlantılar - terminaller | Yaylı terminal Ti24 qty: 11 for dijital giriş/çıkış, ayrı ayrı sipariş edilmiş
Takılabilir konnektör qty: 1 for besleme devresi
Takılabilir konnektör qty: 1 for haberleşme veriyolu
| | Kelepçe bağlantı kapasitesi | 2 x 0,2...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, esnek Kablo uçlu için haberleşme veriyolu
2 x 0,2...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, esnek kablo uçsuz için haberleşme veriyolu
2 x 0,2...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, sert Kablo uçlu için haberleşme veriyolu
2 x 0,2...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, sert kablo uçsuz için haberleşme veriyolu
1 x 0,2...1 x 1,5 mm², esnek Kablo uçlu için kontrol
1 x 0,2...1 x 1,5 mm², esnek kablo uçsuz için kontrol
1 x 0,2...1 x 1,5 mm², sert Kablo uçlu için kontrol
1 x 0,2...1 x 1,5 mm², sert kablo uçsuz için kontrol
2 x 0,2...2 x 1,5 mm², esnek Kablo uçlu için besleme devresi
2 x 0,2...2 x 1,5 mm², esnek kablo uçsuz için besleme devresi
2 x 0,2...2 x 1,5 mm², sert Kablo uçlu için besleme devresi
2 x 0,2...2 x 1,5 mm², sert kablo uçsuz için besleme devresi
| | Tel sıyırma uzunluğu | Kontrol: 10 mm
Besleme devresi: 7 mm
Haberleşme veriyolu: 7 mm
| | Haberleşme ağ tipi | RS485 Modbus RTU İstemci/sunucu SUB-D 9 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
| | 9 mm aralık | 0 kullanışlı
| | Yükseklik | 22,5 mm
| | Genişlik | 359 mm
| | Derinlik | 42 mm
| | Ürün ağırlığı | 188 g
| | Sağlanan ekipman | 1'li set bus connector
1'li set power supply connector
2'li set locking clips
| | Seri uyumluluğu | Acti 9 İTL yardımcı
Linergy Linergy FM
Acti 9 iOF+SD 24
Acti 9 iACT24
Acti 9 iATL24
Powerlogic darbe çıkışı ölçüm cihazı
Acti 9 RCA iC60
Acti 9 Acti9 iCT yardımcı
Acti 9 Acti9 iC60
Acti 9 Acti9 iID
Acti 9 Acti9 iSW-NA
Acti 9 Acti9 iDPN Vigi
Acti 9 Acti9 C40
Multi 9 Multi9 C60
Acti 9 Acti9 DT40
Acti 9 Acti9 DT60
Acti 9 Acti9 I-NA
Acti 9 Acti9 ITG40
Acti 9 Acti9 iDPN
Acti 9 Acti9 Reflex iC60 Ti24 konnektör
| | Devreye alma arayüzü | EcoStruxure Power Commission
Web sayfası
| | Pazar segmenti | Binalar
Küçük ölçekli işletmeler
| | Uyumluluk kodu | Acti 9 Smartlink
| Ortam | IP koruma derecesi | IP20
| | IK koruma derecesi | IK06 conforming to IEC 62262
| | Kirletme derecesi | 3
| | Elektromanyetik uyumluluk | Elektrostatik deşarja direnç (hava deşarjı), sınıf B, 8 kV, conforming to IEC 61000-4-2
Elektrostatik deşarja direnç (kontak deşarjı), sınıf B, 4 kV, conforming to IEC 61000-4-2
Yayılımlı elektromanyetik alanlara karşı direnç (80 MHz...3 GHz), sınıf A, 10 V/m, conforming to IEC 61000-4-3
Güç besleme: yayılımlı elektromanyetik alanlara karşı direnç (1.4…6 GHz), sınıf A, 3 V/m, conforming to IEC 61000-4-3
Güç besleme: hızlı geçici direnci (5...100 kHz), sınıf B, 2 kV, conforming to IEC 61000-4-4
Giriş/çıkış: hızlı geçici direnci, sınıf B, 1 kV, conforming to IEC 61000-4-4
Haberleşme veriyolu: hızlı geçici direnci (0,15...80 MHz), sınıf B, 1 kV, conforming to IEC 61000-4-4
Iletimli EMC (0,15...80 MHz), sınıf A, 3 V, conforming to IEC 61000-4-6
Iletimli emisyon (0,15...30 MHz), sınıf B, conforming to IEC 61326-1
Iletimli emisyon (0,15...30 MHz), sınıf B, conforming to CISPR 11
Yayılmalı emisyon (30...6000 MHz), sınıf B, conforming to IEC 61326-1
Yayılmalı emisyon (30...6000 MHz), sınıf B, conforming to CISPR 11
Güç besleme: kesintiler (DM coupling 42 Ohm), sınıf B, 1 kV, conforming to IEC 61000-4-5
Güç besleme: kesintiler (CM coupling 42 Ohm), sınıf B, 2 kV, conforming to IEC 61000-4-5
Haberleşme veriyolu: kesintiler (CM coupling 2 Ohm), sınıf B, 1 kV, conforming to IEC 61000-4-5
| | Çevresel özellik | Korozif 3C2 'e uygunIEC 60721-3-3
Tuz buharı 2 'e uygunIEC 60068-2-52
| | Titreşim direnci | 1 gn, genlik = 3.5 mm[Alan](f =[Alan]5…300 Hz)10 döngü 'e uygunEN/IEC 60068-2-6
| | Darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27
| | Yangına dayanıklılık | Diğer parçalar: 650 °C 30 s ) 'e uygunIEC 60695-2-10
Bağlantı terminallerinde: 960 °C 30 s ) 'e uygunIEC 60695-2-10
| | Tropik iklim | 2
| | Bağıl nem | 0…93 % -de 40 °C
| | Çalışma yüksekliği | 0...2000 m
| | Çalışma için ortam hava sıcaklığı | -25…60 °C
| | Depolama ortam koşulları | -40…85 °C
| | Standartlar | IEC 61010-2-201
IEC 61010-1
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 3,4 cm
| | Package 1 Width | 6,4 cm
| | Package 1 Length | 36,4 cm
| | Package 1 Weight | 271,0 g
| | Unit Type of Package 2 | S03
| | Number of Units in Package 2 | 32
| | Package 2 Height | 30,0 cm
| | Package 2 Width | 30,0 cm
| | Package 2 Length | 40,0 cm
| | Package 2 Weight | 9,063 kg
