| Ana | Range of product | Acti 9

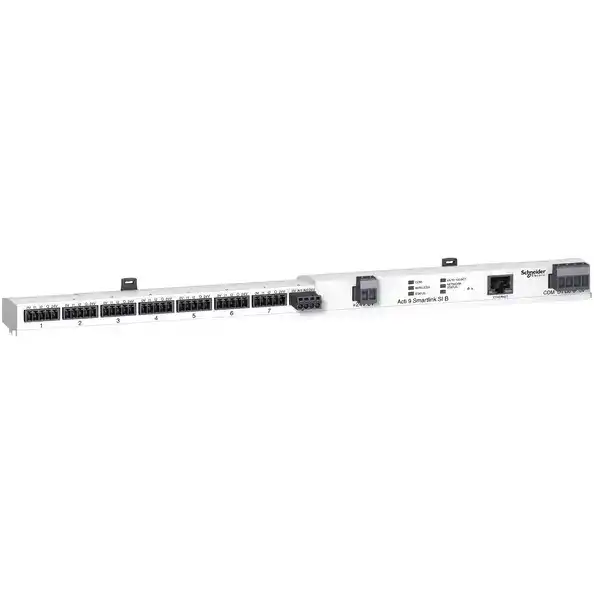

| | Ürün adı | Acti 9 Smartlink
| | Ürün ya da bileşen tipi | Akıllı haberleşme modülü
| | Ürün grubu | Smartlink SI B Ethernet
| | Application type | Basit enerji ölçümü E
Gelişmiş yük izleme E, U, I, P, Pf
Yük alarmı
Yük kontrolü
Kesici durumu izleme
| | Number max of connected devices | Up to 7 wired devices
20 adede kadar kablosuz cihaz
| | Kanallar grubu | 7 dijital kanalın 1 grubu
1 analog kanalın 1 grubu
| | Maksimum besleme akımı | 1,5 A
| | [Us] nominal besleme gerilimi | 24 V DC +/- %20
| | Ürün uyumluluğu | Analog giriş
Dijital giriş ve dijital çıkış
Darbe çıkışı ölçüm cihazı
Kablosuz enerji sensörü
| | Haberleşme hizmeti | Ethernet Modbus TCP/IP sunucu
Web sunucusu
| | Web sunucusu | BMS kontrolör uyumlu
Dahili web sayfası
| | Iletim desteği orta | Radyo frekansı 2,4…2,4835 GHz PowerTag 20
| | Web hizmetleri | Web sayfası
| Tamamlayıcı | Uygulamaya özel G/Ç | Darbe konvertörü
Darbe toplama sayacı
| | Koruma tipi | Kısa devre koruması için analog giriş
Ters polariteye karşı için yardımcı besleme
Ters polariteye karşı için giriş
Aşırı gerilim -de 33 V DC için dijital çıkış
| | Mikro kırılmalara bağışıklık | 10 ms
| | Sıfırlama | Fabrika değerlerine sıfırlama üzerinde ön yüz
| | Giriş/çıkış tipi | Analog kanal başına 2 giriş
Dijital kanal başına 2 giriş + 1 çıkış
| | Giriş tipi | Akım için analog giriş, 4...20 mA
Gerilim için analog giriş, 0...10 V DC
Akım bloğu için dijital giriş, 24 V DC +/- %20 -de 2,5 mA
| | Maksimum sürekli akım | 0,005 A için dijital giriş
| | Mutlak doğruluk hatası | Tam ölçeğin +/- % 1'i için analog giriş 12 bit
| | Elektronik filtreleme süresi | 2 ms for dijital giriş durum 0'dan durum 1'e
2 ms for analog giriş durum 0'dan durum 1'e
| | Çıkış tipi | Lojik akım kaynağı: 24 V - DC - 100 mA
| | Maksimum gerilim düşüşü | <1 V 1 durumunda dijital çıkış
| | Kalkış akımı | 0,5 A için dijital çıkış
3 A için güç besleme
| | Yerel sinyalleme | Haberleşme: 1 LED (sarı)
NS (Ağ Durumu): 1 LED (yeşil, turuncu ve kırmızı)
Haberleşme (LK/ACT 10/100): 1 LED (yeşil ve sarı)
Durum: 1 LED (yeşil, turuncu ve kırmızı)
| | Montaj konumu | Yatay ve dikey on DIN rail
| | Renk | Beyaz (RAL 9003)
| | Bağlantının konumu | Ön
| | Bağlantılar - terminaller | Yaylı terminal Ti24 qty: 7 for dijital giriş/çıkış, ayrı ayrı sipariş edilmiş
RJ45 konnektör qty: 1 for ETHERNET, ayrı ayrı sipariş edilmiş
Takılabilir konnektör qty: 1 for besleme devresi
Takılabilir konnektör qty: 1 for haberleşme veriyolu
Takılabilir konnektör qty: 1 for analog giriş
| | Kelepçe bağlantı kapasitesi | 2 x 0,25 mm² için bükümlü blendajlı kablo çifti, esnek Kablo uçlu için haberleşme veriyolu
2 x 0,25 mm² için bükümlü blendajlı kablo çifti, esnek kablo uçsuz için haberleşme veriyolu
2 x 0,25 mm² için bükümlü blendajlı kablo çifti, sert Kablo uçlu için haberleşme veriyolu
2 x 0,25 mm² için bükümlü blendajlı kablo çifti, sert kablo uçsuz için haberleşme veriyolu
2 x 0,25...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, sert Kablo uçlu için analog giriş
2 x 0,25...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, sert kablo uçsuz için analog giriş
2 x 0,25...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, esnek Kablo uçlu için analog giriş
2 x 0,25...2 x 1,5 mm² için bükümlü blendajlı kablo çifti, esnek kablo uçsuz için analog giriş
1 x 0,5...1 x 1,5 mm², esnek Kablo uçlu için kontrol
1 x 0,5...1 x 1,5 mm², esnek kablo uçsuz için kontrol
1 x 0,5...1 x 1,5 mm², sert Kablo uçlu için kontrol
1 x 0,5...1 x 1,5 mm², sert kablo uçsuz için kontrol
2 x 0,2...2 x 1,5 mm², esnek Kablo uçlu için besleme devresi
2 x 0,2...2 x 1,5 mm², esnek kablo uçsuz için besleme devresi
2 x 0,2...2 x 1,5 mm², sert Kablo uçlu için besleme devresi
2 x 0,2...2 x 1,5 mm², sert kablo uçsuz için besleme devresi
| | Tel sıyırma uzunluğu | Kontrol: 10 mm
Besleme devresi: 7 mm
Analog giriş: 7 mm
Haberleşme veriyolu: 7 mm
| | Haberleşme ağ tipi | RS485 Modbus RTU master SUB-D 9 9,6...19,2 kbaud
Ethernet Modbus TCP/IP sunucu RJ45 10, 100 Mbit/sn
| | 9 mm aralık | 0 kullanışlı
| | Yükseklik | 22,5 mm
| | Genişlik | 359 mm
| | Derinlik | 42 mm
| | Ürün ağırlığı | 180 g
| | Sağlanan ekipman | 1'li set konnektör
1'li set bus connector
1'li set power supply connector
2'li set locking clips
| | Seri uyumluluğu | Acti 9 İTL yardımcı
Multi 9 C60
Linergy Linergy FM
Acti 9 iOF+SD 24
Acti 9 iACT24
Acti 9 iATL24
Powerlogic darbe çıkışı ölçüm cihazı
Powerlogic Modbus ölçüm cihazı
Acti 9 PowerTag wireless energy sensor
Acti 9 RCA iC60
Acti 9 Acti9 iCT yardımcı
Acti 9 Acti9 iC60
Acti 9 Acti9 iID
Acti 9 Acti9 iSW-NA
Acti 9 Acti9 iDPN Vigi
Acti 9 Acti9 C40
Acti 9 Acti9 DT40
Acti 9 Acti9 DT60
Acti 9 Acti9 I-NA
Acti 9 Acti9 ITG40
Acti 9 Acti9 iDPN
Acti 9 Acti9 Reflex iC60 Ti24 konnektör
| | Devreye alma arayüzü | EKOREACH
Web sayfası
| | Uyumluluk kodu | Acti 9 Smartlink IP
| Ortam | IP koruma derecesi | IP20
| | Kirletme derecesi | 3
| | Elektromanyetik uyumluluk | Elektrostatik deşarja direnç (hava deşarjı), 8 kV, conforming to IEC 61000-4-2
Elektrostatik deşarja direnç (kontak deşarjı), 4 kV, conforming to IEC 61000-4-2
Yayılımlı elektromanyetik alanlara karşı direnç (80 MHz...3 GHz), 10 V/m, conforming to IEC 61000-4-3
Güç besleme: hızlı geçici direnci (5...100 kHz), 2 kV, conforming to IEC 61000-4-4
Giriş/çıkış: hızlı geçici direnci, 1 kV, conforming to IEC 61000-4-4
Haberleşme veriyolu: hızlı geçici direnci, 1 kV, conforming to IEC 61000-4-4
Iletimli EMC (0,15...80 MHz), 10 V, conforming to IEC 61000-4-6
Şebeke frekansındaki manyetik alanlara bağışıklık, 30 A/m, conforming to IEC 61000-4-8
Yayılmalı emisyon (30...1000 MHz), sınıf A, conforming to IEC 61131-3 Ed.3
Iletimli emisyon (0,15...30 MHz), sınıf A, conforming to IEC 61131-2
| | Çevresel özellik | Korozif 3C2 'e uygunIEC 60721-3-3
Tuz buharı 2 'e uygunIEC 60068-2-52
| | Titreşim direnci | 1 gn, genlik = 3.5 mm[Alan](f =[Alan]5…300 Hz)10 döngü 'e uygunIEC 60068-2-6
| | Darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27
| | Yangına dayanıklılık | Diğer parçalar: 650 °C 30 s ) 'e uygunIEC 60695-2-10
Bağlantı terminallerinde: 960 °C 30 s ) 'e uygunIEC 60695-2-10
| | Tropik iklim | 2
| | Bağıl nem | 93 % -de 40 °C
| | Çalışma yüksekliği | 0...2000 m
| | Çalışma için ortam hava sıcaklığı | -25…60 °C
| | Depolama ortam koşulları | -40…80 °C
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 3,400 cm
| | Package 1 Width | 6,300 cm
| | Package 1 Length | 36,700 cm
| | Package 1 Weight | 304,000 g
| | Unit Type of Package 2 | S03
| | Number of Units in Package 2 | 32
| | Package 2 Height | 30,000 cm
| | Package 2 Width | 30,000 cm
| | Package 2 Length | 40,000 cm
| | Package 2 Weight | 10,215 kg
