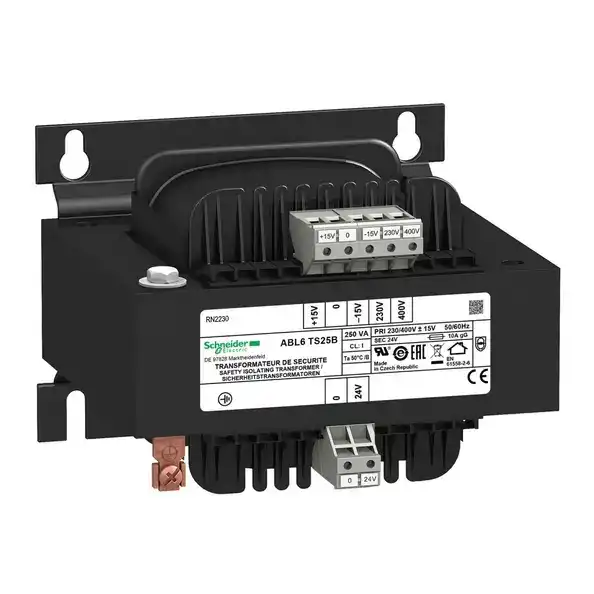

Ana | Ürün serisi | Modicon Transformer Optimized | | Ürün ya da bileşen tipi | Güvenlik ve yalıtım transformatörü | | VA cinsinden nominal güç | 250 VA | | Giriş gerilimi | 230 V AC monofaze, terminaller: N-L1 400 V AC fazdan faza, terminaller: L1-L2 | | Çıkış gerilimi | 24 V AC | | Ikincil sargı | Tek | | Koruyucu kapak | Olmadan | | Çalışma için ortam hava sıcaklığı | -20…50 °C |
Tamamlayıcı | Giriş gerilimi limitleri | 360...440 V 207...253 V | | Ağ frekans limitleri | 47…63 Hz | | Giriş gerilim toleransı | +/- 15 V | | Verimlilik | 90 % | | W cinsinden güç dağılımı | 27,8 W | | Çıkış sürdürülebilir aşırı gerilimi | 6 % (yüksüz, sıcak durum) | | Maximum voltage drop at rated load | 0,1 % | | Yüksüz kayıplar | 12,5 W | | Kısa devre gerilimi | 0,0551 | | Çıkış koruma tipi | Aşırı yüke karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection Aşırı gerilime karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection Kısa devrelere karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection | | Bağlantılar - terminaller | Için giriş bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 5 x 4 mm² AWG 11 Için giriş topraklama bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 1 x 4 mm² AWG 11 Için çıkış bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 2 x 4 mm² AWG 11 | | İşaretleme | CE | | Sabitleme modu | 4 vidayla çap: 5,8 mm üzerinde dikey panel, çalisma konumu: yatay 4 vidayla çap: 5,8 mm üzerinde dikey panel, çalisma konumu: dikey 4 vidayla çap: 5,8 mm üzerinde %90 azalma oranı ile yatay panel | | Çalışma yüksekliği | 3000 m | | Elektrik yalıtım sınıfı | Sınıf B | | Genişlik | 120,0 mm | | Yükseklik | 93,0 mm | | Derinlik | 122,0 mm | | Ürün ağırlığı | 4,12 kg |
Ortam | Ürün sertifikaları | UR EAC DNV-GL | | Standartlar | UL 506 | | IP koruma derecesi | IP20 | | Çevresel özellik | EMC 'e uygunEN 62041 Güvenlik 'e uygunEN 61558-1 Güvenlik 'e uygunEN 61558-2-6 | | Koruyucu bakım | TC | | Depolama ortam koşulları | -40…80 °C | | Aşırı gerilim kategorisi | Sınıf I 'e uygunVDE 0106-1 | | Dielektrik gücü | 2000 V sargı ve topraklama arasında 4000 V birincil ve ikincil arasında |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 20,000 cm | | Package 1 Width | 20,000 cm | | Package 1 Length | 25,000 cm | | Package 1 Weight | 4,363 kg | | Unit Type of Package 2 | P06 | | Number of Units in Package 2 | 30 | | Package 2 Height | 75,000 cm | | Package 2 Width | 60,000 cm | | Package 2 Length | 80,000 cm | | Package 2 Weight | 142,960 kg |
Sürdürülebilirlik Teklifi Sözleşme garantisi |
