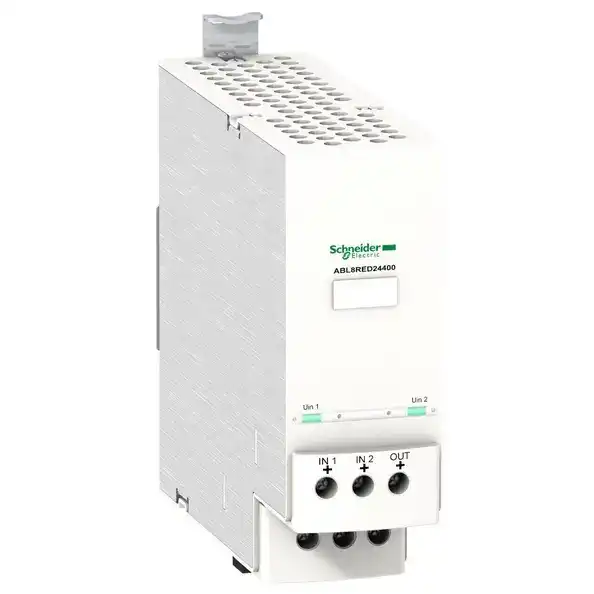

Ana Ürün serisi | Phaseo | Ürün ya da bileşen tipi | Yedekleme modülü | Giriş gerilimi | 24...28.8 V DC | Çıkış gerilimi | (Uin-0,2) V DC | Maksimum çıkış akımı | 40 A |
Tamamlayıcı Giriş gerilimi limitleri | 22...30 V | Giriş akımı | 20 A | Çıkış kanallarının sayısı | 1 | Çıkış koruma tipi | Aşırı yüke karşı, koruma teknolojisi: güç beslemesi ile harici koruma Kısa devrelere karşı, koruma teknolojisi: güç beslemesi ile harici koruma | Bağlantılar - terminaller | Için çıkış bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8 Için giriş bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 4 x 0,5...4 x 10 mm² AWG 20...AWG 8 Için tanı rölesi: çıkarılabilir vidalı terminal bloğu, baglanti kapasitesi: 1 x 2,5 mm² AWG 14 | Sabitleme modu | Klipsle üzerinde 35 mm simetrik DIN rayı, çalisma konumu: yatay Klipsle üzerinde 35 mm simetrik DIN rayı, çalisma konumu: dikey | Çıkış kuplörü | Paralel | Çalışma yüksekliği | 2000 m | İşaretleme | CE | Testin adı | Elektrostati deşarjlar 'e uygunEN/IEC 61000-4-2 Emisyon 'e uygunEN 61000-6-3 Iletimli elektromanyetik alan 'e uygunEN/IEC 61000-4-6 seviye 3 Yayılmalı elektromanyetik alan 'e uygunEN/IEC 61000-4-3 seviye 3 Hızlı geçici 'e uygunIEC 61000-4-4 seviye 3 Kesinti 'e uygunEN/IEC 61000-4-5 seviye 2 Iletimli/yayılmalı emisyonlar 'e uygunEN 55022 Sınıf B Emisyon 'e uygunEN 50081-1 | Yerel sinyalleme | Güç besleme durumu: giriş başına 1 LED (yeşil) Güç besleme durumu: 1 röle | Ürün ağırlığı | 0,7 kg |
Ortam Ürün sertifikaları | EAC RCM | Standartlar | CSA C22.2 No 60950-1 UL 508 | Çalışma için ortam hava sıcaklığı | -25…60 °C | Depolama ortam koşulları | -40…85 °C | Çevresel özellik | EMC 'e uygunEN 61000-6-3 EMC 'e uygunEN/IEC 61000-6-2 Güvenlik 'e uygunEN/IEC 60950-1 Güvenlik 'e uygunEN/IEC 61204 | IP koruma derecesi | IP20 'e uygunEN/IEC 60529 | Dielektrik gücü | 500 V giriş ve topraklama arasında 500 V çıkış ve topraklama arasında | Aşırı gerilim kategorisi | Class II 'e uygunVDE 0106-1 | Bağıl nem | 0…90 % çalışma sırasında 0…95 % depolama sırasında | Giriş akımı | 24 V with UTE C80-810 | Titreşim direnci | 2 gn (f= 11,9…150 Hz) 'e uygunEN/IEC 61131-2 3,5 mm (f= 3…11,9 Hz) 'e uygunEN/IEC 61131-2 |
Paketleme üniteleri Unit Type of Package 1 | PCE | Number of Units in Package 1 | 1 | Package 1 Height | 6,5 cm | Package 1 Width | 16,5 cm | Package 1 Length | 16,0 cm | Package 1 Weight | 594,0 g | Unit Type of Package 2 | S03 | Number of Units in Package 2 | 10 | Package 2 Height | 30,0 cm | Package 2 Width | 30,0 cm | Package 2 Length | 40,0 cm | Package 2 Weight | 5,94 kg | Unit Type of Package 3 | PAL | Number of Units in Package 3 | 80 | Package 3 Height | 77,0 cm | Package 3 Width | 60,0 cm | Package 3 Length | 80,0 cm | Package 3 Weight | 61,724 kg |
Sürdürülebilirlik Teklifi Sözleşme garantisi |
