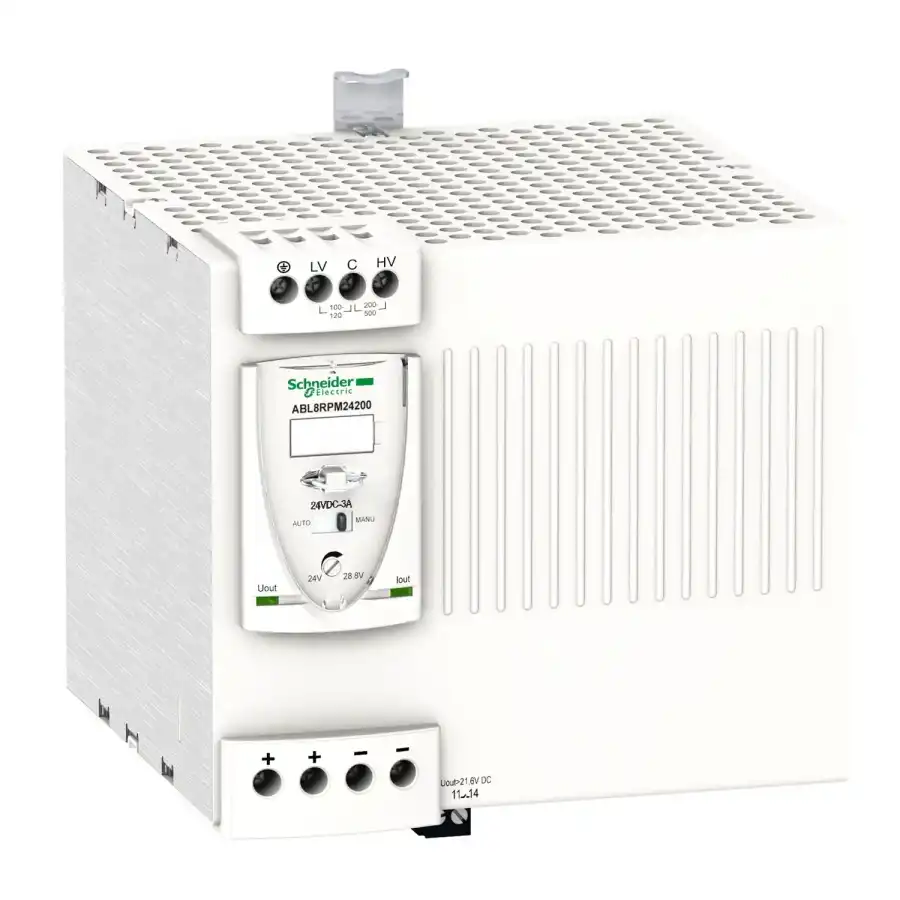

Ana Ürün serisi | Modicon Güç Kaynağı | Ürün ya da bileşen tipi | Güç besleme | Güç besleme tipi | Düzenlenmiş anahtar modu | Nominal input voltage | 100...120 V AC monofaze, terminaller: N-L1 200...240 V AC fazdan faza, terminaller: L1-L2 | W cinsinden nominal güç | 480 W | Çıkış gerilimi | 24 V DC | Güç besleme çıkış akımı | 20 A | Izin verilebilir geçici akım güçlendirmesi | 1,5 x In (4 sn için) | Harmonik önleyici filtre | Düşük frekanslı harmonik akımlar | Tamamlayıcı Giriş gerilimi limitleri | 85...132 V AC 170...264 V AC | Kalkış akımı | 30 A | 18 mm'lik vida adımı | 0,68 at 240 V AC 0,69 at 120 V AC | Verimlilik | 88 % | Output voltage adjustment | 24...28,8 V ayarlanabilir | W cinsinden güç dağılımı | 57,6 W | Sağlanan ekipman | Güç faktörü düzeltme filtresi 'e uygunIEC 61000-3-2 | Çıkış koruma tipi | Aşırı yüke karşı, koruma teknolojisi: manuel veya otomatik sıfırlama Aşırı gerilime karşı, koruma teknolojisi: 30...32 V, manuel sıfırlama Kısa devrelere karşı, koruma teknolojisi: manuel veya otomatik sıfırlama Düşük gerilime karşı, koruma teknolojisi: U < 21,6 V ise açma Termal, koruma teknolojisi: otomatik sıfırlama | Bağlantılar - terminaller | Çıkarılabilir vidalı terminal bloğu: 2 x 2,5 mm², için tanı rölesi Vidalı tip terminaller: 3 x 0,5...3 x 4 mm², (AWG 22...AWG 12) için giriş bağlantısı Vidalı tip terminaller: 1 x 0,5...1 x 4 mm², (AWG 22...AWG 12) için giriş topraklama bağlantısı Vidalı tip terminaller: 4 x 0,5...4 x 4 mm², (AWG 22...AWG 12) için çıkış bağlantısı | Durum LED'i | 1 LED (yeşil ve kırmızı) çıkış gerilimi 1 LED (yeşil, kırmızı ve turuncu) çıkış akımı | Derinlik | 145 mm | Yükseklik | 125 mm | Genişlik | 146 mm | Ürün ağırlığı | 1,6 kg | Çıkış kuplörü | Seri Paralel | İşaretleme | CE | Montaj desteği | 35 x 7,5 mm simetrik DIN rayı 35 x 15 mm simetrik DIN rayı | Çalışma konumu | Dikey | Besleme | SELV 'e uygunIEC 60950-1 SELV 'e uygunIEC 60204-1 SELV 'e uygunIEC 60364-4-41 | Dielektrik gücü | 2500 Vile giriş ve toprak arasında yalıtım 3000 Vile between input and output yalıtım 500 Vile çıkış ve toprak arasında yalıtım | Ortam Standartlar | CSA C22.2 No 60950-1 UL 508 EN/IEC 62368-1 | Ürün sertifikaları | CCSAus EAC KC RCM UL | Çevresel özellik | EMC 'e uygunIEC 61000-6-1 EMC 'e uygunIEC 61000-6-3 EMC 'e uygunEN 55024 EMC 'e uygunIEC 61000-6-4 EMC 'e uygunEN/IEC 61204-3 Güvenlik 'e uygunIEC 60950-1 Güvenlik 'e uygunEN/IEC 61204-3 | Çalışma yüksekliği | 2000 m | IP koruma derecesi | IP20 conforming to IEC 60529 IP10 | Ambient air temperature for operation | 50…60 °C değer kaybı faktörü ile mounting position A < 2000 m -25…50 °C olmadan mounting position A < 2000 m | Paketleme üniteleri Unit Type of Package 1 | PCE | Number of Units in Package 1 | 1 | Package 1 Height | 20,000 cm | Package 1 Width | 18,500 cm | Package 1 Length | 19,500 cm | Package 1 Weight | 2,811 kg | Unit Type of Package 2 | P06 | Number of Units in Package 2 | 36 | Package 2 Height | 75,000 cm | Package 2 Width | 60,000 cm | Package 2 Length | 80,000 cm | Package 2 Weight | 114,956 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
