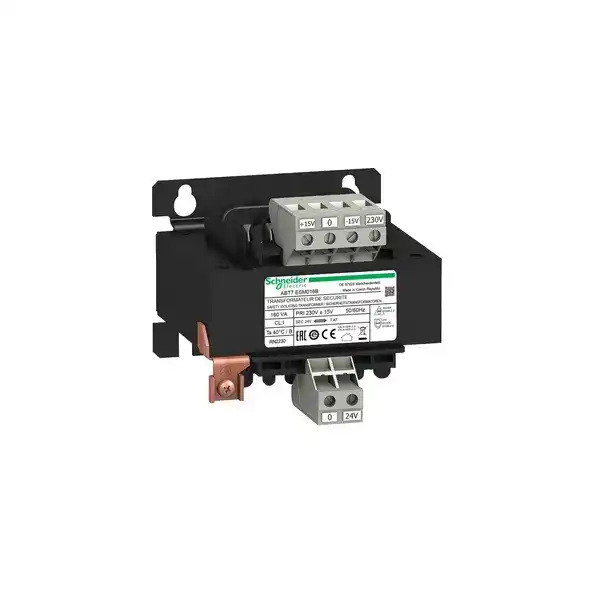

Ana | Ürün serisi | Modicon Transformer Economic | | Ürün ya da bileşen tipi | Güvenlik ve yalıtım transformatörü | | VA cinsinden nominal güç | 160 VA | | Giriş gerilimi | 230 V AC fazdan faza, terminaller: L1-L2 230 V AC monofaze, terminaller: N-L1 | | Çıkış gerilimi | 24 V AC | | Ikincil sargı | Tek | | Koruyucu kapak | Olmadan | | Çalışma için ortam hava sıcaklığı | -20…40 °C |
Tamamlayıcı | Giriş gerilimi limitleri | 207...253 V | | Ağ frekans limitleri | 47…63 Hz | | Giriş gerilim toleransı | +/- 15 V | | Verimlilik | 87 % | | W cinsinden güç dağılımı | 23,9 W | | Nominal yükte gerilim değişimi | % 6,12 -de 230 V | | Çıkış sürdürülebilir aşırı gerilimi | 0,075 (yüksüz, sıcak durum) | | Maximum voltage drop at rated load | 7,42 % | | Yüksüz kayıplar | 9,6 W | | Kısa devre gerilimi | 9 % | | Çıkış koruma tipi | Aşırı yüke karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection Aşırı gerilime karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection Kısa devrelere karşı, koruma teknolojisi: with additional protection fuses or circuit-breakers in Selection of Protection | | Bağlantılar - terminaller | Için giriş bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 4 x 2,5...4 x 4 mm² AWG 14...AWG 11 Için giriş topraklama bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 1 x 2,5...1 x 4 mm² AWG 14...AWG 11 Için çıkış bağlantısı: vidalı tip terminaller, baglanti kapasitesi: 2 x 2,5...2 x 4 mm² AWG 14...AWG 11 | | İşaretleme | CE | | Sabitleme modu | 4 vidayla çap: 5 mm üzerinde dikey panel, çalisma konumu: dikey 4 vidayla çap: 5 mm üzerinde %90 azalma oranı ile yatay panel, çalisma konumu: yatay Klipsle (montaj plakasıyla) üzerinde 35 mm simetrik DIN rayı 4 vidayla çap: 5 mm üzerinde dikey panel | | Çalışma yüksekliği | 3000 m | | Elektrik yalıtım sınıfı | Sınıf B | | Genişlik | 97,0 mm | | Yükseklik | 91,0 mm | | Derinlik | 105,0 mm | | Ürün ağırlığı | 2,69 kg |
Ortam | Ürün sertifikaları | EAC DNV-GL | | IP koruma derecesi | IP20 | | Çevresel özellik | EMC 'e uygunEN 62041 Güvenlik 'e uygunEN 61558-1 Güvenlik 'e uygunEN 61558-2-6 | | Depolama ortam koşulları | -40…80 °C | | Bağıl nem | 0…95 % çalışma sırasında | | Aşırı gerilim kategorisi | Sınıf I 'e uygunVDE 0106-1 | | Dielektrik gücü | 3200 V giriş ve topraklama arasında 3200 V çıkış ve topraklama arasında 5100 V giriş ve çıkış arasında |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 14,8 cm | | Package 1 Width | 18,5 cm | | Package 1 Length | 25,5 cm | | Package 1 Weight | 3,04 kg | | Unit Type of Package 2 | P06 | | Number of Units in Package 2 | 22 | | Package 2 Height | 75 cm | | Package 2 Width | 60 cm | | Package 2 Length | 80 cm | | Package 2 Weight | 79,88 kg |
