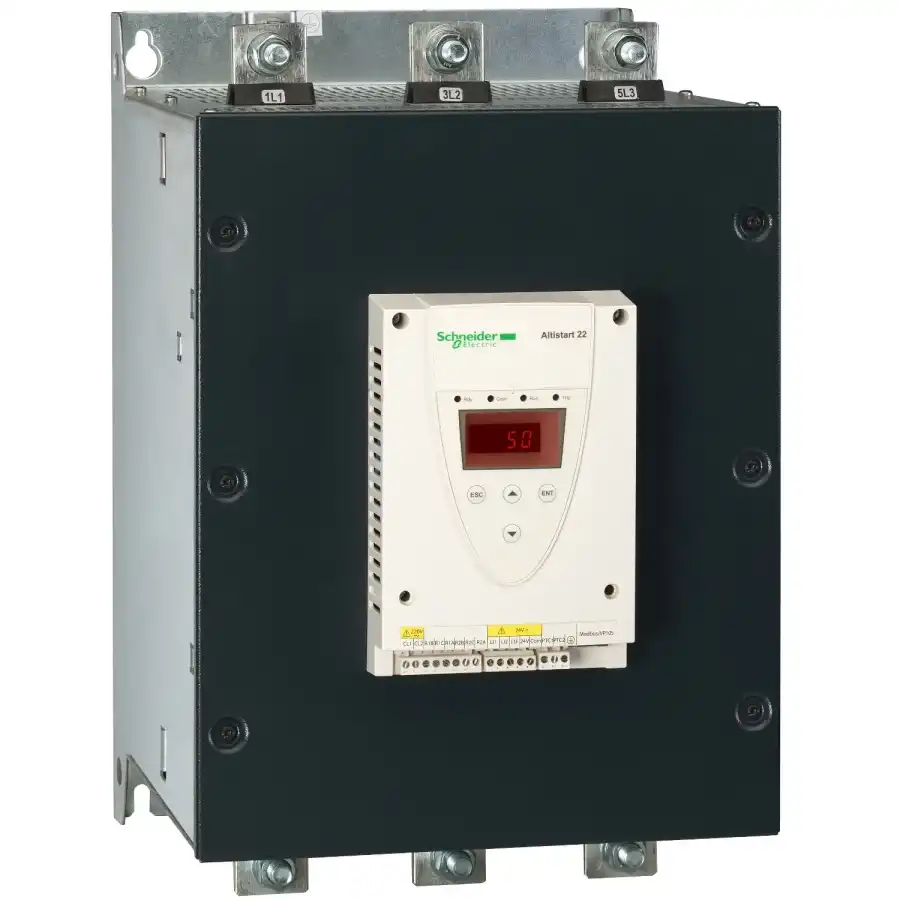

ATS22C59Q - yumuşak yolverici - ATS22 - kontrol 220V - güç 230V(160kW)/400V(315kW)/440V(355kW) - 1

ATS22C59Q - yumuşak yolverici - ATS22 - kontrol 220V - güç 230V(160kW)/400V(315kW)/440V(355kW)

Ürün Kodu : ATS22C59Q
%59
indirim
359.733,86 TL
147.490,88 ₺ / 3.401,77 € + KDV
3 ay içinde kargoda
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Ürün serisi Altistart 22
Ürün ya da bileşen tipi Yumuşak yolverici
Ürün varış yeri Asenkron motorlar
Ürüne özel uygulama Pompalar ve fanlar
Bileşen adı ATS22
Fazların ağ sayısı 3 faz
[Us] nominal besleme gerilimi 230...440 V % - 15...10
Motor gücü kW 160 kW 230 V
315 kW 400 V
355 kW 440 V
Fabrika ayarı akımı 560 A
W cinsinden güç dağılımı 251 W standart uygulamalar için
Kullanım kategorisi AC-53A
Başlatma tipi Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır)
IcL yolverici değeri 590 A için motor besleme hattında bağlantı standart uygulamalar için
IP koruma derecesi IP00
Tamamlayıcı
Montaj stili Soğutma bloklu
Kullanılabilir işlev Dahili bypas
Besleme gerilimi limitleri 195…484 V
Besleme frekansı 50...60 Hz - 10...10 %
Şebeke frekansı 45...66 Hz
Cihaz bağlantısı Motor delta terminallerine
Motor besleme hattında
Kontrol devresi gerilimi 230 V % - 15...10 50/60 Hz
Kontrol devresi tüketimi 20 W
Dijital çıkış sayısı 2
Dijital çıkış tipi Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
Minimum anahtarlama akımı 100 mA -de 12 V DC (röle çıkışları)
Maksimum anahtarlama akımı 5 A 250 V AC dirençli 1 röle çıkışları
5 A 30 V DC dirençli 1 röle çıkışları
2 A 250 V AC endüktif 0,4 20 ms röle çıkışları
2 A 30 V DC endüktif 7 ms röle çıkışları
Dijital giriş sayısı 3
Dijital giriş tipi (LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm
Dijital giriş gerilimi 24 V <= 30 V
Dijital giriş lojiği Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
Çıkış akımı 0,4...1 Icl ayarlanabilir
PTC prob girişi 750 Ohm
Haberleşme port protokolü Modbus
Konnektör tipi 1 RJ45
Haberleşme veri bağlantısı Seri
Fiziksel arayüz RS485 çoklu priz
Iletim hızı 4800, 9600 veya 19200 bps
Kurulu cihaz 31
Koruma tipi Faz hatası: hat
Termal koruma: motor
Termal koruma: yolverici
İşaretleme CE
Soğutmanın tipi Zorlamalı konveksiyon
Çalışma konumu Dikey +/- 10 derece
Yükseklik 455 mm
Genişlik 304 mm
Derinlik 339,7 mm
Ürün ağırlığı 50 kg
Motor power range AC-3 110…220 kW -de 200…240 V 3 faz
250…500 kW -de 380…440 V 3 faz
Motor yolverici tipi Yumuşak yolverici
Ortam
Elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
Standartlar IEC 60947-4-2
Ürün sertifikaları UL
CCC
C-Tick
CSA
GOST
Titreşim direnci 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
1,5 mm (f= 2…13 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27
Gürültü seviyesi 56 dB
Kirletme derecesi Seviye 2 'e uygunIEC 60664-1
Bağıl nem 0…95 % yoğuşma veya damlayan su olmadan 'e uygunIEC 60068-2-3
Çalışma için ortam hava sıcaklığı -10…40 °C (olmadan)
40…60 °C (°C başına % 2,2 akım düşüşüyle)
Depolama ortam koşulları -25…70 °C
Çalışma yüksekliği <= 1000 m olmadan
> 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 54,864 cm
Package 1 Width 57,15 cm
Package 1 Length 40,64 cm
Package 1 Weight 37 kg
Sürdürülebilirlik Teklifi
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
Cıva içermez Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
