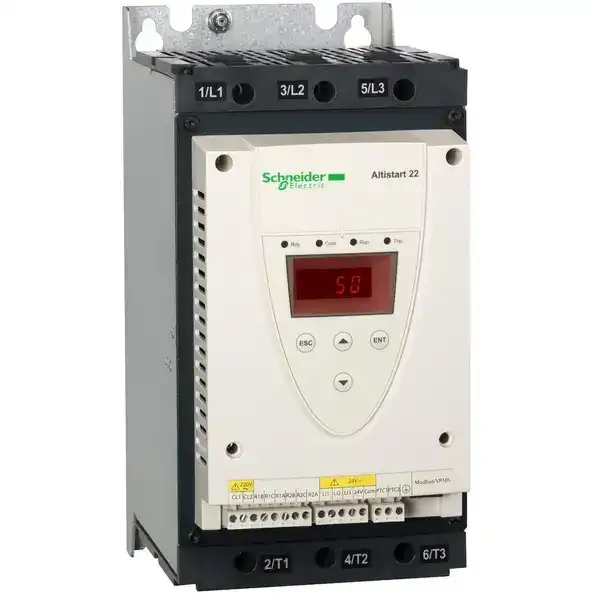

Ana | Ürün serisi | Altistart 22 | | Ürün ya da bileşen tipi | Yumuşak yolverici | | Ürün varış yeri | Asenkron motorlar | | Ürüne özel uygulama | Pumps and fans | | Bileşen adı | ATS22 | | Fazların ağ sayısı | 3 faz | | [Us] nominal besleme gerilimi | 230...440 V - 15...10 % | | Motor gücü kW | 37 kW 400 V 37 kW 440 V 18,5 kW 230 V | | Fabrika ayarı akımı | 69 A | | W cinsinden güç dağılımı | 63 W standart uygulamalar için | | Kullanım kategorisi | AC-53A | | Başlatma tipi | Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır) | | IcL yolverici değeri | 75 A için motor besleme hattında bağlantı standart uygulamalar için | | IP koruma derecesi | IP20 |
Tamamlayıcı | Montaj stili | Soğutma bloklu | | Kullanılabilir işlev | Dahili bypas | | Besleme gerilimi limitleri | 195…484 V | | Besleme frekansı | 50...60 Hz - 10...10 % | | Şebeke frekansı | 45...66 Hz | | Cihaz bağlantısı | Motor besleme hattında Motor delta terminallerine | | Kontrol devresi gerilimi | 230 V - 15...10 % 50/60 Hz | | Kontrol devresi tüketimi | 20 W | | Dijital çıkış sayısı | 2 | | Dijital çıkış tipi | Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O | | Minimum anahtarlama akımı | 100 mA -de 12 V DC (röle çıkışları) | | Maksimum anahtarlama akımı | 5 A 250 V AC dirençli 1 röle çıkışları 5 A 30 V DC dirençli 1 röle çıkışları 2 A 250 V AC endüktif 0,4 20 ms röle çıkışları 2 A 30 V DC endüktif 7 ms röle çıkışları | | Dijital giriş sayısı | 3 | | Dijital giriş tipi | (LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm | | Dijital giriş gerilimi | 24 V <= 30 V | | Dijital giriş lojiği | Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA | | Çıkış akımı | 0,4...1 Icl ayarlanabilir | | PTC prob girişi | 750 Ohm | | Haberleşme port protokolü | Modbus | | Konnektör tipi | 1 RJ45 | | Haberleşme veri bağlantısı | Seri | | Fiziksel arayüz | RS485 çoklu priz | | Iletim hızı | 4800, 9600 veya 19200 bps | | Kurulu cihaz | 31 | | Koruma tipi | Faz hatası: hat Termal koruma: motor Termal koruma: yolverici | | İşaretleme | CE | | Soğutmanın tipi | Zorlamalı konveksiyon | | Çalışma konumu | Dikey +/- 10 derece | | Yükseklik | 295 mm | | Genişlik | 145 mm | | Derinlik | 207 mm | | Ürün ağırlığı | 12 kg | | Motor power range AC-3 | 15…25 kW -de 200…240 V 3 faz 30…50 kW -de 380…440 V 3 faz | | Motor yolverici tipi | Soft starter |
Ortam | Elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5 | | Standartlar | EN/IEC 60947-4-2 | | Ürün sertifikaları | CSA UL GOST CCC C-Tick | | Titreşim direnci | 1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm (f= 2…13 Hz) 'e uygunEN/IEC 60068-2-6 | | Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 | | Gürültü seviyesi | 45 dB | | Kirletme derecesi | Seviye 2 'e uygunIEC 60664-1 | | Bağıl nem | 0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 | | Çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) 40…60 °C (°C başına % 2,2 akım düşüşüyle) | | Depolama ortam koşulları | -25…70 °C | | Çalışma yüksekliği | <= 1000 m olmadan > 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle |
Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 31,0 cm | | Package 1 Width | 23,5 cm | | Package 1 Length | 36,0 cm | | Package 1 Weight | 8,221 kg | | Unit Type of Package 2 | P06 | | Number of Units in Package 2 | 6 | | Package 2 Height | 73,5 cm | | Package 2 Width | 80,0 cm | | Package 2 Length | 60,0 cm | | Package 2 Weight | 63,136 kg |
Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Cıva içermez | Evet | | RoHS muafiyet bilgileri | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
Sözleşme garantisi |
