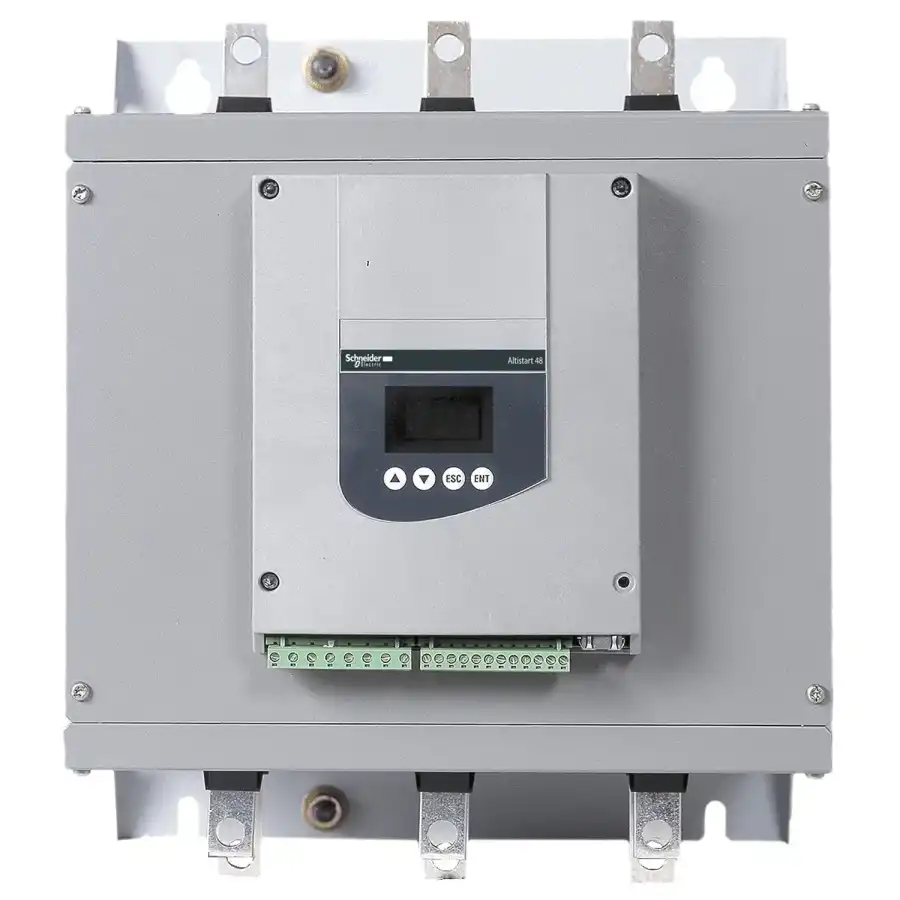

ATS48C25YS316 - Asenkron motor için yumuşak yolverici, ATS48, 240 A, 208..690 V, 55..250 KW

Ürün Kodu : ATS48C25YS316

Açıklamalar

Ana

Ürün serisi	Altistart 48
Ürün ya da bileşen tipi	Yumuşak yolverici
Ürün varış yeri	Asenkron motorlar
Ürüne özel uygulama	Heavy duty industry and pumps
Ürün grubu	ATS48
Kullanım kategorisi	AC-53A
Güç kaynağı gerilimini kullanın	208...690 V % - 15...10
Güç kaynağı frekansı	50...60 Hz - 5...5 %
Motor gücü kW	110 kW -de 400 V ağır uygulamalar için 110 kW -de 440 V ağır uygulamalar için 132 kW -de 400 V standart uygulamalar için 132 kW -de 440 V standart uygulamalar için 132 kW -de 500 V ağır uygulamalar için 132 kW -de 525 V ağır uygulamalar için 160 kW -de 500 V standart uygulamalar için 160 kW -de 525 V standart uygulamalar için 160 kW -de 660 V ağır uygulamalar için 200 kW -de 690 V ağır uygulamalar için 220 kW -de 660 V standart uygulamalar için 250 kW -de 690 V standart uygulamalar için 55 kW -de 230 V ağır uygulamalar için 75 kW -de 230 V standart uygulamalar için
Motor gücü hp	100 hp -de 230 V standart uygulamalar için 150 hp -de 460 V ağır uygulamalar için 200 hp -de 460 V standart uygulamalar için 200 hp -de 575 V ağır uygulamalar için 250 hp -de 575 V standart uygulamalar için 60 hp -de 208 V ağır uygulamalar için 75 hp -de 208 V standart uygulamalar için 75 hp -de 230 V ağır uygulamalar için

Tamamlayıcı

Cihaz bağlantısı	Motor besleme hattında Motor delta terminallerine
Koruma tipi	Faz hatası: hat Termal koruma: motor Termal koruma: yolverici
Standartlar	EN/IEC 60947-4-2
Ürün sertifikaları	CCC C-Tick CSA UL GOST SEPRO DNV TCF NOM 117
İşaretleme	CE
Dijital giriş sayısı	5
Dijital giriş tipi	PTC, 750 Ohm -de 25 °C (Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm
Dijital giriş lojiği	Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
Minimum anahtarlama akımı	10 mA -de 6 V DC için röle çıkışları
Dijital çıkış sayısı	2
Dijital çıkış tipi	(LO1) lojik çıkış 0 V ortak yapılandırılabilir (LO2) lojik çıkış 0 V ortak yapılandırılabilir (R1) röle çıkışları hata rölesi NA (R2) röle çıkışları yolverme rölesinin sonu NA (R3) röle çıkışları motorla çalışır NA
Analog çıkış tipi	Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm
Haberleşme port protokolü	Modbus
Konnektör tipi	1 RJ45
Haberleşme veri bağlantısı	Seri
Fiziksel arayüz	RS485 çoklu priz
Iletim hızı	4800, 9600 veya 19200 bps
Kullanılabilir işlev	Harici bypas (opsiyonel)
Çalışma konumu	Dikey +/- 10 derece
Yükseklik	380 mm
Genişlik	320 mm
Derinlik	265 mm
Ürün ağırlığı	18,2 kg

Ortam

Elektromanyetik uyumluluk	Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
Bağıl nem	0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3
Çalışma için ortam hava sıcaklığı	40…60 °C (°C başına % 2 akım düşüşüyle) -10…40 °C (olmadan)
Depolama ortam koşulları	-25…70 °C
Çalışma yüksekliği	<= 1000 m olmadan > 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle

Paketleme üniteleri

Sürdürülebilirlik Teklifi

EU RoHS Direktifi	Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
Cıva içermez	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
RoHS muafiyet bilgileri	Evet
WEEE	Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
