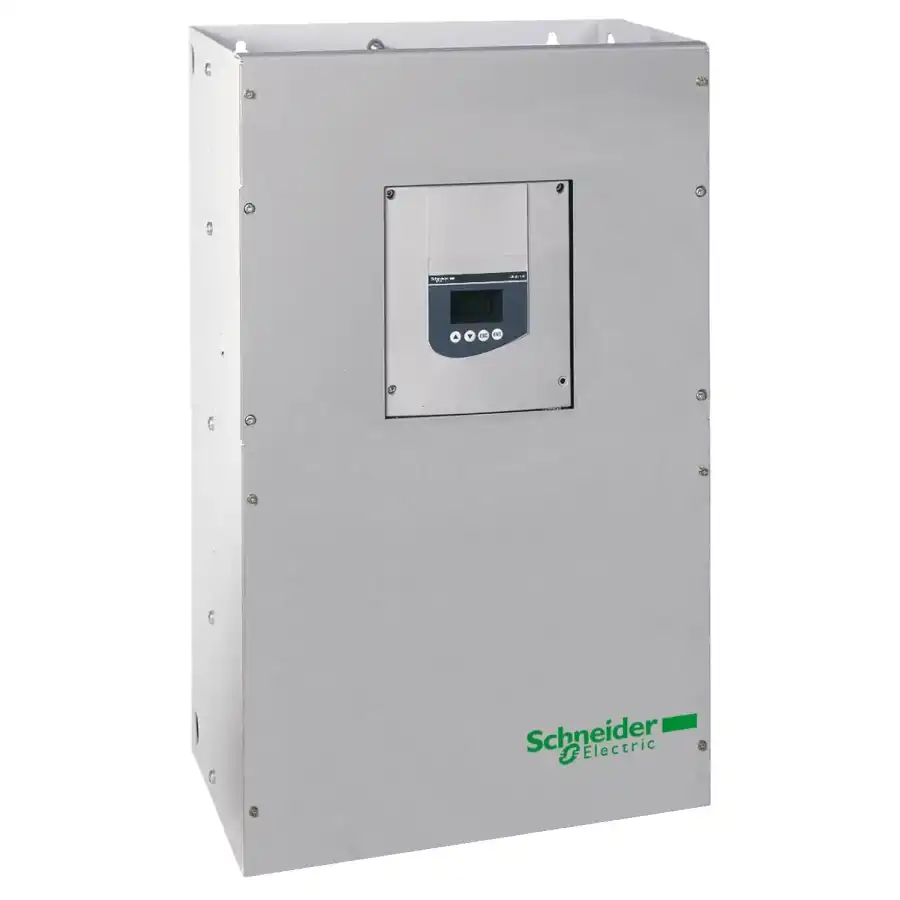

110 kW -de 230 V motor besleme hattında bağlantı ağır uygulamalar için 132 kW -de 230 V motor besleme hattında bağlantı standart uygulamalar için 220 kW -de 230 V motor delta terminallerine bağlantı ağır uygulamalar için 220 kW -de 400 V motor besleme hattında bağlantı ağır uygulamalar için 250 kW -de 230 V motor delta terminallerine bağlantı standart uygulamalar için 250 kW -de 400 V motor besleme hattında bağlantı standart uygulamalar için 315 kW -de 400 V motor delta terminallerine bağlantı ağır uygulamalar için 355 kW -de 400 V motor delta terminallerine bağlantı standart uygulamalar için
Tamamlayıcı
Cihaz bağlantısı
Motor delta terminallerine Motor besleme hattında
Koruma tipi
Faz hatası: hat Termal koruma: motor Termal koruma: yolverici
Standartlar
EN/IEC 60947-4-2
Ürün sertifikaları
CSA GOST DNV TCF UL C-Tick NOM 117 CCC SEPRO
İşaretleme
CE
Dijital giriş sayısı
5
Dijital giriş tipi
PTC, 750 Ohm -de 25 °C (Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm
Dijital giriş lojiği
Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
Minimum anahtarlama akımı
10 mA -de 6 V DC için röle çıkışları
Dijital çıkış sayısı
2
Dijital çıkış tipi
(LO1) lojik çıkış 0 V ortak yapılandırılabilir (LO2) lojik çıkış 0 V ortak yapılandırılabilir (R1) röle çıkışları hata rölesi NA (R2) röle çıkışları yolverme rölesinin sonu NA (R3) röle çıkışları motorla çalışır NA
Analog çıkış tipi
Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm
Haberleşme port protokolü
Modbus
Konnektör tipi
1 RJ45
Haberleşme veri bağlantısı
Seri
Fiziksel arayüz
RS485 çoklu priz
Iletim hızı
4800, 9600 veya 19200 bps
Kullanılabilir işlev
Harici bypas (opsiyonel)
Çalışma konumu
Dikey +/- 10 derece
Yükseklik
670 mm
Genişlik
400 mm
Derinlik
300 mm
Ürün ağırlığı
51,4 kg
Ortam
Elektromanyetik uyumluluk
Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
Bağıl nem
0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3
Çalışma için ortam hava sıcaklığı
40…60 °C (°C başına % 2 akım düşüşüyle) -10…40 °C (olmadan)
Depolama ortam koşulları
-25…70 °C
Çalışma yüksekliği
<= 1000 m olmadan > 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle
Paketleme üniteleri
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
39 cm
Package 1 Width
60 cm
Package 1 Length
78 cm
Package 1 Weight
53,5 kg
Unit Type of Package 2
P06
Number of Units in Package 2
1
Package 2 Height
75 cm
Package 2 Width
60 cm
Package 2 Length
80 cm
Package 2 Weight
62 kg
Sürdürülebilirlik Teklifi
EU RoHS Direktifi
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
