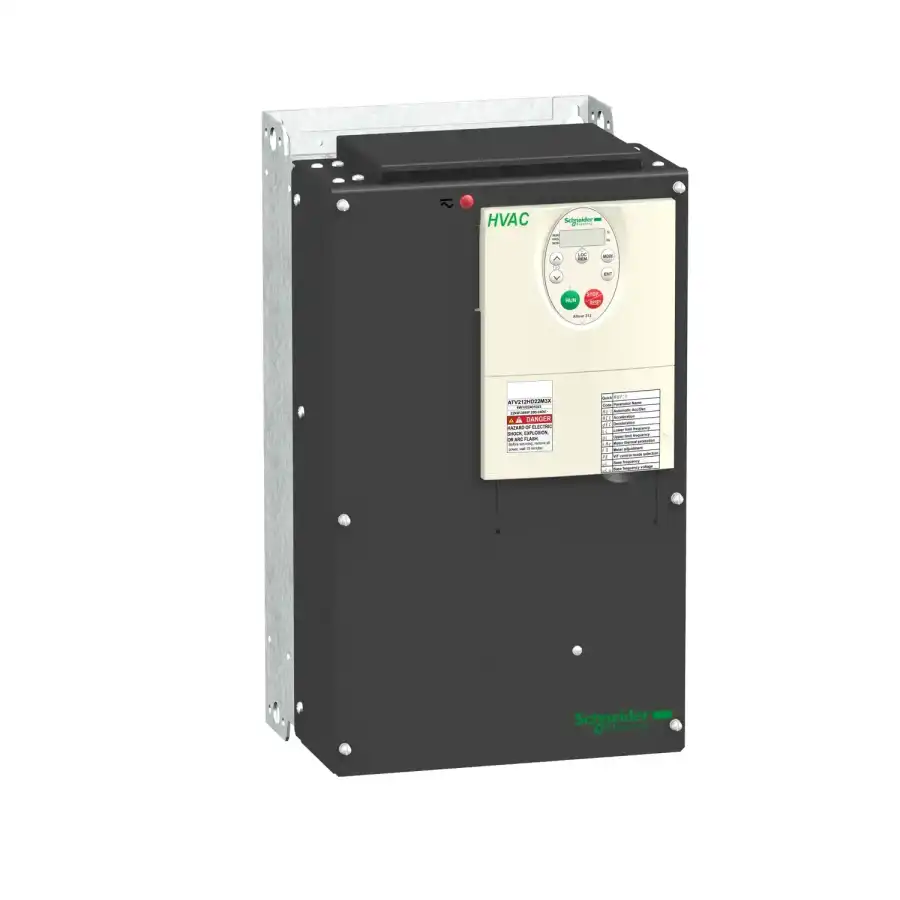

Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 90 °C / XLPE/EPR Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 70 °C / PVC Bir UL Tip 1 kit ile: 3 tel(ler)UL 508 kablosu -de 40 °C, bakır 75 °C / PVC
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 A, koruma tipi: aşırı yük ve kısa devre koruması Dahili besleme: 24 V DC (21…27 V), <200 A, koruma tipi: aşırı yük ve kısa devre koruması
Örnekleme süresi
2 ms +/- 0,5 msn F gizli 2 ms +/- 0,5 msn R gizli 2 ms +/- 0,5 msn RES gizli 3,5 ms +/- 0,5 msn VIA analog 22 ms +/- 0,5 msn VIB analog
Yanıt süresi
FM 2 ms, tolerans +/- 0,5 msn için analog çikislar FLA, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar FLB, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar RY, RC 7 ms, tolerans +/- 0,5 msn için gizli çikislar
Doğruluk
+/- % 0,6 (VIA) 60 °C sıcaklık değişimi için +/- % 0,6 (VIB) 60 °C sıcaklık değişimi için +/- 1 % (FM) 60 °C sıcaklık değişimi için
Doğrusallık hatası
VIA: maksimum değerin +/- % 0,15'i için giriş VIB: maksimum değerin +/- % 0,15'i için giriş FM: +/- % 0,2 için çıkış
Analog çıkış tipi
FM anahtar-yapılandırılabilir gerilim 0...10 V DC, empedans: 7620 Ohm, çözünürlük 10 bit FM anahtar-yapılandırılabilir akım 0...20 mA, empedans: 970 Ohm, çözünürlük 10 bit
Dijital çıkış tipi
Yapılandırılabilir röle lojiki: (FLA, FLC) NA - 100000 cycles Yapılandırılabilir röle lojiki: (FLB, FLC) NK - 100000 cycles Yapılandırılabilir röle lojiki: (RY, RC) NA - 100000 cycles
Minimum anahtarlama akımı
3 mA -de 24 V DC için yapılandırılabilir röle lojiki
Maksimum anahtarlama akımı
5 A -de 250 V AC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R) 5 A -de 30 V DC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R) 2 A -de 250 V AC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R) 2 A -de 30 V DC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R)
Dijital giriş tipi
F programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm R programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm RES programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm
Dijital giriş lojiği
Pozitif lojik (kaynak) (F, R, RES), <= 5 V (durum 0), >= 11 V (durum 1) Negatif lojik (blok) (F, R, RES), >= 16 V (durum 0), <= 10 V (durum 1)
Dielektrik gücü
3535 V DC toprak ve güç terminalleri arasında 5092 V DC kontrol ve güç terminalleri arasında
Yalıtım direnci
>= 1 mOhm 1 dakika için 500 V DC
Frekans çözünürlüğü
Ekran birimi: 0,1 Hz Analog giriş: 0,024/50 Hz
Haberleşme hizmeti
Tek kayıtları yaz (06) Cihaz tanımlamasını oku (43) Bekleme kayıtlarını oku (03) maksimum 2 word Çoklu kayıtları yaz (16) maksimum 2 word 0,1 - 100 sn arasında zaman aşımı Engellenebilir izleme
Seçenek kartı
Haberleşme kartı için LonWorks
W cinsinden güç dağılımı
626 W
Hava akışı
214 m3/h
Işlevsellik
Orta
Özel uygulama
HVAC
Variable speed drive application selection
Building - HVAC compressor for scroll Building - HVAC fan Building - HVAC pump
Motor power range AC-3
15…25 kW -de 380…440 V 3 faz 15…25 kW -de 480…500 V 3 faz
Motor yolverici tipi
Hız kontrol cihazı
Dijital çıkış sayısı
2
Analog giriş sayısı
2
Analog giriş tipi
VIA anahtar-yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit VIB yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit VIB yapılandırılabilir PTC prob: 0...6 prob, empedans: 1500 Ohm VIA anahtar-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 10 bit
Analog çıkış sayısı
1
Fiziksel arayüz
2 telli RS 485
Konnektör tipi
1 RJ45 1 açık stil
Iletim hızı
9600 bps veya 19200 bps
Iletim çerçevesi
RTU
Adreslerin sayısı
1…247
Veri biçimi
8 bit, 1 durdurma, tek çift veya yapılandırılabilir parite yok
Polarizasyon tipi
Empedans yok
Asenkron motor kontrol profili
Gerilim/frekans oranı, 2 nokta Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Gerilim/frekans oranı, otomatik IR dengeleme (U/f + otomatik Uo) Sensörsüz akı vektör kontrolü, standart Gerilim/frekans oranı, 5 nokta
Tork doğruluğu
+/- 15 %
Geçici aşırı moment
120 % nominal motor torku +/- 10 % için 60 s
Hızlanma ve yavaşlama rampaları
Yüke bağlı otomatik 0,01 - 3200 sn arasında ayrı olarak doğrusal ayarlanabilir
Motor kayma kompanzasyonu
Ayarlanabilir Gerilim/frekans oranı motor kontrolünde geçerli değil Otomatik her türlü yük
Anahtarlama frekansı
6...16 kHz ayarlanabilir 8...16 kHz değer kaybı faktörü ile
Nominal anahtarlama frekansı
8 kHz
Durana kadar frenleme
DC enjeksiyon ile
Şebeke frekansı
47,5...63 Hz
Muhtemel hat Isc
22 kA
Koruma tipi
Aşırı ısınmaya karşı koruma: sürücü Termal güç aşaması: sürücü Motor fazları arasındaki kısa devre: sürücü Giriş faz kesmeleri: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü DC veriyolunda aşırı gerilimler: sürücü Kontrol devresinde kesme: sürücü Hız limitini aşmaya karşı: sürücü Hat besleme aşırı gerilimi veya düşük gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Giriş faz kaybına karşı: sürücü Termal koruma: motor Motor fazı kesme: motor PTC probları ile: motor
Genişlik
240 mm
Yükseklik
420 mm
Derinlik
214 mm
Ürün ağırlığı
26,4 kg
Ortam
Kirletme derecesi
3 'e uygunIEC 61800-5-1
IP koruma derecesi
IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 61800-5-1 IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 60529 IP21 'e uygunIEC 61800-5-1 IP21 'e uygunIEC 60529 IP41 üst parçada 'e uygunIEC 61800-5-1 IP41 üst parçada 'e uygunIEC 60529
Titreşim direnci
1,5 mm (f= 3…13 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-8
Darbe dayanımı
15 gn için 11 ms 'e uygunIEC 60068-2-27
Çevresel özellik
Sınıf 3C1 'e uygunIEC 60721-3-3 Sınıf 3S2 'e uygunIEC 60721-3-3
Gürültü seviyesi
59,9 dB 'e uygun86/188/EEC
Çalışma yüksekliği
1000...3000 m Köşe Topraklı tip dağıtım ağları için 2000 m ile sınırlandırılmıştır 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan
Bağıl nem
5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
Çalışma için ortam hava sıcaklığı
-10…40 °C (olmadan) 40…50 °C (değer kaybı faktörü ile)
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11
