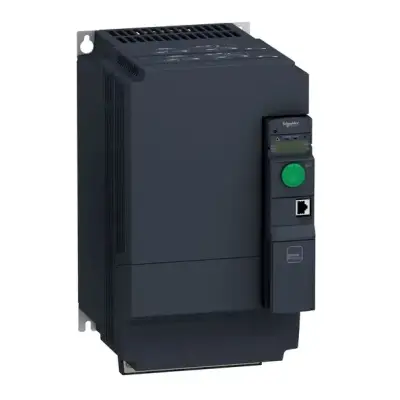

Ana | Ürün serisi | Altivar Machine ATV320
| | Ürün ya da bileşen tipi | Değişken hızlı sürücü
| | Ürüne özel uygulama | Yüksek güçlü makineler
| | Model | Standart tip
| | Sürücü biçimi | Kitap
| | Montaj Tipi | Duvara monte
| | Haberleşme port protokolü | Modbus seri
CANopen
| | Seçenek kartı | Iletişim modülü, CANopen
Iletişim modülü, EtherCAT
Iletişim modülü, Profibus DP V1
Iletişim modülü, Profinet
Iletişim modülü, Ethernet Powerlink
Iletişim modülü, Ethernet/IP
Iletişim modülü, DeviceNet
| | [Us] nominal besleme gerilimi | 380…500 V % - 15...10
| | Nominal çıkış akımı | 27,7 A
| | Motor gücü kW | 11 kW için Ağır şart
| | EMC filtresi | Sınıf C3 EMC filtresi entegre
| | IP koruma sınıfı | IP20
|
Tamamlayıcı | Dijital giriş sayısı | 7
| | Dijital giriş tipi | STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm
DI1...DI6 lojik girişler, 24 V DC (30 V)
DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
| | Dijital giriş lojiği | Pozitif lojik (kaynak)
Negatif lojik (blok)
| | Dijital çıkış sayısı | 3
| | Dijital çıkış tipi | Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA
Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA
| | Analog giriş sayısı | 3
| | Analog giriş tipi | AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit
| | Analog çıkış sayısı | 1
| | Analog çıkış tipi | Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
| | Röle çıkış tipi | Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1C
Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2C
| | Maksimum anahtarlama akımı | Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
| | Minimum anahtarlama akımı | Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC
| | Erişim yöntemi | Slave CANopen
| | 4 kadranlı çalışma mümkün | Doğru
| | Asenkron motor kontrol profili | Gerilim/frekans oranı, 5 nokta
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör akı kontrolü - Enerji Tasarrufu
Gerilim/frekans oranı, 2 nokta
| | Senkron motor kontrol profili | Sensörsüz vektör kontrolü
| | Geçici aşırı moment | 170…200 % nominal motor torku
| | Maksimum çıkış frekansı | 0,599 kHz
| | Hızlanma ve yavaşlama rampaları | Lineer
U
S
CUS
Rampa anahtarlama
Hızlanma/yavaşlama rampası uyarlaması
DC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma
| | Motor kayma kompanzasyonu | Otomatik her türlü yük
Ayarlanabilir % 0...300
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil
| | Anahtarlama frekansı | 2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile
| | Nominal anahtarlama frekansı | 4 kHz
| | Durana kadar frenleme | DC enjeksiyon ile
| | Fren kesici entegre | Doğru
| | Hat akımı | 36,6 A -de 380 V (Ağır şart)
25,6 A -de 500 V (Ağır şart)
| | Maksimum Giriş Akımı | 36,6 A
| | Maksimum çıkış voltajı | 500 V
| | Görünen güç | 22,2 kVA -de 500 V (Ağır şart)
| | Şebeke frekansı | 50...60 Hz
| | Bağıl simetrik ağ frekansı toleransı | 5 %
| | Muhtemel hat Isc | 22 kA
| | Yüksek aşırı yükte temel yük akımı | 3,3 A
| | W cinsinden güç dağılımı | Fan: 370 W -de 380 V 4 kHz
| | Güvenlik fonksiyonu Güvenli Yön (SDI) ile | Doğru
| | Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS) | Yanlış
| | Güvenlik fonksiyonu Güvenli Konum (SP) ile | Yanlış
| | Güvenlik fonksiyonu ile Güvenli programlanabilir lojik | Yanlış
| | Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) | Yanlış
| | Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile | Yanlış
| | Sft fct Güvenli Durdurma 2 (SS2) ile | Doğru
| | Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) | Yanlış
| | Kapalı göstergeli | Doğru
| | Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) | Yanlış
| | Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP) | Yanlış
| | Koruma tipi | Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Aşırı ısınmaya karşı koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü
Termal koruma: sürücü
| | Genişlik | 180 mm
| | Yükseklik | 404,0 mm
| | Derinlik | 232,0 mm
| | Ürün ağırlığı | 6,8 kg
|
Ortam | Çalışma konumu | Dikey +/- 10 derece
| | Ürün sertifikaları | CE
ATEX
NOM
GOST
EAC
RCM
KC
| | İşaretleme | CE
ATEX
UL
CSA
EAC
RCM
| | Standartlar | IEC 61800-5-1
| | Elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11
| | Çevre sınıfı (çalışma sırasında) | IEC 60721-3-3'e göre sınıf 3C3
IEC 60721-3-3'e göre sınıf 3S2
| | Darbe etkisi altında maksimum hızlanma (çalışma sırasında) | 150 m/sn² 11 ms'de
| | Titreşimsel stres altında maksimum hızlanma (çalışma sırasında) | 10 m/sn² 13...200 Hz'de
| | Titreşimli yük altında maksimum sapma (çalışma sırasında) | 2...13 Hz'de 1,5 mm
| | İzin verilen bağıl nem (depolama sırasında) | EN 60721-3'e göre sınıf 3K5
| | Soğutma havası hacmi | 156,0 m3/h
| | Aşırı gerilim kategorisi | III
| | Düzenleme döngüsü | Ayarlanabilir PID regülatör
| | Hız doğruluğu | Nominal kaymanın +/- % 10'u 0,2 Tn - Tn
| | Kirletme derecesi | 2
| | Pil tasarım ömrü | -25…70 °C
| | Çalışma için ortam hava sıcaklığı | -10…50 °C olmadan
50…60 °C değer kaybı faktörü ile
| | Depolama ortam koşulları | -25…70 °C
|
Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 23,000 cm
| | Package 1 Width | 42,000 cm
| | Package 1 Length | 27,200 cm
| | Package 1 Weight | 8,787 kg
| | Unit Type of Package 2 | P06
| | Number of Units in Package 2 | 4
| | Package 2 Height | 75,000 cm
| | Package 2 Width | 60,000 cm
| | Package 2 Length | 80,000 cm
| | Package 2 Weight | 47,860 kg
|
Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | Geliştirme İmkanı | Geliştirilmiş bileşenler mevcuttur
|
|
