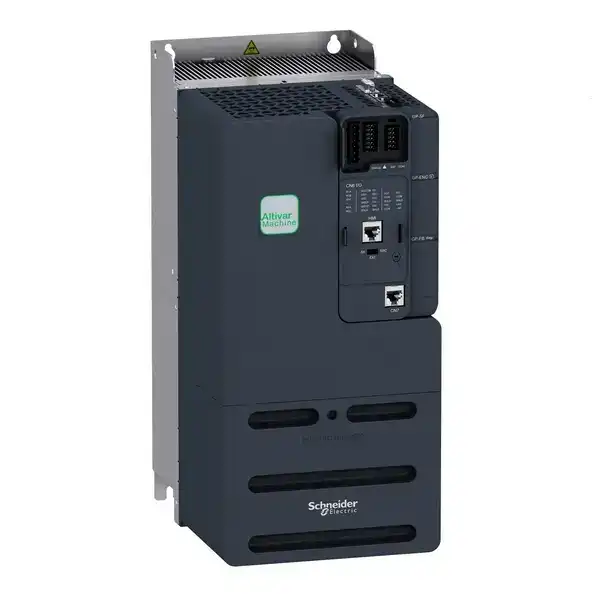

Ana | Ürün serisi | Altivar Machine ATV340
| | Ürün ya da bileşen tipi | Değişken hızlı sürücü
| | Ürüne özel uygulama | Makine
| | Model | Standart tip
| | Montaj Tipi | Pano montajı
| | Haberleşme port protokolü | Modbus seri
| | Seçenek kartı | Iletişim modülü, Profibus DP V1
Iletişim modülü, Profinet
Iletişim modülü, DeviceNet
Iletişim modülü, CANopen
Iletişim modülü, EtherCAT
| | Fazların ağ sayısı | 3 faz
| | Besleme frekansı | 50...60 Hz +/- 5 %
| | [Us] nominal besleme gerilimi | 380...480 V % - 15...10
| | Nominal çıkış akımı | 32,0 A
| | Motor gücü kW | 18,5 kW için normal şart
15 kW için Ağır şart
| | Motor gücü hp | 25 hp için normal şart
20 hp için Ağır şart
| | EMC filtresi | Sınıf C3 EMC filtresi entegre
| | IP koruma sınıfı | IP20
|
Tamamlayıcı | Dijital giriş sayısı | 5
| | Dijital giriş tipi | PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm
Programlanabilir
| | Number of preset speeds | 16 önceden ayarlı hız
| | Dijital çıkış sayısı | 2,0
| | Dijital çıkış tipi | Programmable output DQ1, DQ2 30 V DC 100 mA
| | Analog giriş sayısı | 2
| | Analog giriş tipi | AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI1 software-configurable temperature probe or water level sensor
AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
| | Analog çıkış sayısı | 1
| | Analog çıkış tipi | Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
| | Röle çıkış sayısı | 2
| | Çıkış gerilimi | <= güç besleme gerilimi
| | Röle çıkış tipi | Röle çıkışları R1A
Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles
Röle çıkışları R2A
Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles
| | Maksimum anahtarlama akımı | Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
| | Minimum anahtarlama akımı | Röle çıkışı R1B: 5 mA -de 24 V DC
Röle çıkışı R2C: 5 mA -de 24 V DC
| | Fiziksel arayüz | 2 telli RS 485
| | Konnektör tipi | 1 RJ45
| | Erişim yöntemi | Slave Modbus RTU
| | Iletim hızı | 4,8 kbit/sn
9,6 kbit/sn
19,2 kbit/sn
38,4 kbit/sn
| | Iletim çerçevesi | RTU
| | Adreslerin sayısı | 1…247
| | Veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz
| | Polarizasyon tipi | Empedans yok
| | 4 kadranlı çalışma mümkün | Doğru
| | Asenkron motor kontrol profili | Değişken moment standardı
Optimum moment modu
Sabit tork standartı
| | Senkron motor kontrol profili | Relüktans motor
Sabit mıknatıslı motor
| | Kirletme derecesi | 2 'e uygunIEC 61800-5-1
| | Maksimum çıkış frekansı | 0,599 kHz
| | Hızlanma ve yavaşlama rampaları | 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir
S, U veya özelleştirilmiş
| | Motor kayma kompanzasyonu | Otomatik her türlü yük
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir
| | Anahtarlama frekansı | 2...16 kHz ayarlanabilir
7...16 kHz değer kaybı faktörü ile
| | Nominal anahtarlama frekansı | 4 kHz
| | Durana kadar frenleme | DC enjeksiyon ile
| | Fren kesici entegre | Doğru
| | Hat akımı | 37,4 A -de 380 V (normal şart)
30,2 A -de 480 V (normal şart)
44,9 A -de 380 V (Ağır şart)
35,7 A -de 480 V (Ağır şart)
| | Hat akımı | 44,9 A -de 380 V hat bobini olmadan (Ağır şart)
35,7 A -de 480 V hat bobini olmadan (Ağır şart)
42,4 A -de 380 V harici hat bobini ile (normal şart)
34,1 A -de 480 V harici hat bobini ile (normal şart)
45,5 A -de 380 V harici hat bobini ile (Ağır şart)
36,0 A -de 480 V harici hat bobini ile (Ağır şart)
| | Maksimum Giriş Akımı | 44,9 A
| | Maksimum çıkış voltajı | 480 V
| | Görünen güç | 28,3 kVA -de 480 V (normal şart)
29,7 kVA -de 480 V (Ağır şart)
| | Maksimum geçici akım | 42,9 A süresince 60 s (normal şart)
48 A süresince 60 s (Ağır şart)
52,7 A süresince 2 s (normal şart)
58 A süresince 2 s (Ağır şart)
| | Elektrikli bağlantı | Vidalı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm² için kontrol
Vidalı terminal, kelepçeleme kapasitesi: 6...25 mm² için line side
Vidalı terminal, kelepçeleme kapasitesi: 6...25 mm² için DC barası
Vidalı terminal, kelepçeleme kapasitesi: 4...25 mm² için motor
| | Muhtemel hat Isc | 22 kA
| | Yüksek aşırı yükte temel yük akımı | 32,0 A
| | Düşük aşırı yükte temel yük akımı | 39,0 A
| | W cinsinden güç dağılımı | Doğal konveksiyon: 18 W -de 380 V 4 kHz (Ağır şart)
Zorlamalı konveksiyon: 346 W -de 380 V 4 kHz (Ağır şart)
Doğal konveksiyon: 21 W -de 380 V 4 kHz (normal şart)
Zorlamalı konveksiyon: 411 W -de 380 V 4 kHz (normal şart)
| | Elektrikli bağlantı | Kontrol: vidalı terminal 0,2...2,5 mm²/AWG 24...AWG 12
Hat tarafı: vidalı terminal 6...25 mm²/AWG 8...AWG 3
DC barası: vidalı terminal 6...25 mm²/AWG 8...AWG 3
Motor: vidalı terminal 4...25 mm²/AWG 10...AWG 3
| | Güvenlik fonksiyonu Güvenli Yön (SDI) ile | Doğru
| | Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS) | Doğru
| | Güvenlik fonksiyonu Güvenli Konum (SP) ile | Yanlış
| | Güvenlik fonksiyonu ile Güvenli programlanabilir lojik | Yanlış
| | Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) | Yanlış
| | Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile | Yanlış
| | Sft fct Güvenli Durdurma 2 (SS2) ile | Doğru
| | Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) | Yanlış
| | Kapalı göstergeli | Doğru
| | Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) | Yanlış
| | Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP) | Yanlış
| | Koruma tipi | Termal koruma: motor
Güvenli tork kapatma: motor
Motor phase loss: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Aşırı akım: sürücü
Output overcurrent between motor phase and earth: sürücü
Output overcurrent between motor phases: sürücü
Short-circuit between motor phase and earth: sürücü
Motor fazları arasındaki kısa devre: sürücü
Motor phase loss: sürücü
DC Bus overvoltage: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Input supply loss: sürücü
Exceeding limit speed: sürücü
Kontrol devresinde kesme: sürücü
| | Genişlik | 180,0 mm
| | Yükseklik | 385,0 mm
| | Derinlik | 249,0 mm
| | Ürün ağırlığı | 9,5 kg
| | Sürekli çıkış akımı | 39 A -de 4 kHz için normal şart
32 A -de 4 kHz için Ağır şart
|
Ortam | Çalışma yüksekliği | <= 3000 m with current derating above 1000m
| | Çalışma konumu | Dikey +/- 10 derece
| | Ürün sertifikaları | UL
CSA
TÜV
EAC
CTick
| | İşaretleme | CE
| | Standartlar | IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
| | Montaj stili | Soğutma bloklu
| | Elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
| | Çevre sınıfı (çalışma sırasında) | IEC 60721-3-3'e göre sınıf 3C3
IEC 60721-3-3'e göre sınıf 3S3
| | Darbe etkisi altında maksimum hızlanma (çalışma sırasında) | 70 m/sn² 22 ms'de
| | Titreşimsel stres altında maksimum hızlanma (çalışma sırasında) | 5 m/sn² 9...200 Hz'de
| | Titreşimli yük altında maksimum sapma (çalışma sırasında) | 2...9 Hz'de 1,5 mm
| | İzin verilen bağıl nem (depolama sırasında) | EN 60721-3'e göre sınıf 3K5
| | Soğutma havası hacmi | 128,0 m3/h
| | Soğutmanın tipi | Zorlamalı konveksiyon
| | Aşırı gerilim kategorisi | Sınıf III
| | Düzenleme döngüsü | Ayarlanabilir PID regülatör
| | Gürültü seviyesi | 55,6 dB
| | Kirletme derecesi | 2
| | Pil tasarım ömrü | -40…70 °C
| | Çalışma için ortam hava sıcaklığı | -15…50 °C olmadan (dikey konum)
50…60 °C değer kaybı faktörü ile (dikey konum)
| | Depolama ortam koşulları | -40…70 °C
| | Yalıtım | Güç ve kontrol arasındaki terminaller
|
Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 34,000 cm
| | Package 1 Width | 30,500 cm
| | Package 1 Length | 56,000 cm
| | Package 1 Weight | 11,140 kg
| | Unit Type of Package 2 | P06
| | Number of Units in Package 2 | 2
| | Package 2 Height | 75,000 cm
| | Package 2 Width | 60,000 cm
| | Package 2 Length | 80,000 cm
| | Package 2 Weight | 35,280 kg
|
Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili |
Kullanım Sonu Bilgileri
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | Geliştirme İmkanı | Geliştirilmiş bileşenler mevcuttur
|
