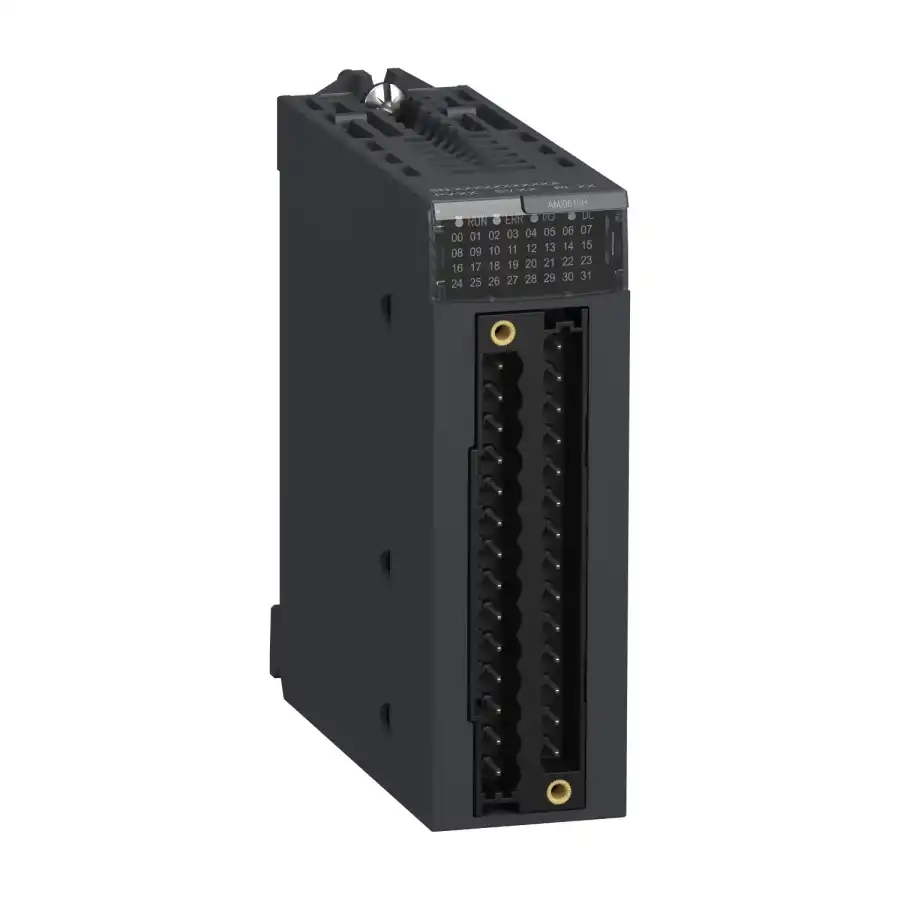

Ana Ürün serisi | Modicon X80 | Ürün ya da bileşen tipi | Analog giriş modülü | Ürüne özel uygulama | Ağır ortam koşulları için | Elektrikli bağlantı | 28 yol 1 konnektör | Isolation between channels | Yalıtımlı | Giriş seviyesi | Yüksek seviye | Analog giriş sayısı | 8 | Analog giriş tipi | Akım +/- 20 mA Akım 0...20 mA Akım 4...20 mA Gerilim +/- 10 V Gerilim +/- 5 V Gerilim 0...10 V Gerilim 0...5 V Gerilim 1...5 V | Tamamlayıcı Analog/dijital dönüşümü | 16 bit | Analog giriş çözünürlüğü | 15 bit + işaret | Girişlerde izin verilen aşırı yük | +/- 30 mA 0...20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V +/- 5 V +/- 30 V 0...10 V +/- 30 V 0...5 V +/- 30 V 1...5 V +/- 30 mA +/- 20 mA | Giriş empedansı | 10 MOhm in voltage mode 250 Ohm + 3.6...50 Ohm internal protective resistor in current mode | Dahili dönüşüm direnci hassasiyeti | % 0,1 - 15 ppm/°C | Filtrenin tipi | Birinci sıra dijital filtreleme | Hızlı okuma döngü süresi | 1 ms + 1 ms x kullanılan kanal sayısı | Nominal değer döngü süresi | 8 kanal için 9 msn | Ölçüm hatası | Tam ölçeğin % 0,15'i +/- 20 mA 25 °C Tam ölçeğin % 0,15'i 0...20 mA 25 °C Tam ölçeğin % 0,15'i 4...20 mA 25 °C Tam ölçeğin % 0,075'i +/- 10 V 25 °C Tam ölçeğin % 0,075'i 0...10 V 25 °C Tam ölçeğin % 0,075'i 0...5 V 25 °C Tam ölçeğin % 0,075'i 1...5 V 25 °C Tam ölçeğin % 0,075'i +/- 5 V 25 °C Tam ölçeğin <= % 0,2'si +/- 10 V - 25...70 °C Tam ölçeğin <= % 0,2'si +/- 5 V - 25...70 °C Tam ölçeğin <= % 0,2'si 0...10 V - 25...70 °C Tam ölçeğin <= % 0,2'si 0...5 V - 25...70 °C Tam ölçeğin <= % 0,2'si 1...5 V - 25...70 °C Tam ölçeğin <= % 0,55'i +/- 20 mA - 25...70 °C Tam ölçeğin <= % 0,55'i 0...20 mA - 25...70 °C Tam ölçeğin <= % 0,55'i 4...20 mA - 25...70 °C | Sıcaklık sapması | 30 ppm/°C +/- 10 V 30 ppm/°C +/- 5 V 30 ppm/°C 0...10 V 30 ppm/°C 0...5 V 30 ppm/°C 1...5 V 50 ppm/°C +/- 20 mA 50 ppm/°C 0...20 mA 50 ppm/°C 4...20 mA | Minimum diyafoni azalması | 80 dB | Ortak mod reddi | 80 dB | Dijital değer biçimi | Maksimum kullanıcı ölçeğinde -32768'den +32767'ye Varsayılan olarak +/- 10000 | Yalıtım gerilimi | 300 V DC kanallar arasında 1400 V DC kanallar ve topraklama arasında 1400 V DC kanallar ve veriyolu arasında | Ölçüm çözünürlüğü | 0,36 mV +/- 10 V 0,36 mV 0...10 V 0,36 mV 0...5 V 0,36 mV 1...5 V 0,36 mV +/- 5 V 1,4 µA +/- 20 mA 1,4 µA 0...20 mA 1,4 µA 4...20 mA | Maksimum dönüşüm değeri | +/- 11,4 V +/- 10 V +/- 11,4 V 0...10 V +/- 11,4 V 0...5 V +/- 11,4 V 1...5 V 0...30 mA +/- 20 mA 0...30 mA 0...20 mA 0...30 mA 4...20 mA 0...30 mA +/- 5 V | MTBF güvenilirliği | 900000 H | Çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile | Durum LED'i | 1 LED (yeşil) RUN Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) ERR 1 LED (kırmızı) G/Ç | Ürün ağırlığı | 0,175 kg | W cinsinden güç tüketimi | 1,06 W 24 V DC tipik 1,50 W 24 V DC maksimum 0,32 W 3,3 V DC tipik 0,48 W 3,3 V DC maksimum | Akım tüketimi | 150 mA -de 3,3 V DC 54 mA -de 24 V DC | Ortam Titreşim direnci | 3 gn | Darbe dayanımı | 30 gn | Depolama ortam koşulları | -40…85 °C | Nominal çalışma ortam sıcaklığı | -25…70 °C | Bağıl nem | 5…95 % -de 55 °C yoğuşmasız | IP koruma derecesi | IP20 | Direktifler | 2014/35/EU - alçak gerilim direktifi 2014/30/EU - elektromanyetik uyumluluk | Ürün sertifikaları | CE RCM CSA EAC Deniz Ticareti UL ATEX IEC-Ex | Standartlar | EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 | Çevresel özellik | Gas resistant class Gx Gas resistant class 3C4 Toza dayanıklı class 3S4 Sand resistant class 3S4 Salt resistant seviye 2 Mold growth resistant class 3B2 Fungal spore resistant class 3B2 Tehlikeli konum | Koruyucu bakım | Konforlu kaplama | Paketleme üniteleri Unit Type of Package 1 | PCE | Number of Units in Package 1 | 1 | Package 1 Height | 5,500 cm | Package 1 Width | 11,000 cm | Package 1 Length | 11,600 cm | Package 1 Weight | 168,000 g | Unit Type of Package 2 | S02 | Number of Units in Package 2 | 15 | Package 2 Height | 15,000 cm | Package 2 Width | 30,000 cm | Package 2 Length | 40,000 cm | Package 2 Weight | 2,855 kg | Sürdürülebilirlik Teklifi REACh Düzenlemesi | REACh Bildirisi | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | Cıva içermez | Evet | Çin RoHS Düzenlemesi | Çin RoHS beyanı | Çevre Beyanı | Çevresel Ürün Profili | Döngüsellik Profili | Kullanım Sonu Bilgileri | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
