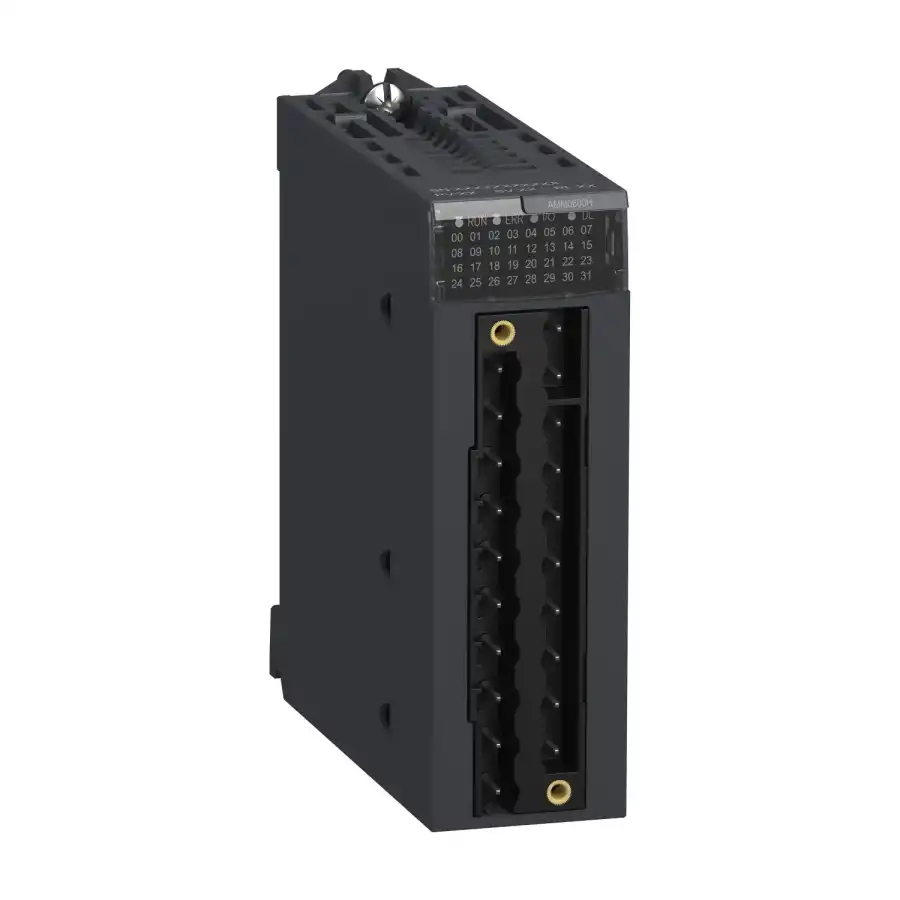

Ana Ürün serisi | Modicon X80 | Ürün ya da bileşen tipi | Karışık analog G/Ç modülü | Ürüne özel uygulama | Ağır ortam koşulları için | Elektrikli bağlantı | 20 yol 1 konnektör | Giriş çıkış yalıtımı | Yalıtımsız | Giriş seviyesi | Yüksek seviye | Analog giriş sayısı | 4 | Analog giriş tipi | Akım 0...20 mA Akım 4...20 mA Gerilim +/- 10 V Gerilim 0...10 V Gerilim 0...5 V Gerilim 1...5 V | Tamamlayıcı Analog giriş çözünürlüğü | 12 bit 0...20 mA 12 bit 0...5 V 12 bit 1...5 V 12 bit 4...20 mA 13 bit 0...10 V 14 bit +/- 10 V | Girişlerde izin verilen aşırı yük | +/- 30 mA 0...20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V 0...10 V +/- 30 V 0...5 V +/- 30 V 1...5 V | Giriş empedansı | 250 Ohm | Dahili dönüşüm direnci hassasiyeti | % 0,1 - 15 ppm/°C | Filtrenin tipi | Bellenim ile birinci sıra dijital filtreleme | Hızlı okuma döngü süresi | 1 ms + 1 ms x kullanılan kanal sayısı | Nominal değer döngü süresi | 4 kanal için 5 msn | Ölçüm hatası | Tam ölçeğin % 0,25'i 0...20 mA 25 °C çıkış Tam ölçeğin % 0,25'i 4...20 mA 25 °C çıkış Tam ölçeğin % 0,25'i +/- 10 V 25 °C çıkış Tam ölçeğin % 0,25'i +/- 10 V 25 °C giriş Tam ölçeğin % 0,25'i 0...10 V 25 °C giriş Tam ölçeğin % 0,25'i 0...5 V 25 °C giriş Tam ölçeğin % 0,25'i 1...5 V 25 °C giriş Tam ölçeğin % 0,35'i 0...20 mA 25 °C giriş Tam ölçeğin % 0,35'i 4...20 mA 25 °C giriş <= 0.4 % of full scale +/- 10 V - 25...70 °C giriş <= 0.4 % of full scale 0...10 V - 25...70 °C giriş <= 0.4 % of full scale 0...5 V - 25...70 °C giriş <= 0.4 % of full scale 1...5 V - 25...70 °C giriş Tam ölçeğin <= % 0,6'sı 0...20 mA - 25...70 °C giriş Tam ölçeğin <= % 0,6'sı 4...20 mA - 25...70 °C giriş <= 0.8 % of full scale +/- 10 V - 25...70 °C çıkış <= 0.8 % of full scale 0...20 mA - 25...70 °C çıkış <= 0.8 % of full scale 4...20 mA - 25...70 °C çıkış | Sıcaklık sapması | 100 ppm/°C +/- 10 V çıkış 100 ppm/°C 0...20 mA çıkış 100 ppm/°C 4...20 mA çıkış 30 ppm/°C +/- 10 V giriş 30 ppm/°C 0...10 V giriş 30 ppm/°C 0...5 V giriş 30 ppm/°C 1...5 V giriş 50 ppm/°C 0...20 mA giriş 50 ppm/°C 4...20 mA giriş | Tekrar kalibrasyon | Girişlerde iç Çıkışlarda fabrika ayarlı | Minimum diyafoni azalması | 70 dB | Ortak mod reddi | 80 dB | Yalıtım gerilimi | 1400 V DC kanallar ve topraklama arasında 1400 V DC kanallar ve veriyolu arasında 750 V DC G/Ç kanal grubunun arasında | Çıkış seviyesi | Yüksek seviye | Analog çıkış sayısı | 2 | Analog çıkış tipi | Akım: 0...20 mA Akım: 4...20 mA Gerilim: +/- 10 V | Analog çıkış çözünürlüğü | 11 bit, 0...20 mA 11 bit, 4...20 mA 12 bit, +/- 10 V | Dönüşüm süresi | <= 2 ms | Maksimum dönüşüm değeri | +/- 11,25 V +/- 10 V çıkış +/- 11,25 V +/- 10 V giriş 0...30 mA 0...20 mA giriş 0...30 mA 4...20 mA giriş +/- 11,25 V 0...10 V giriş +/- 11,25 V 0...5 V giriş +/- 11,25 V 1...5 V giriş 0...24 mA 0...20 mA çıkış 0...24 mA 4...20 mA çıkış | Geri çekilme modu | Önceden tanımlanmış Yapılandırılabilir | MTBF güvenilirliği | 1400000 H | Çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile | Durum LED'i | 1 LED (yeşil) RUN Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) ERR 1 LED (kırmızı) G/Ç | Ürün ağırlığı | 0,155 kg | W cinsinden güç tüketimi | 2,6 W 24 V DC tipik 3,2 W 24 V DC maksimum 0,35 W 3,3 V DC tipik 0,48 W 3,3 V DC maksimum | Akım tüketimi | 240 mA -de 3,3 V DC | Ortam Titreşim direnci | 3 gn | Darbe dayanımı | 30 gn | Depolama ortam koşulları | -40…85 °C | Nominal çalışma ortam sıcaklığı | -25…70 °C | Bağıl nem | 5…95 % -de 55 °C yoğuşmasız | IP koruma derecesi | IP20 | Direktifler | 2014/35/EU - alçak gerilim direktifi 2014/30/EU - elektromanyetik uyumluluk | Ürün sertifikaları | CE RCM CSA EAC Deniz Ticareti UL ATEX IEC-Ex | Standartlar | EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 | Çevresel özellik | Gas resistant class Gx Gas resistant class 3C4 Toza dayanıklı class 3S4 Sand resistant class 3S4 Salt resistant seviye 2 Mold growth resistant class 3B2 Fungal spore resistant class 3B2 Tehlikeli konum | Koruyucu bakım | Konforlu kaplama | Paketleme üniteleri Unit Type of Package 1 | PCE | Number of Units in Package 1 | 1 | Package 1 Height | 5,500 cm | Package 1 Width | 11,000 cm | Package 1 Length | 12,000 cm | Package 1 Weight | 176,000 g | Unit Type of Package 2 | S02 | Number of Units in Package 2 | 15 | Package 2 Height | 15,000 cm | Package 2 Width | 30,000 cm | Package 2 Length | 40,000 cm | Package 2 Weight | 3,001 kg | Sürdürülebilirlik Teklifi REACh Düzenlemesi | REACh Bildirisi | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | Cıva içermez | Evet | Çin RoHS Düzenlemesi | Çin RoHS beyanı | Çevre Beyanı | Çevresel Ürün Profili | Döngüsellik Profili | Kullanım Sonu Bilgileri | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
