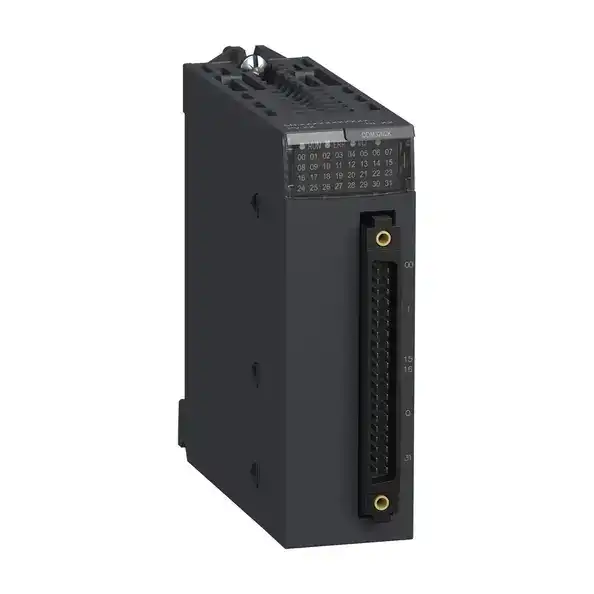

Bu ürün, "TC" işlem gerekliliklerine (tüm iklimler için işlem) uygundur ve 0°C ila +60°C/32°F ila 140°F arasındaki sıcaklıklarda çalışabilir Modicon X80 modülleri, yedek parça envanteri, bakım ve eğitim maliyetlerini azaltarak otomasyon mimarilerinde I/O modüllerinin konuşlandırılması için single bir ortam sağlar 432904 saat MTBF sunar Bu ürün IP20 derecelidir ve 429248 saat MTBF sunar Bu ayrık modülün ağırlığı 0.110kg ve ebatları 32x100x86mm'dir Bu ürün, Akıllı Altyapı, Su ve Atık Su, Ambalajlı Tüketim Ürünleri, Madencilik Mineraller Metaller, Veri Merkezleri ve Enerji Üretimi alanlarındaki müşterilerimizin ihtiyaçlarını karşılamaktadır Bu ürün CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy donanımlıdır ve EN 61000-6-5, EN 61850-3, EN 61131-2 tip 3 Standartlarını karşılar Bu modül, 40 yönlü konnektöre sahip Modicon M340, M580 (Yerel veya Uzak I/O) PLC'ler ile uyumludur Ürün kabinete monte edilmeli ve 2 adet vida ile sabitlenmelidir Modicon X80, stoktaki aynı yedek parçalarla bakım ve eğitim maliyetlerini azaltan uyumlu modüller ortak platformundan ve farklı Programlanabilir Otomasyon Kontrolörler (PAC) için benzersiz uygulamadan oluşur.
Ana Ürün serisi | Modicon X80
| Ürün ya da bileşen tipi | Dijital G/Ç modülü
| Dijital giriş sayısı | 16
| Giriş tipi | Akım bloğu (lojik pozitif)
| Dijital giriş gerilimi | 24 V DC, ayrık giriş lojiği: pozitif
| Dijital giriş akımı | 2,5 mA
| Dijital çıkış sayısı | 16
| Dijital çıkış tipi | Solid state
| Dijital çıkış gerilimi | 24 V 19...30 V DC
| Dijital çıkış akımı | 0.1 A
|
Tamamlayıcı Giriş uyumluluğu | 2 telli/3 telli yakınlık sensörleri ile 'e uygunIEC 60947-5-2 2 telli/3 telli yakınlık sensörleri ile 'e uygunIEC 61131-2 Tip 1
| Sensor power supply | 19...30 V
| Current state 1 guaranteed | >= 2 mA
| Current state 0 guaranteed | <= 0.5 mA
| Kanal başına akım | 0,125 A
| Maximum current per module | 3,2 A
| Maximum leakage current | 0,1 mA at state 0
| Maximum voltage drop | <1,5 V 1 durumunda
| Giriş empedansı | 9600 Ohm
| Yalıtım direnci | > 10 MOhm 500 V DC
| W cinsinden güç dağılımı | 4 W
| DC typical response time | 4 ms
| DC maximum response time | 7 ms
| Çıkışta yanıt süresi | 1,2 msn
| Paralel çıkışlar | Evet: 3 maksimum
| Tipik akım tüketimi | 69 mA -de 24 V DC 125 mA -de 3,3 V DC
| Akım tüketimi | <= 104 mA -de 24 V DC <= 166 mA -de 3,3 V DC
| MTBF güvenilirliği | 650614 H
| Koruma tipi | Her giriş kanalı grubu için 1 harici sigorta0,5 A hızlı çalışan Çıkışta aşırı gerilim koruması Girişte ters polarite koruması Çıkışta ters polarite koruması
| Çıkış aşırı yük koruması | Elektronik devre kesici ile 0,125 A < Id < 0,185 A Akım sınırlayıcı ile
| Çıkış aşırı gerilim koruması | Transil diyot ile
| Çıkış kısa devre koruması | 2 A harici sigorta ile
| Ters polarite koruması | Ters montaj diyotu
| Gerilim algılama eşiği | < 14 V DC ön aktüatör hata < 14 V DC sensör hata > 18 V DC ön aktüatör OK > 18 V DC sensör OK
| Maximum tungsten load | 1,2 W
| Anahtarlama frekansı | 0,5/LI² Hz
| Maximum overload time | 15 ms
| Ohm cinsinden yük empedansı | <= 220 Ohm
| Durum LED'i | 1 LED (yeşil) modül çalışıyor (RUN) Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) modül hatası (ERR) 1 LED (kırmızı) modül G/Ç
| Ürün ağırlığı | 0,11 kg
|
Ortam IP koruma derecesi | IP20
| Direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility
| Dielektrik gücü | 1500 V AC -de 50/60 Hz 1 dakika, çıkış/topraklama 1500 V AC -de 50/60 Hz 1 dakika, çıkış/iç lojik 1500 V AC -de 50/60 Hz 1 dakika, birincil/ikincil 500 V DC 1 dakika, giriş ve çıkış grubunun arasında
| Titreşim direnci | 3 gn
| Darbe dayanımı | 30 gn
| Depolama ortam koşulları | -40…85 °C
| Çalışma için ortam hava sıcaklığı | 0…60 °C
| Bağıl nem | 5…95 % -de 55 °C yoğuşmasız
| Çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile
|
Paketleme üniteleri Unit Type of Package 1 | PCE
| Number of Units in Package 1 | 1
| Package 1 Height | 5,5 cm
| Package 1 Width | 11,0 cm
| Package 1 Length | 11,5 cm
| Package 1 Weight | 140,0 g
| Unit Type of Package 2 | S02
| Number of Units in Package 2 | 15
| Package 2 Height | 15,0 cm
| Package 2 Width | 30,0 cm
| Package 2 Length | 40,0 cm
| Package 2 Weight | 2,1 kg
|
Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu | Green Premium ürünü
| REACh Düzenlemesi | REACh Bildirisi
| REACh, SVHC içermez | Evet
| EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi
| Cıva içermez | Evet
| RoHS muafiyet bilgileri | Evet
| Çin RoHS Düzenlemesi | Çin RoHS beyanı
| Çevre Beyanı | Çevresel Ürün Profili
| Döngüsellik Profili | Kullanım Sonu Bilgileri
| WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
