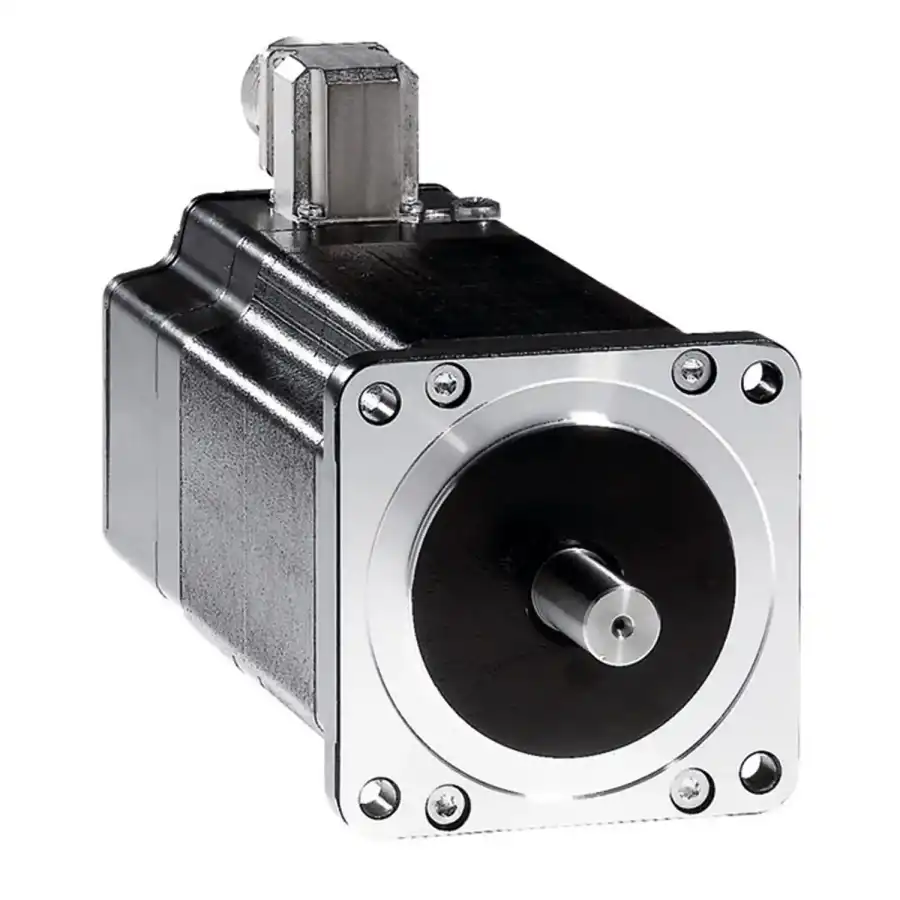

BRS397W360FBA - 3 fazlı step motor - 2.26Nm - shaft Ã˜ 12mm - L=68 mm - with brake - term box

Ürün Kodu : BRS397W360FBA

Açıklamalar

Ana

Seri uyumluluğu	Lexium SD3
Ürün ya da bileşen tipi	Hareket kontrol motoru
Ürün grubu	BRS3
Maksimum mekanik hız	3000 rpm
Motor tipi	3 fazlı kademelendirme motoru
Motor kutuplarının sayısı	6
Besleme gerilimi limitleri	230 V AC 325 V DC
Montaj desteği	Flanş
Motor flanş boyutu	85 mm
Uzunluk	157 mm
Ortalama bilezik çapı	60 mm

Tamamlayıcı

Ortalama bilezik derinliği	2 mm
Montaj deliklerinin sayısı	4
Montaj delik çapı	6,5 mm
Montaj deliklerinin dairesel çapı	98,99 mm
Elektrikli bağlantı	Terminal kutusu
Frenleme	Ile
Şaft ucu	Deliksiz
Ikinci şaft	Ikinci şaft ucu olmadan
Şaft çapı	12 mm
Şaft uzunluğu	30 mm
Nominal tork	2 N.m
Tepe durma torku	1,9 N.m
Sürekli durma torku	1,9 N.m
Tutma torku	2,26 N.m
Rotor ataleti	1,1 kg.cm²
Çözünürlük	1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° adım açısı 200, 400, 500, 1000, 2000, 4000, 5000, 10000 adım devir başına tam adım sayısı
Doğruluk hatası	+/- 6 ark min
Maksimum yolverme frekansı	5,3 kHz
Nominal akım (Ir)	1,75 A
Direnç	6,5 Ohm (sargı)
Zaman sabiti	7 ms
Maksimum radyal güç Fr	100 N (ilk şaft ucu) 50 N (ikinci şaft ucu)
Maksimum eksenel güç Fa	175 N (gerilim gücü) 30 N (güç basıncı)
Saat cinsinden hizmet ömrü	20000 h (yatak)
Açısal hızlanma	200000 rad/s²
Ürün ağırlığı	2,1 kg

Ortam

Standartlar	IEC 60072-1 IEC 50347
Soğutmanın tipi	Doğal konveksiyon
Nominal çalışma ortam sıcaklığı	-25…40 °C
Depolama ortam koşulları	-25…70 °C
Çalışma yüksekliği	<= 1000 m güç değer kaybı olmadan
Bağıl Nem	15…85 % yoğuşmasız
Titreşim direnci	20 m/s² maksimum A 'e uygunIEC 60034-14
IP koruma derecesi	IP41 şaft burç: conforming to IEC 60034-5 IP56 şaft burç dışında toplam: conforming to IEC 60034-5
Sıcaklık sınıfı	F sargı 'e uygunIEC 60034-1

Paketleme üniteleri

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu	Green Premium ürünü
REACh Düzenlemesi	REACh Bildirisi
EU RoHS Direktifi	Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
Cıva içermez	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
RoHS muafiyet bilgileri	Evet
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Belirli geri dönüşüm işlemlerine gerek yoktur
WEEE	Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
PVC içermez	Evet
