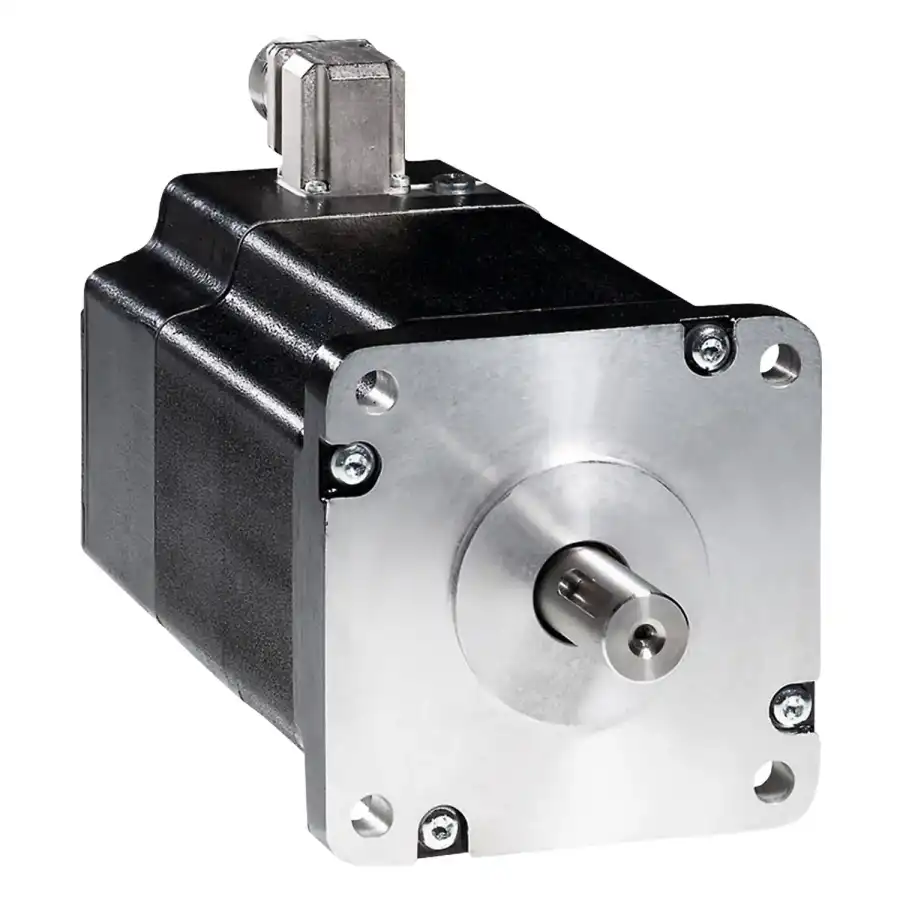

| Ana | Seri uyumluluğu | Lexium SD3 | | Ürün ya da bileşen tipi | Hareket kontrol motoru | | Ürün grubu | BRS3 | | Maksimum mekanik hız | 3000 rpm | | Motor tipi | 3 fazlı kademelendirme motoru | | Motor kutuplarının sayısı | 6 | | Besleme gerilimi limitleri | 230 V AC 325 V DC | | Montaj desteği | Flanş | | Motor flanş boyutu | 110 mm | | Uzunluk | 180 mm | | Ortalama bilezik çapı | 56 mm | Tamamlayıcı | Ortalama bilezik derinliği | 3 mm | | Montaj deliklerinin sayısı | 4 | | Montaj delik çapı | 9 mm | | Montaj deliklerinin dairesel çapı | 125,86 mm | | Elektrikli bağlantı | Konnektör | | Frenleme | Olmadan | | Şaft ucu | Paralel anahtar | | Ikinci şaft | Ikinci şaft ucu olmadan | | Şaft çapı | 19 mm | | Şaft uzunluğu | 40 mm | | Nominal tork | 12 N.m | | Tepe durma torku | 11,42 N.m | | Sürekli durma torku | 11,42 N.m | | Tutma torku | 13,5 N.m | | Rotor ataleti | 10,5 kg.cm² | | Çözünürlük | 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° adım açısı 200, 400, 500, 1000, 2000, 4000, 5000, 10000 adım devir başına tam adım sayısı | | Doğruluk hatası | +/- 6 ark min | | Maksimum yolverme frekansı | 4,7 kHz | | Nominal akım (Ir) | 4,1 A | | Direnç | 1,8 Ohm (sargı) | | Zaman sabiti | 22 ms | | Maksimum radyal güç Fr | 150 N (ikinci şaft ucu) 300 N (ilk şaft ucu) | | Maksimum eksenel güç Fa | 330 N (gerilim gücü) 60 N (güç basıncı) | | Saat cinsinden hizmet ömrü | 20000 h (yatak) | | Açısal hızlanma | 200000 rad/s² | | Ürün ağırlığı | 8,2 kg | Ortam | Standartlar | IEC 60072-1 IEC 50347 | | Soğutmanın tipi | Doğal konveksiyon | | Nominal çalışma ortam sıcaklığı | -25…40 °C | | Depolama ortam koşulları | -25…70 °C | | Çalışma yüksekliği | <= 1000 m güç değer kaybı olmadan | | Bağıl Nem | 15…85 % yoğuşmasız | | Titreşim direnci | 20 m/s² maksimum A 'e uygunIEC 60034-14 | | IP koruma derecesi | IP41 şaft burç: conforming to IEC 60034-5 IP56 şaft burç dışında toplam: conforming to IEC 60034-5 | | Sıcaklık sınıfı | F sargı 'e uygunIEC 60034-1 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 23,0 cm | | Package 1 Width | 20,0 cm | | Package 1 Length | 40,0 cm | | Package 1 Weight | 9,07 kg | | Unit Type of Package 2 | P06 | | Number of Units in Package 2 | 12 | | Package 2 Height | 77,0 cm | | Package 2 Width | 80,0 cm | | Package 2 Length | 60,0 cm | | Package 2 Weight | 117,34 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | | PVC içermez | Evet | |
