| Ana | Ürün grubu | BSH

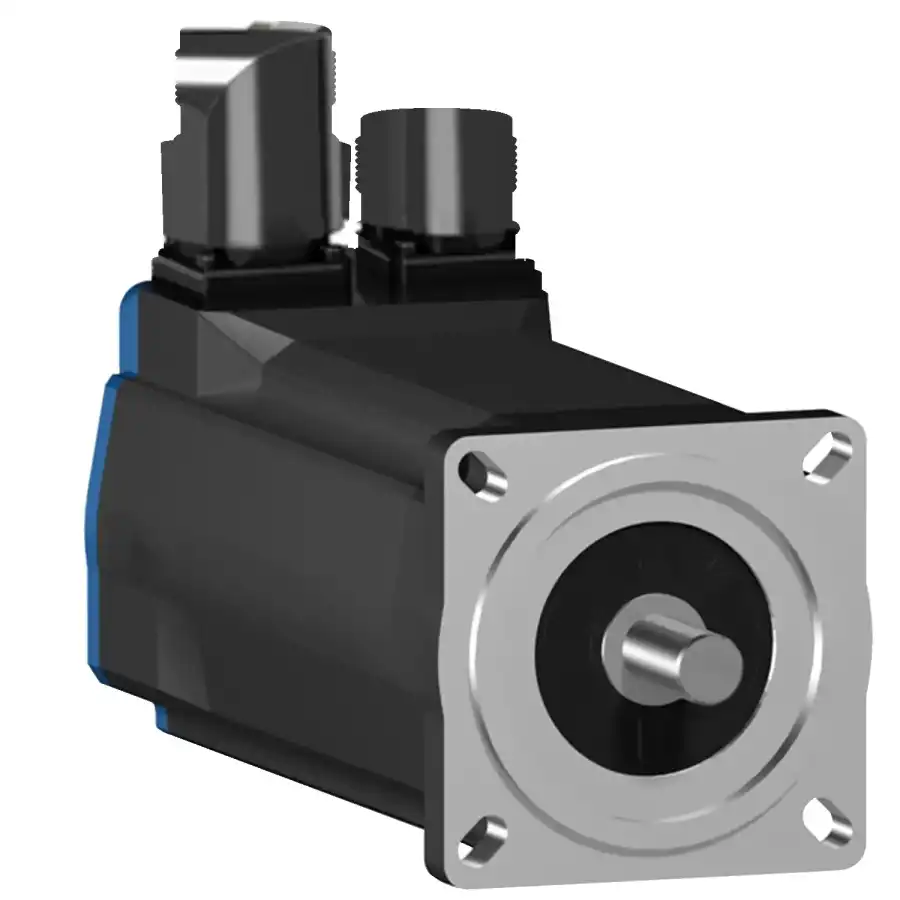

| | Ürün ya da bileşen tipi | Servo motor
| | Maksimum mekanik hız | 8000 rpm
| | Sürekli durma torku | 2,12 N.m için LXM15LU60N4, 400 V, trifaze
2,12 N.m için LXM15LU60N4, 480 V, trifaze
2,12 N.m için LXM05AD10M2, 200...240 V, monofaze
2,12 N.m için LXM05AD10M3X, 200...240 V, trifaze
2,12 N.m için LXM05BD10M2, 200...240 V, monofaze
2,12 N.m için LXM05BD10M3X, 200...240 V, trifaze
2,12 N.m için LXM05CD10M2, 200...240 V, monofaze
2,12 N.m için LXM05CD10M3X, 200...240 V, trifaze
| | Tepe durma torku | 5,63 N.m için LXM05AD10M2, 200...240 V, monofaze
5,63 N.m için LXM05BD10M2, 200...240 V, monofaze
5,63 N.m için LXM05CD10M2, 200...240 V, monofaze
5,63 N.m için LXM15LU60N4, 400 V, trifaze
5,63 N.m için LXM15LU60N4, 480 V, trifaze
5,63 N.m için LXM05AD10M3X, 200...240 V, trifaze
5,63 N.m için LXM05BD10M3X, 200...240 V, trifaze
5,63 N.m için LXM05CD10M3X, 200...240 V, trifaze
| | Nominal çıkış gücü | 300 W için LXM05AD10M2, 200...240 V, monofaze
300 W için LXM05BD10M2, 200...240 V, monofaze
300 W için LXM05CD10M2, 200...240 V, monofaze
300 W için LXM05AD10M3X, 200...240 V, trifaze
300 W için LXM05BD10M3X, 200...240 V, trifaze
300 W için LXM05CD10M3X, 200...240 V, trifaze
594 W için LXM15LU60N4, 400 V, trifaze
753 W için LXM15LU60N4, 480 V, trifaze
| | Nominal tork | 2 N.m için LXM05AD10M2, 200...240 V, monofaze
2 N.m için LXM05BD10M2, 200...240 V, monofaze
2 N.m için LXM05CD10M2, 200...240 V, monofaze
1,8 N.m için LXM15LU60N4, 480 V, trifaze
1,89 N.m için LXM15LU60N4, 400 V, trifaze
2 N.m için LXM05AD10M3X, 200...240 V, trifaze
2 N.m için LXM05BD10M3X, 200...240 V, trifaze
2 N.m için LXM05CD10M3X, 200...240 V, trifaze
| | Nominal hız | 1500 rpm için LXM05AD10M2, 200...240 V, monofaze
1500 rpm için LXM05BD10M2, 200...240 V, monofaze
1500 rpm için LXM05CD10M2, 200...240 V, monofaze
1500 rpm için LXM05AD10M3X, 200...240 V, trifaze
1500 rpm için LXM05BD10M3X, 200...240 V, trifaze
1500 rpm için LXM05CD10M3X, 200...240 V, trifaze
3000 rpm için LXM15LU60N4, 400 V, trifaze
4000 rpm için LXM15LU60N4, 480 V, trifaze
| | Ürün uyumluluğu | LXM05AD10M2 -de 200...240 V monofaze
LXM05BD10M2 -de 200...240 V monofaze
LXM05CD10M2 -de 200...240 V monofaze
LXM05AD10M3X -de 200...240 V trifaze
LXM05BD10M3X -de 200...240 V trifaze
LXM05CD10M3X -de 200...240 V trifaze
LXM15LU60N4 -de 400 V trifaze
LXM15LU60N4 -de 480 V trifaze
| | Şaft ucu | Kilitli
| | IP koruma derecesi | IP50 standart
| | Hız geri besleme çözünürlüğü | 131072 nokta/dönüş
| | Frenleme | Olmadan
| | Montaj desteği | Uluslararası standart flanş
| | Elektrikli bağlantı | Döndürülebilir sağa açılı konnektörler
| Tamamlayıcı | Seri uyumluluğu | Lexium 15
Lexium 05
| | Besleme gerilimi maks | 480 V
| | Fazların ağ sayısı | Trifaze
| | Sürekli durma akımı | 1,5 A
| | Maksimum sürekli güç | 1,51 W
| | Maksimum akım Irms | 5,9 A için LXM15LU60N4
6 A için LXM05AD10M2
6 A için LXM05AD10M3X
6 A için LXM05BD10M2
6 A için LXM05BD10M3X
6 A için LXM05CD10M2
6 A için LXM05CD10M3X
| | Maksimum kalıcı akım | 6 A
| | Anahtarlama frekansı | 4 kHz
| | Ikinci şaft | Ikinci şaft ucu olmadan
| | Şaft çapı | 11 mm
| | Şaft uzunluğu | 23 mm
| | Anahtar genişliği | 18 mm
| | Geri besleme tipi | Tek dönüşlü SinCos Hiperface
| | Motor flanş boyutu | 70 mm
| | Tork sabiti | 1,46 N.m/A -de 120 °C
1,47 N.m/A -de 120 °C
| | Geri emf sabiti | 93 V/krpm -de 120 °C
95 V/krpm -de 120 °C
| | Motor kutuplarının sayısı | 6
| | Rotor ataleti | 0,41 kg.cm²
| | Stator direnci | 16,4 Ohm -de 20 °C
17,3 Ohm -de 20 °C
| | Stator endüktansı | 74,1 mH -de 20 °C
84,4 mH -de 20 °C
| | Stator elektrik süresi sabiti | 4,52 ms -de 20 °C
4,88 ms -de 20 °C
| | Maksimum radyal güç Fr | 390 N -de 6000 rpm
410 N -de 5000 rpm
450 N -de 4000 rpm
490 N -de 3000 rpm
560 N -de 2000 rpm
710 N -de 1000 rpm
| | Maksimum eksenel güç Fa | 0,2 x Fr
| | Soğutmanın tipi | Doğal konveksiyon
| | Uzunluk | 187 mm
| | Ortalama bilezik çapı | 60 mm
| | Ortalama bilezik derinliği | 2,5 mm
| | Montaj deliklerinin sayısı | 4
| | Montaj delik çapı | 5,5 mm
| | Montaj deliklerinin dairesel çapı | 82 mm
| | Ürün ağırlığı | 2,89 kg
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 12,3 cm
| | Package 1 Width | 12,8 cm
| | Package 1 Length | 37,7 cm
| | Package 1 Weight | 2,8 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | PVC içermez | Evet
