| Ana | Ürün grubu | BSH

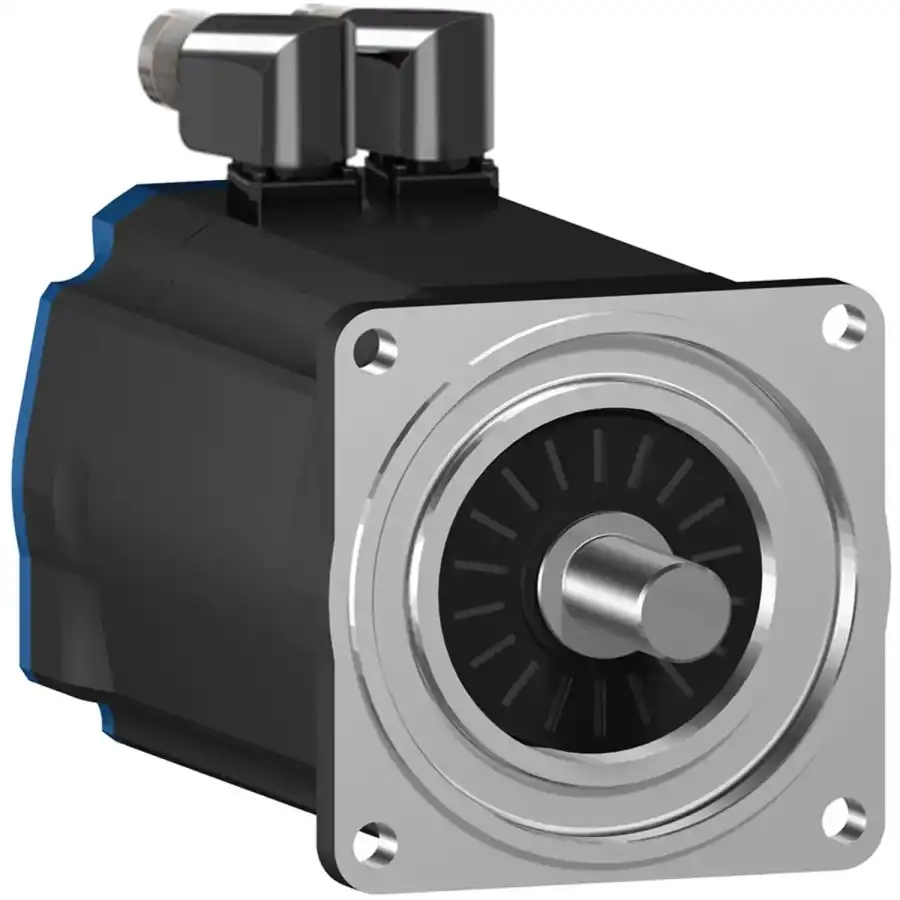

| | Ürün ya da bileşen tipi | Servo motor
| | Maksimum mekanik hız | 6000 rpm
| | Sürekli durma torku | 4,5 N.m için LXM15LD21M3, 230 V, monofaze
3,4 N.m için LXM15LD13M3, 230 V, trifaze
3,4 N.m için LXM15LD10N4, 230 V, trifaze
3,4 N.m için LXM15LD10N4, 400 V, trifaze
3,4 N.m için LXM15LD10N4, 480 V, trifaze
5,8 N.m için LXM15LD17N4, 400 V, trifaze
5,8 N.m için LXM15LD17N4, 480 V, trifaze
5,8 N.m için LXM15LD21M3, 230 V, trifaze
5,5 N.m için LXM05AD17M3X, 200...240 V, trifaze
5,5 N.m için LXM05AD22N4, 380...480 V, trifaze
5,5 N.m için LXM05AD28M2, 200...240 V, monofaze
5,5 N.m için LXM05BD17M3X, 200...240 V, trifaze
5,5 N.m için LXM05BD22N4, 380...480 V, trifaze
5,5 N.m için LXM05BD28M2, 200...240 V, monofaze
5,5 N.m için LXM05CD17M3X, 200...240 V, trifaze
5,5 N.m için LXM05CD22N4, 380...480 V, trifaze
5,5 N.m için LXM05CD28M2, 200...240 V, monofaze
5,8 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
5,8 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
| | Tepe durma torku | 9,39 N.m için LXM15LD21M3, 230 V, monofaze
5,6 N.m için LXM15LD13M3, 230 V, trifaze
8 N.m için LXM15LD10N4, 230 V, trifaze
8 N.m için LXM15LD10N4, 400 V, trifaze
8 N.m için LXM15LD10N4, 480 V, trifaze
12,13 N.m için LXM15LD17N4, 400 V, trifaze
12,13 N.m için LXM15LD17N4, 480 V, trifaze
14,79 N.m için LXM15LD21M3, 230 V, trifaze
11,23 N.m için LXM05AD17M3X, 200...240 V, trifaze
13,92 N.m için LXM05AD22N4, 380...480 V, trifaze
16 N.m için LXM05AD28M2, 200...240 V, monofaze
11,23 N.m için LXM05BD17M3X, 200...240 V, trifaze
13,92 N.m için LXM05BD22N4, 380...480 V, trifaze
16 N.m için LXM05BD28M2, 200...240 V, monofaze
11,23 N.m için LXM05CD17M3X, 200...240 V, trifaze
13,92 N.m için LXM05CD22N4, 380...480 V, trifaze
16 N.m için LXM05CD28M2, 200...240 V, monofaze
18,3 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
18,3 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
| | Nominal çıkış gücü | 950 W için LXM15LD21M3, 230 V, monofaze
950 W için LXM15LD21M3, 230 V, trifaze
780 W için LXM05AD28M2, 200...240 V, monofaze
780 W için LXM05BD28M2, 200...240 V, monofaze
780 W için LXM05CD28M2, 200...240 V, monofaze
1400 W için LXM05AD22N4, 380...480 V, trifaze
1400 W için LXM05BD22N4, 380...480 V, trifaze
1400 W için LXM05CD22N4, 380...480 V, trifaze
1600 W için LXM15LD10N4, 400 V, trifaze
1700 W için LXM15LD17N4, 400 V, trifaze
1950 W için LXM15LD17N4, 480 V, trifaze
2150 W için LXM15LD10N4, 480 V, trifaze
780 W için LXM05AD17M3X, 200...240 V, trifaze
780 W için LXM05BD17M3X, 200...240 V, trifaze
780 W için LXM05CD17M3X, 200...240 V, trifaze
840 W için LXM15LD13M3, 230 V, trifaze
890 W için LXM15LD10N4, 230 V, trifaze
1700 W için LXM32.D18N4 -de 6 A, 400 V, trifaze
1700 W için LXM32.D18N4 -de 6 A, 480 V, trifaze
| | Nominal tork | 4,5 N.m için LXM15LD21M3, 230 V, monofaze
4,96 N.m için LXM05AD28M2, 200...240 V, monofaze
4,96 N.m için LXM05BD28M2, 200...240 V, monofaze
4,96 N.m için LXM05CD28M2, 200...240 V, monofaze
3,4 N.m için LXM15LD10N4, 230 V, trifaze
3,4 N.m için LXM15LD10N4, 400 V, trifaze
3,4 N.m için LXM15LD10N4, 480 V, trifaze
3,4 N.m için LXM15LD13M3, 230 V, trifaze
3,7 N.m için LXM15LD17N4, 480 V, trifaze
4 N.m için LXM15LD17N4, 400 V, trifaze
4,4 N.m için LXM05AD22N4, 380...480 V, trifaze
4,4 N.m için LXM05BD22N4, 380...480 V, trifaze
4,4 N.m için LXM05CD22N4, 380...480 V, trifaze
4,96 N.m için LXM05AD17M3X, 200...240 V, trifaze
4,96 N.m için LXM05BD17M3X, 200...240 V, trifaze
4,96 N.m için LXM05CD17M3X, 200...240 V, trifaze
5,8 N.m için LXM15LD21M3, 230 V, trifaze
4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
| | Nominal hız | 3000 rpm için LXM05AD22N4, 380...480 V, trifaze
3000 rpm için LXM05BD22N4, 380...480 V, trifaze
3000 rpm için LXM05CD22N4, 380...480 V, trifaze
1500 rpm için LXM05AD17M3X, 200...240 V, trifaze
1500 rpm için LXM05BD17M3X, 200...240 V, trifaze
1500 rpm için LXM05CD17M3X, 200...240 V, trifaze
4500 rpm için LXM15LD10N4, 400 V, trifaze
6000 rpm için LXM15LD10N4, 480 V, trifaze
4000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze
4000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze
1500 rpm için LXM05AD28M2, 200...240 V, monofaze
1500 rpm için LXM05BD28M2, 200...240 V, monofaze
1500 rpm için LXM05CD28M2, 200...240 V, monofaze
2000 rpm için LXM15LD21M3, 230 V, monofaze
2000 rpm için LXM15LD21M3, 230 V, trifaze
2500 rpm için LXM15LD10N4, 230 V, trifaze
2500 rpm için LXM15LD13M3, 230 V, trifaze
4000 rpm için LXM15LD17N4, 400 V, trifaze
5000 rpm için LXM15LD17N4, 480 V, trifaze
| | Ürün uyumluluğu | LXM05AD28M2 -de 200...240 V monofaze
LXM05BD28M2 -de 200...240 V monofaze
LXM05CD28M2 -de 200...240 V monofaze
LXM15LD21M3 -de 230 V monofaze
LXM15LD13M3 -de 230 V trifaze
LXM15LD10N4 -de 400 V trifaze
LXM05AD17M3X -de 200...240 V trifaze
LXM05BD17M3X -de 200...240 V trifaze
LXM05CD17M3X -de 200...240 V trifaze
LXM15LD10N4 -de 230 V trifaze
LXM15LD10N4 -de 480 V trifaze
LXM15LD21M3 -de 230 V trifaze
LXM05AD22N4 -de 380...480 V trifaze
LXM05BD22N4 -de 380...480 V trifaze
LXM05CD22N4 -de 380...480 V trifaze
LXM15LD17N4 -de 400 V trifaze
LXM15LD17N4 -de 480 V trifaze
LXM32.D18N4 -de 400 V trifaze
LXM32.D18N4 -de 480 V trifaze
| | Şaft ucu | Kilitli
| | IP koruma derecesi | IP50 standart
| | Hız geri besleme çözünürlüğü | 131072 nokta/dönüş
| | Frenleme | Olmadan
| | Montaj desteği | Uluslararası standart flanş
| | Elektrikli bağlantı | Döndürülebilir sağa açılı konnektörler
| Tamamlayıcı | Seri uyumluluğu | Lexium 15
Lexium 32
Lexium 05
| | Besleme gerilimi maks | 480 V
| | Fazların ağ sayısı | Trifaze
| | Sürekli durma akımı | 4,8 A
| | Maksimum sürekli güç | 2,51 W
| | Maksimum akım Irms | 17,1 A için LXM15LD13M3
17,1 A için LXM15LD21M3
17,1 A için LXM15LD10N4
17,1 A için LXM15LD17N4
17,1 A için LXM05AD28M2
17,1 A için LXM05AD17M3X
17,1 A için LXM05AD22N4
17,1 A için LXM05BD28M2
17,1 A için LXM05BD17M3X
17,1 A için LXM05BD22N4
17,1 A için LXM05CD28M2
17,1 A için LXM05CD17M3X
17,1 A için LXM05CD22N4
17,1 A için LXM32.D18N4
| | Maksimum kalıcı akım | 17,1 A
| | Anahtarlama frekansı | 8 kHz
| | Ikinci şaft | Ikinci şaft ucu olmadan
| | Şaft çapı | 19 mm
| | Şaft uzunluğu | 40 mm
| | Anahtar genişliği | 30 mm
| | Geri besleme tipi | Tek dönüşlü SinCos Hiperface
| | Motor flanş boyutu | 100 mm
| | Motor yığını sayısı | 2
| | Tork sabiti | 1,21 N.m/A -de 120 °C
| | Geri emf sabiti | 77 V/krpm -de 120 °C
| | Motor kutuplarının sayısı | 8
| | Rotor ataleti | 2,31 kg.cm²
| | Stator direnci | 2,4 Ohm -de 20 °C
| | Stator endüktansı | 12,7 mH -de 20 °C
| | Stator elektrik süresi sabiti | 5,29 ms -de 20 °C
| | Maksimum radyal güç Fr | 620 N -de 4000 rpm
690 N -de 3000 rpm
790 N -de 2000 rpm
990 N -de 1000 rpm
| | Maksimum eksenel güç Fa | 0,2 x Fr
| | Soğutmanın tipi | Doğal konveksiyon
| | Uzunluk | 204,5 mm
| | Ortalama bilezik çapı | 95 mm
| | Ortalama bilezik derinliği | 3,5 mm
| | Montaj deliklerinin sayısı | 4
| | Montaj delik çapı | 9 mm
| | Montaj deliklerinin dairesel çapı | 115 mm
| | Ürün ağırlığı | 5,9 kg
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 22 cm
| | Package 1 Width | 19,5 cm
| | Package 1 Length | 57 cm
| | Package 1 Weight | 6,722 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | PVC içermez | Evet
