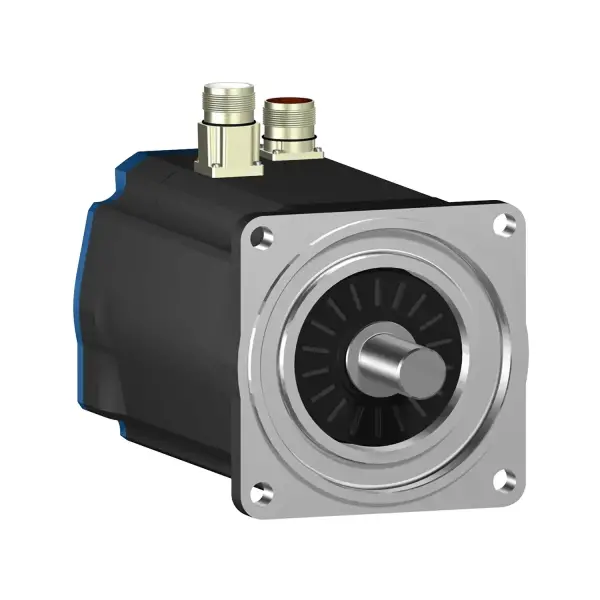

| Ana | Ürün grubu | BSH
| | Ürün ya da bileşen tipi | Servo motor
| | Maksimum mekanik hız | 4000 rpm
| | Sürekli durma torku | 33,4 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
33,4 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
32,1 N.m için LXM05AD57N4, 380...480 V, trifaze
32,1 N.m için LXM05BD57N4, 380...480 V, trifaze
32,1 N.m için LXM05CD57N4, 380...480 V, trifaze
| | Tepe durma torku | 103,6 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
103,6 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
63,09 N.m için LXM05AD57N4, 380...480 V, trifaze
63,09 N.m için LXM05BD57N4, 380...480 V, trifaze
63,09 N.m için LXM05CD57N4, 380...480 V, trifaze
| | Nominal çıkış gücü | 5000 W için LXM32.D72N4 -de 24 A, 400 V, trifaze
5000 W için LXM32.D72N4 -de 24 A, 480 V, trifaze
3400 W için LXM05AD57N4, 380...480 V, trifaze
3400 W için LXM05BD57N4, 380...480 V, trifaze
3400 W için LXM05CD57N4, 380...480 V, trifaze
| | Nominal tork | 19 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
19 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
10,8 N.m için LXM05AD57N4, 380...480 V, trifaze
10,8 N.m için LXM05BD57N4, 380...480 V, trifaze
10,8 N.m için LXM05CD57N4, 380...480 V, trifaze
| | Nominal hız | 2500 rpm için LXM32.D72N4 -de 24 A, 400 V, trifaze
2500 rpm için LXM32.D72N4 -de 24 A, 480 V, trifaze
3000 rpm için LXM05AD57N4, 380...480 V, trifaze
3000 rpm için LXM05BD57N4, 380...480 V, trifaze
3000 rpm için LXM05CD57N4, 380...480 V, trifaze
| | Ürün uyumluluğu | LXM05AD57N4 -de 380...480 V trifaze
LXM05BD57N4 -de 380...480 V trifaze
LXM05CD57N4 -de 380...480 V trifaze
LXM32.D72N4 -de 400 V trifaze
LXM32.D72N4 -de 480 V trifaze
| | Şaft ucu | Kilitli
| | IP koruma derecesi | IP50 standart
| | Hız geri besleme çözünürlüğü | 131072 nokta/dönüş
| | Frenleme | Olmadan
| | Montaj desteği | Uluslararası standart flanş
| | Elektrikli bağlantı | Düz konnektörler
| Tamamlayıcı | Seri uyumluluğu | Lexium 32
Lexium 05
| | Besleme gerilimi maks | 480 V
| | Fazların ağ sayısı | Trifaze
| | Sürekli durma akımı | 21,3 A
| | Maksimum sürekli güç | 4,33 W
| | Maksimum akım Irms | 72 A için LXM32.D72N4
95,6 A için LXM05AD57N4
95,6 A için LXM05BD57N4
95,6 A için LXM05CD57N4
| | Maksimum kalıcı akım | 95,6 A
| | Anahtarlama frekansı | 8 kHz
| | Ikinci şaft | Ikinci şaft ucu olmadan
| | Şaft çapı | 24 mm
| | Şaft uzunluğu | 50 mm
| | Anahtar genişliği | 40 mm
| | Geri besleme tipi | Tek dönüşlü SinCos Hiperface
| | Motor flanş boyutu | 140 mm
| | Motor yığını sayısı | 4
| | Tork sabiti | 1,57 N.m/A -de 120 °C
| | Geri emf sabiti | 104 V/krpm -de 120 °C
| | Motor kutuplarının sayısı | 10
| | Rotor ataleti | 23,7 kg.cm²
| | Stator direnci | 0,28 Ohm -de 20 °C
| | Stator endüktansı | 3,9 mH -de 20 °C
| | Stator elektrik süresi sabiti | 13,93 ms -de 20 °C
| | Maksimum radyal güç Fr | 1840 N -de 3000 rpm
2110 N -de 2000 rpm
2660 N -de 1000 rpm
| | Maksimum eksenel güç Fa | 0,2 x Fr
| | Soğutmanın tipi | Doğal konveksiyon
| | Uzunluk | 382,5 mm
| | Ortalama bilezik çapı | 130 mm
| | Ortalama bilezik derinliği | 3,5 mm
| | Montaj deliklerinin sayısı | 4
| | Montaj delik çapı | 11 mm
| | Montaj deliklerinin dairesel çapı | 165 mm
| | Ürün ağırlığı | 26 kg
| Paketleme üniteleri | Unit Type of Package 1 | PCE
| | Number of Units in Package 1 | 1
| | Package 1 Height | 27,0 cm
| | Package 1 Width | 27,0 cm
| | Package 1 Length | 60,6 cm
| | Package 1 Weight | 18,5 kg
| Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü
| | REACh Düzenlemesi |
 REACh Bildirisi
| | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
| | Cıva içermez | Evet
| | Çin RoHS Düzenlemesi |
Çin RoHS beyanı
| | RoHS muafiyet bilgileri |
Evet
| | Çevre Beyanı |
Çevresel Ürün Profili
| | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur
| | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
| | PVC içermez | Evet
