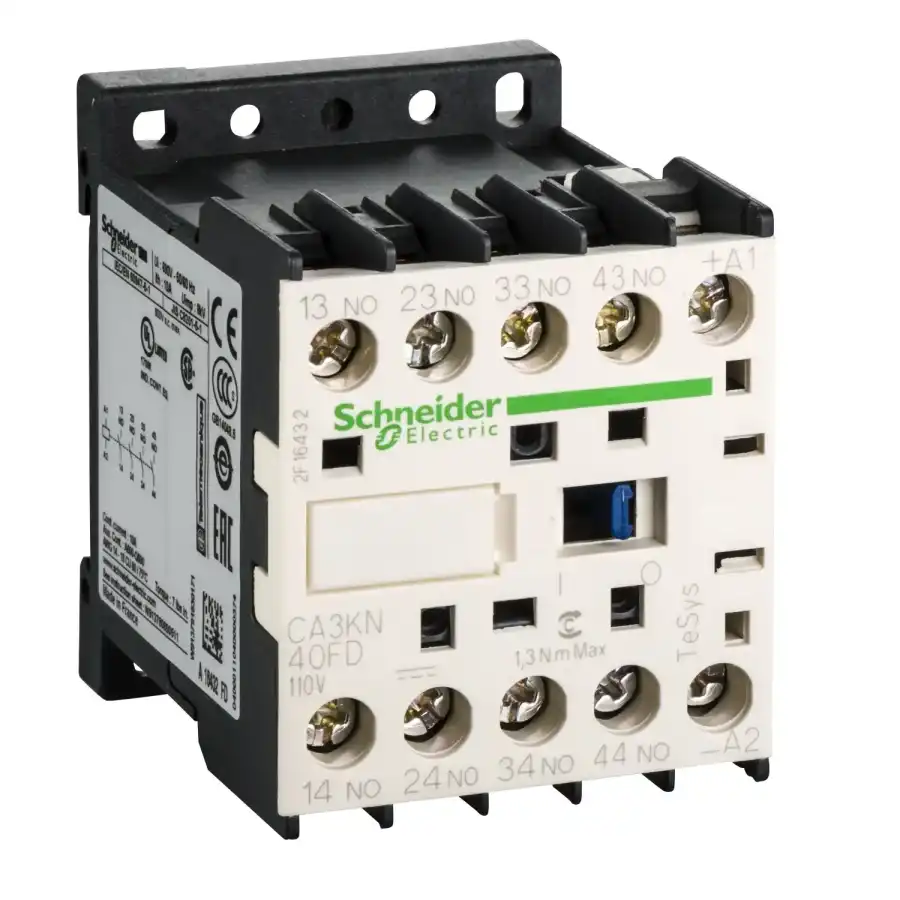

Ana Seri | TeSys | Ürün adı | TeSys CAK | Ürün ya da bileşen tipi | Kontrol rölesi | Ürün grubu | CA3K | Kontaktör uygulaması | Kontrol devresi | Kullanım kategorisi | AC-15 DC-13 | Kutup kontak düzenleme | 4 NA | [Ue] nominal çalışma voltajı | <= 690 V <= 400 Hz | Kontrol devresi tipi | DC standart | Kontrol devresi gerilimi | 110 V DC | Tamamlayıcı [Ith] klasik açık hava termik akımı | 10 A (at 50 °C) | Irms nominal kapama kapasitesi | 110 A 'e uygunIEC 60947 | Ilgili sigorta değeri | 10 A gG conforming to IEC 60947 10 A gG conforming to VDE 0660 | [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947 750 V 'e uygunVDE 0110 grup C 690 V 'e uygunBS 5424 600 V 'e uygunCSA C22.2 No 14 | Montaj desteği | Ray Plaka | Bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz | Sıkma torku | 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 | Kontrol devresi gerilim limitleri | Çalışma: 0,8...1,15 Uc (at <50 °C) Düşme: 0,1...0,75 Uc (at <50 °C) | Çalışma süresi | 10 ms bobinin enerjisini kesme ve NA açma 30...40 msn bobin enerjileme ve NA kapama | Mekanik dayanıklılık | 20 Mcycles | Maksimum çalışma hızı | 10000 cyc/h | Mikro kırılmalara bağışıklık | 2 ms | W cinsinden kalkış gücü | 3 W 20 °C) | W cinsinden tutma güç tüketimi | 3 W -de 20 °C | Isı dağılımı | 3 W | Minimum anahtarlama gerilimi | 17 V | Minimum anahtarlama akımı | 5 mA | Çakışmama mesafesi | 0,5 mm | Yalıtım direnci | > 10 MOhm | Yükseklik | 58 mm | Genişlik | 45 mm | Derinlik | 57 mm | Ürün ağırlığı | 0,225 kg | Ortam Standartlar | EN/IEC 60947-4-1 GB/T 14048,4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 | Ürün sertifikaları | CB Şeması CCC UL CSA EAC CE UKCA | IP koruma derecesi | IP2X | Koruyucu bakım | TC 'e uygunIEC 60068 | Nominal çalışma ortam sıcaklığı | -25…50 °C | Depolama ortam koşulları | -50…80 °C | Çalışma yüksekliği | 2000 m olmadan | Alev geciktirici | V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 | Mekanik dayanıklılık | Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Şoklar kontaktör açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 | Paketleme üniteleri Unit Type of Package 1 | PCE | Number of Units in Package 1 | 1 | Package 1 Height | 6,600 cm | Package 1 Width | 6,200 cm | Package 1 Length | 4,900 cm | Package 1 Weight | 216,000 g | Unit Type of Package 2 | S02 | Number of Units in Package 2 | 40 | Package 2 Height | 15,000 cm | Package 2 Width | 30,000 cm | Package 2 Length | 40,000 cm | Package 2 Weight | 9,142 kg | Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu | Green Premium ürünü | REACh Düzenlemesi | REACh Bildirisi | REACh, SVHC içermez | Evet | EU RoHS Direktifi | Uyumlu EU RoHS Bildirisi | Toksik ağır metal içermez | Evet | Cıva içermez | Evet | Çin RoHS Düzenlemesi | Çin RoHS beyanı | RoHS muafiyet bilgileri | Evet | Çevre Beyanı | Çevresel Ürün Profili | Döngüsellik Profili | Kullanım Sonu Bilgileri | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | Sözleşme garantisi |
