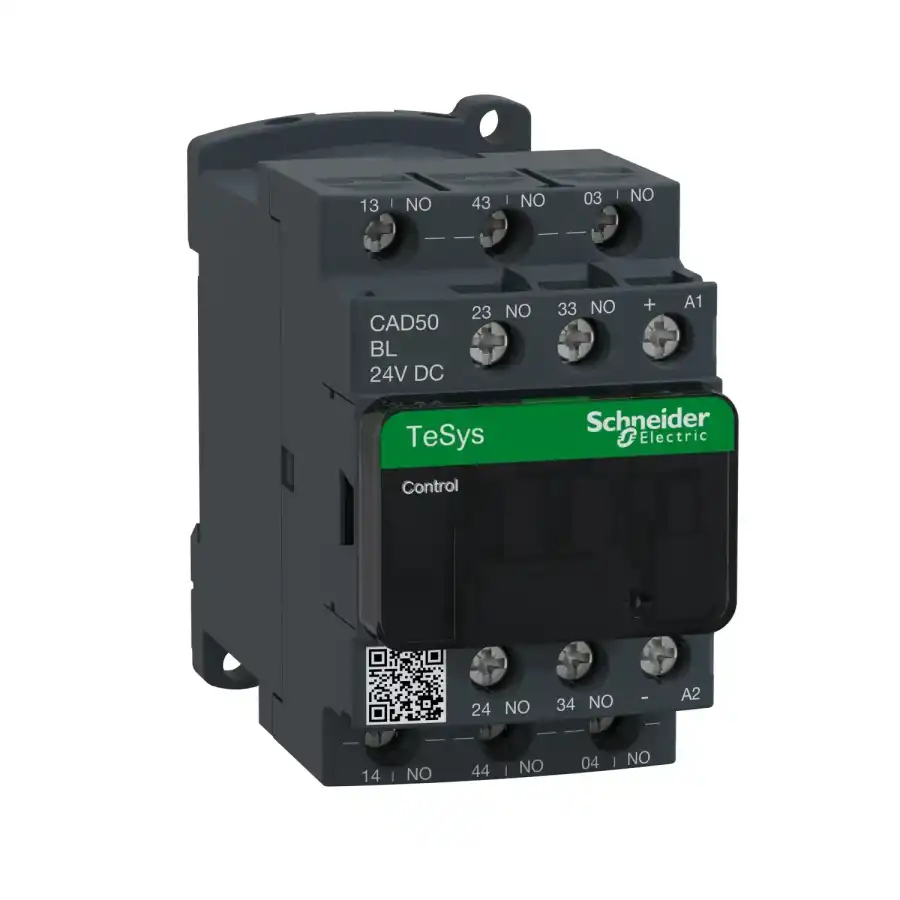

Kullanım kategorisi | AC-15 AC-14 DC-13 |
Kutup kontak düzenleme | 5 NA |
[Ue] nominal çalışma voltajı | <= 690 V AC 25...400 Hz |
Kontrol devresi tipi | DC düşük tüketim |
Kontrol devresi gerilimi | 24 V DC |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
[Ith] klasik açık hava termik akımı | 10 A (at 60 °C) |
Irms nominal kapama kapasitesi | 140 A AC 'e uygunIEC 60947-5-1 250 A DC 'e uygunIEC 60947-5-1 |
[Icw] nominal kısa süreli dayanma akımı | 100 A - 1 sn 120 A - 500 ms 140 A - 100 ms |
Ilgili sigorta değeri | 10 A gG conforming to IEC 60947-5-1 |
[Ui] nominal yalıtım voltajı | 600 V UL sertifikali 600 V CSA sertifikali 690 V 'e uygunIEC 60947-5-1 |
Montaj desteği | Ray Plaka |
Bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz |
Sıkma torku | 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
Kontrol devresi gerilim limitleri | 0,1...0,25 Uc -40…70 °C düşme DC 0,7...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC |
Çalışma süresi | 65...88 msn bobin enerjileme ve NA kapama 14...25 msn bobinin enerjisini kesme ve NA açma |
Mekanik dayanıklılık | 30 Mcycles |
Maksimum çalışma hızı | 180 cyc/mn |
Zaman sabiti | 40 ms |
W cinsinden kalkış gücü | 2,4 W 20 °C) |
W cinsinden tutma güç tüketimi | 2,4 W -de 20 °C |
Minimum anahtarlama gerilimi | 17 V |
Minimum anahtarlama akımı | 5 mA |
Çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında 1,5 ms enerji kesmede NK ve NA kontağı arasında |
Yalıtım direnci | > 10 MOhm |
Mekanik dayanıklılık | Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
Yükseklik | 77 mm |
Genişlik | 45 mm |
Derinlik | 93 mm |
Ürün ağırlığı | 0,58 kg |
