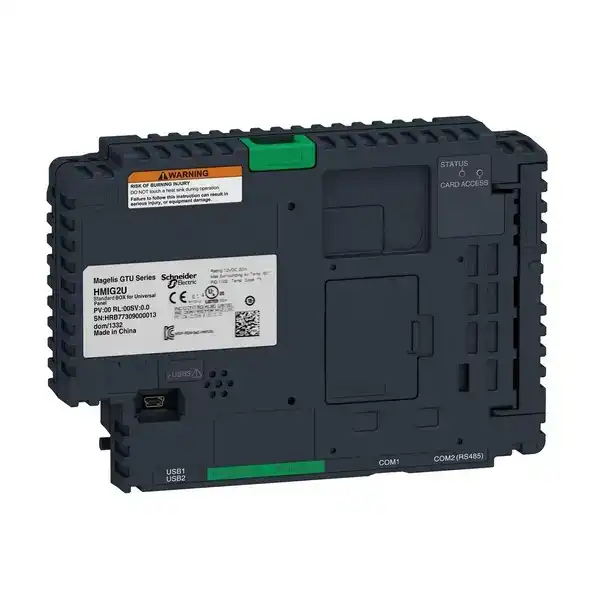

| Ana | Ürün serisi | Harmony GTU | | Ürün ya da bileşen tipi | Taban birimi | | Ürün grubu | Standard box | | Seri uyumluluğu | Harmony GTU Allen-Bradley ABB MitsubishI Omron Siemens | | [Us] nominal besleme gerilimi | 12...24 V DC güç besleme | Tamamlayıcı | Entegre bağlantı tipi | Ethernet TCP/IPile 2 RJ45 COM1 seri bağlantı SUB-D 9 RS232C, aktarim hizi: 2400...115200 bps COM2 seri bağlantı RJ45 RS485, aktarim hizi: 187,5 kbps USB 2.0 portuile 2 USB tip A USB 2.0 portu mini B USB | | Haberleşme port protokolü | Modbus Modbus TCP/IP Uni-Telway | | Işletim sistemi | Harmony | | Yazılım paketi | Vijeo Designer run time 8000 değişken | | Işlemci adı | CPU RISC | | Veri depolama ekipmanı | 1 GB built-in flash memory | | Port Ethernet | 10BASE-T/100BASE-T | | Bellek açıklaması | 256 MB RAM dahili (2 x 13 mm board) 512 kB NVRAM yedek bellek | | Slotların sayısı | 1 slot(lar) için SD kartı | | Gerçek zamanlı saat | Dahili | | Yerel sinyalleme | , yeşil LED sabit) için çalışma durumu (RUN) , yeşil LED sönen) için beklemede , turuncu LED yanıp sönen) için yazılım başlatılıyor , kırmızı LED sabit) için güç AÇIK , yeşil, turuncu ve kırmızı LED alternate) için modül hatası (ERR) , kırmızı/turuncu LED alternate) için pabuç durumu , yeşil/kırmızı LED alternate) için connection status | | Soğutma tipi | Doğal konveksiyon | | Genişlik | 188 mm | | Yükseklik | 131 mm | | Derinlik | 45 mm | | Ürün ağırlığı | 0,9 kg | Ortam | Standartlar | CSA C22.2 No 142 ANSI/ISA 12-12-01 UL 508 Sınıf I bölüm 2 CSA C22.2 No 213 IEC 61132-2 | | Ürün sertifikaları | CE CULus ATEX IEC-Ex RCM GL KC CUL EAC | | Hızlı geçici akımlara direnç | 1 kV 'e uygunIEC 61000-4-4 (sinyal portları) 2 kV 'e uygunIEC 61000-4-4 (güç portları) | | Elektrostatik deşarja direnç | 6 kV kontak deşarjı 'e uygunEN/IEC 61000-4-2 seviye 3 8 kV hava deşarjı 'e uygunEN/IEC 61000-4-2 seviye 3 | | Çalışma için ortam hava sıcaklığı | 0…60 °C | | Depolama için ortam hava sıcaklığı | -20…60 °C | | Kirletme derecesi | 2 'e uygunEN 61131-2 Ed.3 | | Çevresel özellik | Korozif gazsız | | Bağıl nem | 10…90 % yoğuşmasız | | Çalışma yüksekliği | 2000 m | | Titreşim direnci | 3,5 mm sabit genlik[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunEN/IEC 61131-2 9,8 m/s²[Alan](f =[Alan]9…150 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunEN/IEC 61131-2 | | Darbe dayanımı | 147 m/s² (X, Y, Z directions for 3 times) 'e uygunEN/IEC 61131-2 | | Elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testiseviye 3 'e uygunEN/IEC 61000-4-2 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 13,5 cm | | Package 1 Width | 21 cm | | Package 1 Length | 26 cm | | Package 1 Weight | 1,12 kg | | Unit Type of Package 2 | BB1 | | Number of Units in Package 2 | 1 | | Package 2 Height | 14,1 cm | | Package 2 Width | 21,5 cm | | Package 2 Length | 26,5 cm | | Package 2 Weight | 1,28 kg | | Unit Type of Package 3 | S04 | | Number of Units in Package 3 | 4 | | Package 3 Height | 30 cm | | Package 3 Width | 40 cm | | Package 3 Length | 60 cm | | Package 3 Weight | 5,716 kg | Sürdürülebilirlik Teklifi Sözleşme garantisi |
