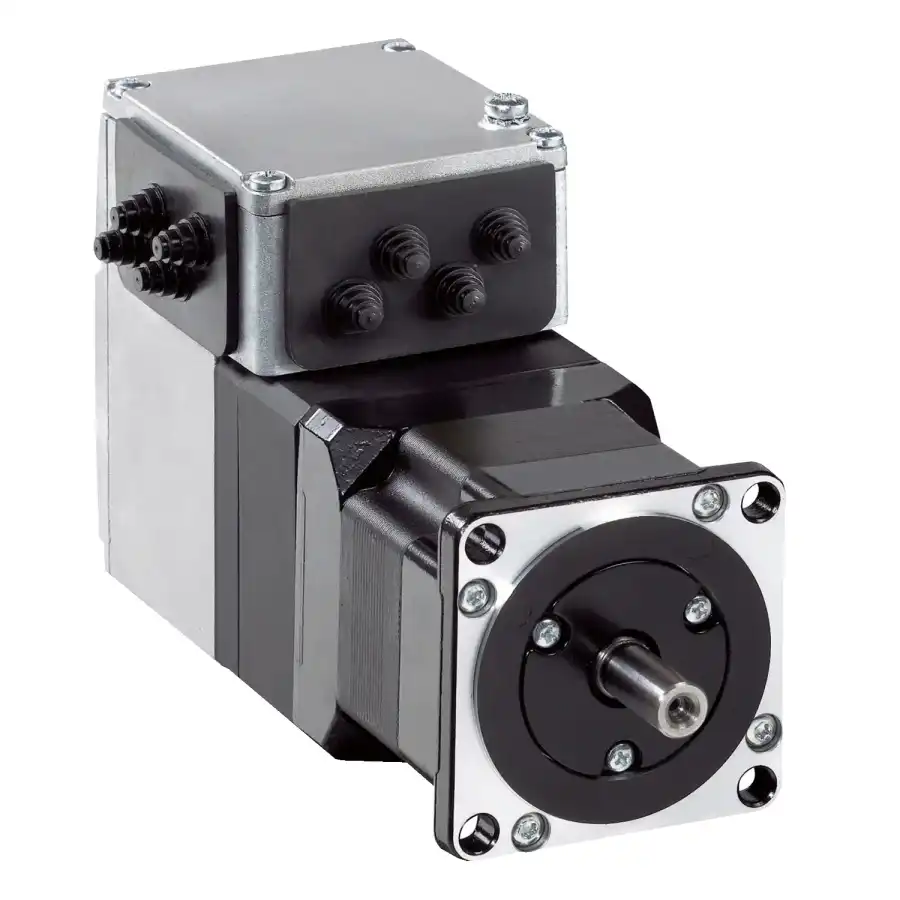

| Ana | Ürün serisi | Lexium entegre sürücü | | Ürün ya da bileşen tipi | Hareket entegre sürücü | | Ürün grubu | ILA | | Motor tipi | Ac senkron servo motor | | Motor kutuplarının sayısı | 6 | | Fazların ağ sayısı | Monofaze | | [Us] nominal besleme gerilimi | 24 V 36 V | | Şebeke tipi | DC | | Haberleşme arayüzü | Profibus DP, entegre | | Uzunluk | 209,3 mm | | Sargı tipi | Orta hızlı dönüş orta düzey moment | | Elektrikli bağlantı | Endüstriyel konnektör | | Frenleme | Ile | | Dişli kutusu tipi | Olmadan | | Nominal hız | 2600 rpm -de 24 V 4300 rpm -de 36 V | | Nominal tork | 0,45 N.m | | Tutma torku | 1,2 N.m frenleme | Tamamlayıcı | Iletim hızı | 9,6, 19,2, 45,45, 93,75, 187,5, 500, 1500, 3000, 6000 ve 12000 kbauds | | Montaj desteği | Flanş | | Motor flanş boyutu | 57 mm | | Motor yığını sayısı | 2 | | Ortalama bilezik çapı | 50 mm | | Ortalama bilezik derinliği | 1,6 mm | | Montaj deliklerinin sayısı | 4 | | Montaj delik çapı | 5,2 mm | | Montaj deliklerinin dairesel çapı | 66,6 mm | | Geri besleme tipi | Tek dönüşlü enkoder | | Şaft ucu | Deliksiz | | Ikinci şaft | Ikinci şaft ucu olmadan | | Şaft çapı | 9 mm | | Şaft uzunluğu | 20 mm | | Besleme gerilimi limitleri | 18…40 V | | Akım tüketimi | 7000 mA maksimum sürekli 8500 mA tepe | | Ilgili sigorta değeri | 10 A | | Giriş/çıkış tipi | 4 sinyal (her biri giriş ya da çıkış olarak kullanılabilir) | | Gerilim durumu 0 garantili | -3...4.5 V | | Gerilim durumu 1 garantili | 15...30 V | | Dijital giriş akımı | 10 mA 24 V on/STO_A'da için güvenlik girişi 3 mA 24 V on/STO_B'de için güvenlik girişi 2 mA 24 V'ta için 24 V sinyal arayüzü | | Dijital çıkış gerilimi | 23...25 V | | Maksimum anahtarlama akımı | 100 mA çıkış başına 200 mA toplam | | Koruma türü | Çıkış geriliminin aşırı yükü Çıkış geriliminin kısa devresi Güvenli tork kapatma | | Tepe durma torku | 0,72 N.m | | Sürekli durma torku | 0,45 N.m | | Hız geri besleme çözünürlüğü | 16384 nokta/dönüş x 4096 dönüş | | Doğruluk hatası | +/- 0,05 ° | | Rotor ataleti | 0,25 kg.cm² | | Maksimum radyal güç Fr | 107 N | | Maksimum eksenel güç Fa | 104 N (güç basıncı) 104 N (gerilim gücü) | | Saat cinsinden hizmet ömrü | 20000 h yatak | | Fren içeri çekme gücü | 10 W | | Fren bırakma süresi | 14 ms | | Fren uygulama süresi | 13 ms | | İşaretleme | CE | | Soğutmanın tipi | Doğal konveksiyon | | Ürün ağırlığı | 1,7 kg | Ortam | Standartlar | EN/IEC 50178 EN 61800-3:2001, ikinci ortam IEC 61800-3, Ed 2 EN 61800-3 : 2001-02 EN/IEC 61800-3 EN 50347 IEC 60072-1 | | Ürün sertifikaları | TÜV UL cUL | | Çalışma için ortam hava sıcaklığı | 50…65 °C (°C başına % 2 güç düşüşüyle) 0…50 °C (olmadan) | | Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | 105 °C güç yükseltici 110 °C motor | | Depolama ortam koşulları | -25…70 °C | | Çalışma yüksekliği | <= 1000 m olmadan | | Bağıl Nem | 15…85 % yoğuşmasız | | Titreşim direnci | 20 m/s² (f= 10…500 Hz) 10 döngü 'e uygunEN/IEC 60068-2-6 | | Darbe dayanımı | 150 m/s² 1000 şok 'e uygunEN/IEC 60068-2-29 | | IP koruma derecesi | IP41 şaft burç: conforming to EN/IEC 60034-5 IP54 şaft burç dışında toplam: conforming to EN/IEC 60034-5 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 8,0 cm | | Package 1 Width | 19,0 cm | | Package 1 Length | 39,0 cm | | Package 1 Weight | 2,5 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | | PVC içermez | Evet | Sözleşme garantisi |
