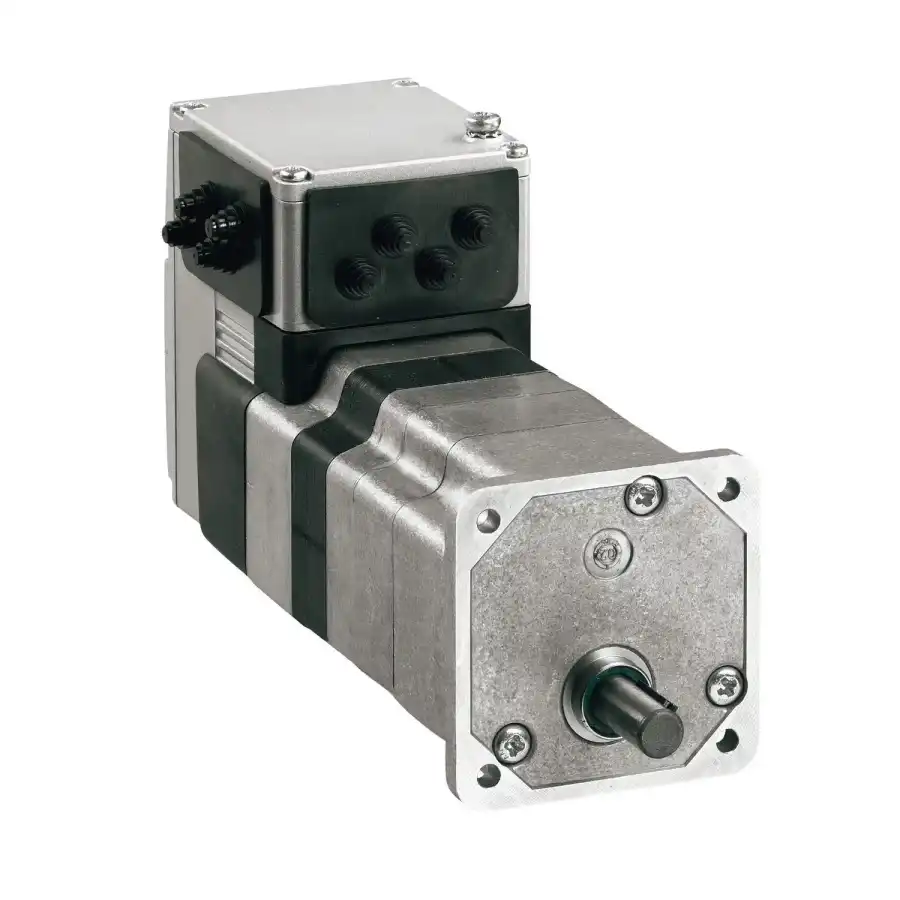

| Ana | Ürün serisi | Lexium entegre sürücü | | Ürün ya da bileşen tipi | Hareket entegre sürücü | | Ürün grubu | ILE | | Motor tipi | Fırçasız dc motor | | Motor kutuplarının sayısı | 6 | | Fazların ağ sayısı | Monofaze | | [Us] nominal besleme gerilimi | 36 V 24 V | | Şebeke tipi | DC | | Haberleşme arayüzü | Profibus DP, entegre | | Uzunluk | 174 mm | | Sargı tipi | Orta hızlı dönüş orta düzey moment | | Elektrikli bağlantı | Baskılı devre kartı konnektörü | | Frenleme | Olmadan | | Dişli kutusu tipi | Düz dişli, 3 aşamalı | | Azalma oranı | 38:1 (75:2) | | Nominal hız | 107 rpm -de 24 V 128 rpm -de 36 V | | Nominal tork | 5,8 N.m -de 24 V 6 N.m -de 36 V | Tamamlayıcı | Iletim hızı | 9,6, 19,2, 45,45, 93,75, 187,5, 500, 1500, 3000, 6000 ve 12000 kbauds | | Montaj desteği | Flanş | | Motor flanş boyutu | 66 mm | | Motor yığını sayısı | 1 | | Ortalama bilezik çapı | 16 mm | | Ortalama bilezik derinliği | 4 mm | | Montaj deliklerinin sayısı | 4 | | Montaj delik çapı | 4,4 mm | | Montaj deliklerinin dairesel çapı | 73,54 mm | | Geri besleme tipi | BLDC enkoder | | Şaft ucu | Kilitli | | Ikinci şaft | Ikinci şaft ucu olmadan | | Şaft çapı | 10 mm | | Şaft uzunluğu | 25 mm | | Anahtar genişliği | 16 mm | | Besleme gerilimi limitleri | 18…40 V | | Akım tüketimi | 7000 mA tepe 5500 mA maksimum sürekli | | Ilgili sigorta değeri | 10 A | | Giriş/çıkış tipi | 4 sinyal (her biri giriş ya da çıkış olarak kullanılabilir) | | Gerilim durumu 0 garantili | -3...4.5 V | | Gerilim durumu 1 garantili | 15...30 V | | Dijital giriş akımı | 10 mA 24 V on/STO_A'da için güvenlik girişi 3 mA 24 V on/STO_B'de için güvenlik girişi 2 mA 24 V'ta için 24 V sinyal arayüzü | | Dijital çıkış gerilimi | 23...25 V | | Maksimum anahtarlama akımı | 100 mA çıkış başına 200 mA toplam | | Koruma türü | Çıkış geriliminin kısa devresi Güvenli tork kapatma Çıkış geriliminin aşırı yükü | | Maksimum besleme akımı | 0,06 A -de 36 V (güç aşaması devre dışı bırakıldı) 0,1 A -de 24 V (güç aşaması devre dışı bırakıldı) 4 A -de 24 V 3,4 A -de 36 V | | Nominal çıkış gücü | 65 W -de 24 V 81 W -de 36 V | | Tepe durma torku | 10,94 N.m -de 36 V 7,9 N.m -de 24 V | | Sürekli durma torku | 8,2 N.m | | Detent torku | 3 N.m | | Hız geri besleme çözünürlüğü | 12 nokta/dönüş motor 0,8° dişli kutusu çıkışı | | Doğruluk hatası | +/- 1 nokta | | Maksimum toronal boşluk | 1 ° | | Rotor ataleti | 211 kg.cm² | | Maksimum mekanik hız | 133 rpm | | Maksimum radyal güç Fr | 200 N (uzun süreli çalışma) 200 N (kısa süreli çalışma) | | Maksimum eksenel güç Fa | 10 N (uzun süreli çalışma) 80 N (kısa süreli çalışma) | | Saat cinsinden hizmet ömrü | 2500 h yatak kısa süreli çalışma 15000 h yatak uzun süreli çalışma | | İşaretleme | CE | | Soğutmanın tipi | Doğal konveksiyon | | Ürün ağırlığı | 1,85 kg | Ortam | Standartlar | EN 50347 EN/IEC 50178 EN/IEC 61800-3 EN 61800-3 : 2001-02 IEC 60072-1 IEC 61800-3, Ed 2 EN 61800-3:2001, ikinci ortam | | Ürün sertifikaları | UL cUL TÜV | | Çalışma için ortam hava sıcaklığı | 50…65 °C (°C başına % 2 güç düşüşüyle) 0…50 °C (olmadan) | | Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | 105 °C güç yükseltici 110 °C motor | | Depolama ortam koşulları | -25…70 °C | | Çalışma yüksekliği | <= 1000 m olmadan | | Bağıl Nem | 15…85 % yoğuşmasız | | Titreşim direnci | 20 m/s² (f= 10…500 Hz) 10 döngü 'e uygunEN/IEC 60068-2-6 | | Darbe dayanımı | 150 m/s² 1000 şok 'e uygunEN/IEC 60068-2-29 | | IP koruma derecesi | IP41 şaft burç: conforming to EN/IEC 60034-5 IP54 şaft burç dışında toplam: conforming to EN/IEC 60034-5 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 11,5 cm | | Package 1 Width | 19 cm | | Package 1 Length | 39,5 cm | | Package 1 Weight | 2,285 kg | | Unit Type of Package 2 | S06 | | Number of Units in Package 2 | 16 | | Package 2 Height | 73,5 cm | | Package 2 Width | 60 cm | | Package 2 Length | 80 cm | | Package 2 Weight | 49,304 kg | | Package 3 Height | 77,0 cm | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Kullanım Sonu Bilgileri | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | | PVC içermez | Evet | Sözleşme garantisi |
