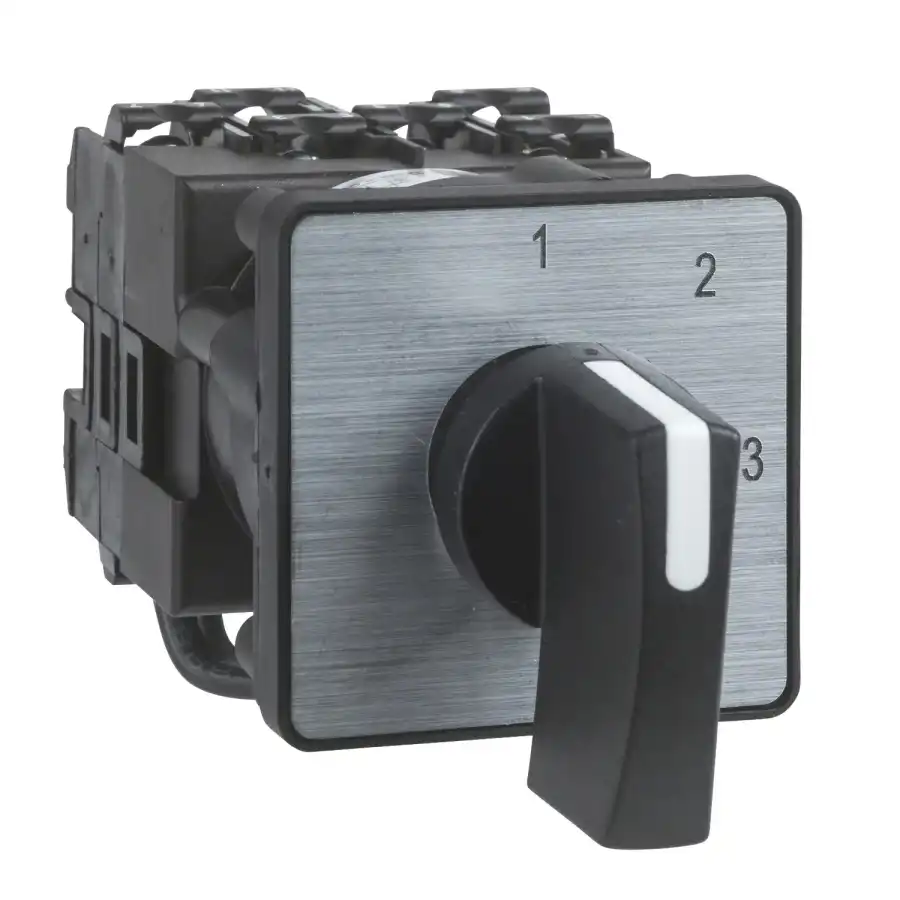

| Ana | Ürün serisi | Harmony K | | Ürün ya da bileşen tipi | Eksiksiz kam anahtarı | | Bileşen adı | K1 | | [Ith] klasik açık hava termik akımı | 12 A | | Montaj konumu | Ön | | Sabitleme Modu | Çoklu sabitleme | | Kam anahtarı başlık tipi | Ön plakalı 45 x 45 mm | | Operatörün tipi | Siyah kol, uzunluk = 35 mm | | Döner kol kilitleme | Olmadan | | Açıklama sunumu | Ile metalik yazi, 0 - 1 - 2 siyah isaret | | Kam anahtarı fonksiyonu | Kademeli anahtar | | Geri dönüş | Olmadan | | Kapalı konum | Kapalı konumu ile | | Kutup tanımı | 1P | | Anahtarlama konumları | Sağ: 0° - 45° - 90° | | IP koruma derecesi | IP40 conforming to IEC 60529 | Tamamlayıcı | Adımların sayısı | 2 | | Anahtarlama açısı | 45 ° | | [Ui] nominal yalıtım voltajı | 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 | | [Ithe] klasik muhafazalı termik akım | 10 A | | W cinsinden nominal çalışma gücü | 10500 W AC-21, 500...660 V 3 faz 'e uygunIEC 947-3 1100 W AC-3, 230 V 3 faz 'e uygunIEC 947-3 1500 W AC-23A, 230 V 3 faz 'e uygunIEC 947-3 1500 W AC-3, 400 V 1 faz 'e uygunIEC 947-3 1500 W AC-3, 400 V 3 faz 'e uygunIEC 947-3 1500 W AC-3, 500 V 3 faz 'e uygunIEC 947-3 1500 W AC-3, 690 V 3 faz 'e uygunIEC 947-3 2200 W AC-23A, 400 V 3 faz 'e uygunIEC 947-3 2200 W AC-23A, 500 V 3 faz 'e uygunIEC 947-3 2200 W AC-23A, 690 V 3 faz 'e uygunIEC 947-3 4800 W AC-21, 230 V 3 faz 'e uygunIEC 947-3 600 W AC-3, 230 V 1 faz 'e uygunIEC 947-3 8300 W AC-21, 400 V 3 faz 'e uygunIEC 947-3 | | [Ie] nominal çalışma akımı AC | 1,8 A -de 690 V AC-3 3 faz 'e uygunIEC 947-3 2,8 A -de 500 V AC-3 3 faz 'e uygunIEC 947-3 2,8 A -de 690 V AC-23A 3 faz 'e uygunIEC 947-3 3,3 A -de 400 V AC-3 3 faz 'e uygunIEC 947-3 3,8 A -de 500 V AC-23A 3 faz 'e uygunIEC 947-3 4,6 A -de 230 V AC-3 3 faz 'e uygunIEC 947-3 4,8 A -de 400 V AC-23A 3 faz 'e uygunIEC 947-3 5,6 A -de 230 V AC-23A 3 faz 'e uygunIEC 947-3 1 A -de 500 V AC-15 'e uygunIEC 947-5-1 2 A -de 400 V AC-15 'e uygunIEC 947-5-1 3 A -de 230 V AC-15 'e uygunIEC 947-5-1 | | Elektrik dayanıklılığı | 1000000 cycles AC-15 1000000 cycles AC-21 500000 cycles AC-23 500000 cycles AC-3 | | Maksimum çalışma hızı | 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15 | | Nominal kısa devre kesme akımı (Isc) | 10000 A | | Kisa devre korumasi | 16 A kartuş sigorta, tip gG | | [Uimp] nominal darbe dayanım voltajı | 4 kV yalıtım fonksiyonunda 6 kV 'e uygunIEC 947-1 | | Kontak işlemi | Yavaş kesen | | Pozitif açıklık | Ile | | Elektrikli bağlantı | Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 1 x 2,5 mm² | | Mekanik dayanıklılık | 1000000 cycles | | CAD genel genişliği | 45 mm | | CAD genel yüksekliği | 45 mm | | CAD genel derinliği | 77 mm | | Ürün ağırlığı | 0,115 kg | Ortam | Standartlar | IEC 60947-3 için güç devresi IEC 60947-5-1 için kontrol devresi CENELEC EN 50013 | | Ürün sertifikaları | CSA 240 V 3 hp 3 faz 2 -kutup(lar) UL 240 V 0,33 hp 1 faz 2 -kutup(lar) CSA 240 V 1 hp 1 faz UL 240 V 1 hp 3 faz | | Koruyucu bakım | TC | | Nominal çalışma ortam sıcaklığı | -25…55 °C | | Depolama ortam koşulları | -40…70 °C | | Darbe dayanımı | 30 gn 'e uygunIEC 68-2-27 | | Titreşim direnci | 5 gn[Alan](f =[Alan]10…150 Hz) 'e uygunIEC 68-2-6 | | Aşırı gerilim kategorisi | Class II 'e uygunIEC 536 Class II 'e uygunNF C 20-030 | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 6,500 cm | | Package 1 Width | 6,500 cm | | Package 1 Length | 11,000 cm | | Package 1 Weight | 133,000 g | | Unit Type of Package 2 | S01 | | Number of Units in Package 2 | 10 | | Package 2 Height | 15,000 cm | | Package 2 Width | 15,000 cm | | Package 2 Length | 40,000 cm | | Package 2 Weight | 1,481 kg | | Unit Type of Package 3 | P06 | | Number of Units in Package 3 | 320 | | Package 3 Height | 75,000 cm | | Package 3 Width | 80,000 cm | | Package 3 Length | 60,000 cm | | Package 3 Weight | 55,392 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi | | Toksik ağır metal içermez | Evet | | Cıva içermez | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | RoHS muafiyet bilgileri | Evet | | Çevre Beyanı | Çevresel Ürün Profili | | Döngüsellik Profili | Belirli geri dönüşüm işlemlerine gerek yoktur | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | |
