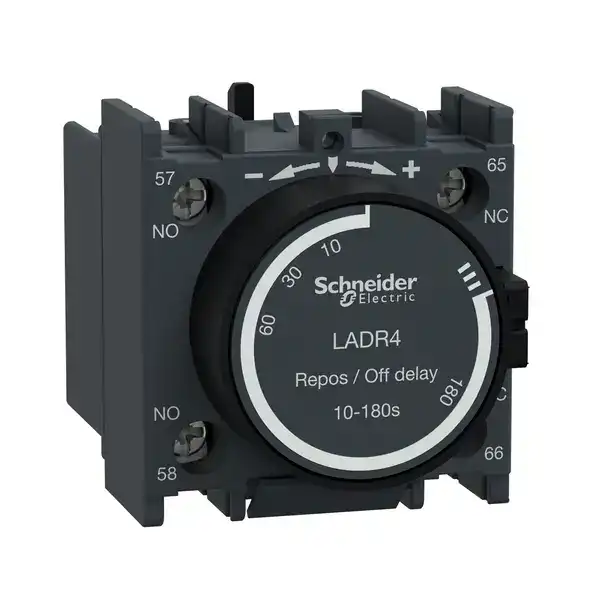

| Ana | Seri | TeSys TeSys Deca | | Ürün adı | TeSys D TeSys Deca | | Ürün ya da bileşen tipi | Zaman gecikme yardımcı kontak bloğu | | Seri uyumluluğu | TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D | | Montaj konumu | Ön | | Kutup kontak düzenleme | 1 NA + 1 NK | | Contacts operation | Time delay | | Zamanlayıcı tipi | Kapatma gecikmesi | | Zaman gecikme aralığı | 10...180 s | | [Ue] nominal çalışma voltajı | 690 V AC 25...400 Hz | | [Ie] nominal çalışma akımı | 6 A -de 120 V AC-15 1,04 A -de 690 V AC-15 0,55 A -de 125 V DC-13 0,1 A -de 600 V DC-13 | | [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-5-1 600 V 'e uygunUL 60947-5-1 600 V 'e uygunCSA C22.2 No 60947-5-1 | | [Ith] klasik açık hava termik akımı | 10 A -de <60 °C | | Standartlar | GB/T 14048.5 | | Ürün sertifikaları | IECEE CB Scheme UL CSA CCC EAC UKCA | Tamamlayıcı | Irms nominal kapama kapasitesi | 140 A -de <= 690 V AC 'e uygunIEC 60947-5-1 250 A -de <= 690 V DC 'e uygunIEC 60947-5-1 | | Izin verilebilir kısa süreli akım | 100 A -de <60 °C 1 sn 120 A -de <60 °C 500 ms 140 A -de <60 °C 100 ms | | Koruma tipi | GG sigorta 10 A | | Mekanik dayanıklılık | 5 Mcycles | | Minimum anahtarlama akımı | 5 mA | | Minimum anahtarlama gerilimi | 17 V | | Çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması | | Yalıtım direnci | > 10 MOhm | | Bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²sert Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²sert Vida kelepçesi terminalleri | | Sıkma torku | 1,7 N.m - tornavidayla düz Ø 6 mm 1,7 N.m - tornavidayla Philips No 2 1,7 N.m - tornavidayla pozidriv No 2 | | Yükseklik | 48 mm | | Genişlik | 44 mm | | Derinlik | 61 mm | | Renk | Koyu gri | Ortam | Çevresel özellik | Normal ortam | | IP koruma derecesi | IP20 'e uygunIEC 60529 | | Koruyucu bakım | TH 'e uygunIEC 60068 | | Depolama ortam koşulları | -60…80 °C | | Çalışma için ortam hava sıcaklığı | -40…70 °C | | Çalışma yüksekliği | 3000 m | Paketleme üniteleri | Unit Type of Package 1 | PCE | | Number of Units in Package 1 | 1 | | Package 1 Height | 5,2 cm | | Package 1 Width | 6,5 cm | | Package 1 Length | 5,0 cm | | Package 1 Weight | 75,6 g | | Unit Type of Package 2 | BB1 | | Number of Units in Package 2 | 10 | | Package 2 Height | 5,2 cm | | Package 2 Width | 12,8 cm | | Package 2 Length | 24,0 cm | | Package 2 Weight | 756,0 g | | Unit Type of Package 3 | S03 | | Number of Units in Package 3 | 140 | | Package 3 Height | 30,0 cm | | Package 3 Width | 30,0 cm | | Package 3 Length | 40,0 cm | | Package 3 Weight | 11,129 kg | Sürdürülebilirlik Teklifi | Sürdürülebilir teklif durumu | Green Premium ürünü | | REACh Düzenlemesi | REACh Bildirisi | | REACh, SVHC içermez | Evet | | EU RoHS Direktifi | Uyumlu EU RoHS Bildirisi | | Cıva içermez | Evet | | RoHS muafiyet bilgileri | Evet | | Çin RoHS Düzenlemesi | Çin RoHS beyanı | | Çevre Beyanı | Çevresel Ürün Profili | | WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. | | PVC içermez | Evet | Sözleşme garantisi |
