| Motor gücü kW | 4 kW at 220...230 V AC 50 Hz (AC-3)
7,5 kW at 380...400 V AC 50 Hz (AC-3)
9 kW at 415 V AC 50 Hz (AC-3)
9 kW at 440 V AC 50 Hz (AC-3)
10 kW at 500 V AC 50 Hz (AC-3)
10 kW at 660...690 V AC 50 Hz (AC-3)
4 kW at 220...230 V AC 50 Hz (AC-3e)
7,5 kW at 380...400 V AC 50 Hz (AC-3e)
9 kW at 415 V AC 50 Hz (AC-3e)
9 kW at 440 V AC 50 Hz (AC-3e)
10 kW at 500 V AC 50 Hz (AC-3e)
10 kW at 660...690 V AC 50 Hz (AC-3e)
|
| Motor gücü hp | 1 hp at 115 V AC 60 Hz for 1 faz motors
3 hp at 230/240 V AC 60 Hz for 1 faz motors
5 hp at 200/208 V AC 60 Hz for 3 faz motors
5 hp at 230/240 V AC 60 Hz for 3 faz motors
10 hp at 460/480 V AC 60 Hz for 3 faz motors
15 hp at 575/600 V AC 60 Hz for 3 faz motors
|

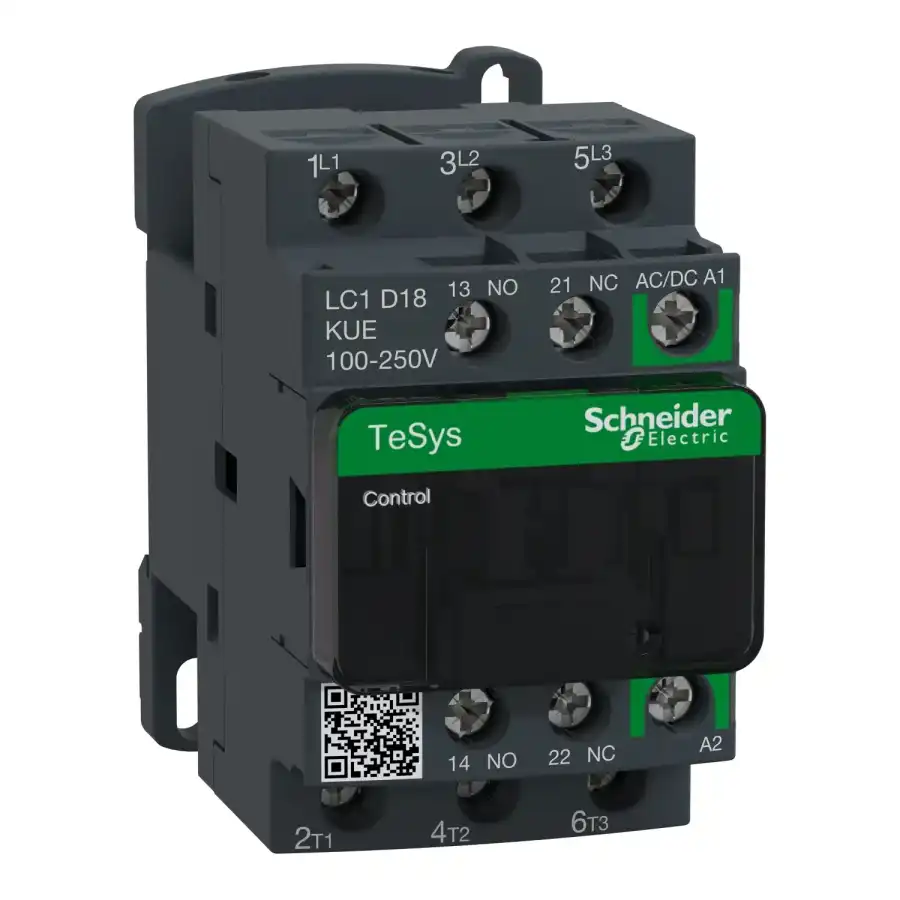

| Uyumluluk kodu | LC1D
|
| Kutup kontak düzenleme | 3 NA
|
| Koruyucu kapak | Ile
|
| [Ith] klasik açık hava termik akımı | 10 A (at 60 °C) for sinyalleme devresi
32 A (at 60 °C) for güç devresi
|
| Irms nominal kapama kapasitesi | 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
300 A at 440 V for güç devresi conforming to IEC 60947
|
| Nominal kesme kapasitesi | 300 A at 440 V for güç devresi conforming to IEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı | 100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresi
40 A 40 °C - 10 min for güç devresi
84 A 40 °C - 1 min for güç devresi
145 A 40 °C - 10 s for güç devresi
240 A 40 °C - 1 sn for güç devresi
|
| Ilgili sigorta değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
50 A gG at <= 690 V coordination tip 1 for güç devresi
35 A gG at <= 690 V coordination tip 2 for güç devresi
|
| Ortalama empedans | 2,5 mOhm - Ith 32 A 50 Hz for güç devresi
|
| Kutup başına güç dağılımı | 2,5 W AC-1
0,8 W AC-3
0,8 W AC-3e
|
| [Ui] nominal yalıtım voltajı | Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
|
| Aşırı gerilim kategorisi | III
|
| Kirletme derecesi | 3
|
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947
|
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
| Mekanik dayanıklılık | 15 Mcycles
|
| Elektrik dayanıklılığı | 2,2 Mcycles 15 A AC-3 Ue'de <= 440 V
0,9 Mcycles 32 A AC-1 Ue'de <= 440 V
2,2 Mcycles 15 A AC-3e Ue'de <= 440 V
|
| Kontrol devresi tipi | AC/DC -de 50/60 Hz AC/DC electronic
|
| Bobin teknolojisi | Yerleşik çift yönlü tepe noktası sınırlaması
|
| Kontrol devresi gerilim limitleri | <= 0.1 Uc -40…70 °C düşme AC/DC
0,85...1,1 Uc -40…60 °C çalışma AC/DC
1...1.1 Uc 60…70 °C çalışma AC/DC
|
| VA cinsinden kalkış gücü | 25 VA 50/60 Hz (at 20 °C)
|
| W cinsinden kalkış gücü | 18 W 20 °C)
|
| VA cinsinden tutma güç tüketimi | 1,6 VA 50/60 Hz (at 20 °C)
|
| W cinsinden tutma güç tüketimi | 1,1 W -de 20 °C
|
| Isı dağılımı | 1,1 W at 50/60 Hz
|
| Çalışma süresi | 45...55 ms kapama
20...90 ms açma
|
| Maksimum çalışma hızı | 3600 cyc/h -de <60 °C
|
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı
|
| Sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
|
| Yardımcı kontak düzenleme | 1 NA + 1 NK
|
| Yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
|
| Sinyalleme devre frekansı | 25...400 Hz
|
| Minimum anahtarlama gerilimi | 17 V for sinyalleme devresi
|
| Minimum anahtarlama akımı | 5 mA for sinyalleme devresi
|
| Yalıtım direnci | > 10 MOhm for sinyalleme devresi
|
| Çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
|
| Montaj desteği | Plaka
Ray
|
