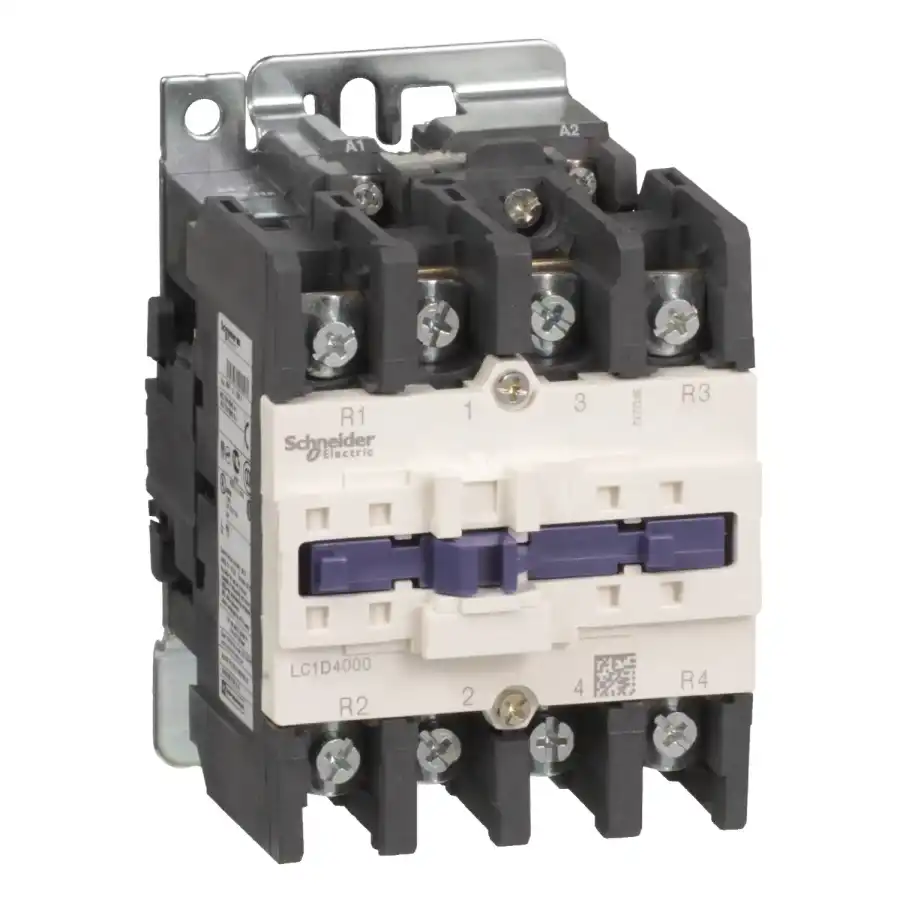

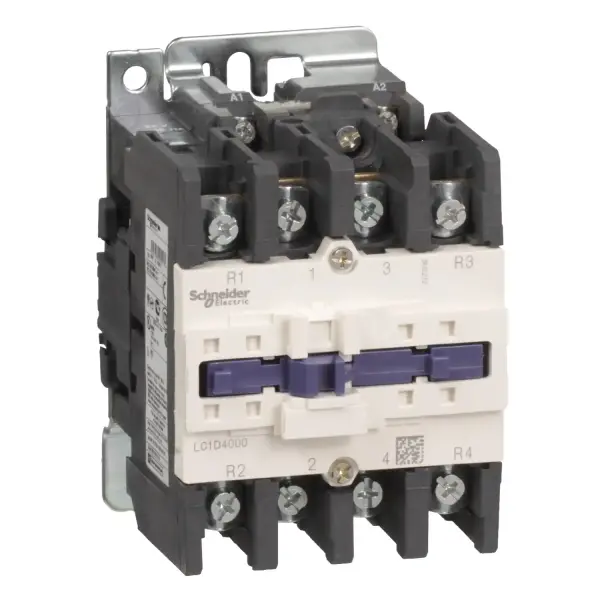

| Uyumluluk kodu | LC1D |
| Kutup kontak düzenleme | 2 NA + 2 NK |
| Koruyucu kapak | Olmadan |
| [Ith] klasik açık hava termik akımı | 60 A (at 60 °C) for güç devresi |
| Irms nominal kapama kapasitesi | 800 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal kesme kapasitesi | 800 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 320 A 40 °C - 10 s for güç devresi 720 A 40 °C - 1 sn for güç devresi 72 A 40 °C - 10 min for güç devresi 165 A 40 °C - 1 min for güç devresi |
| Ilgili sigorta değeri | 80 A gG at <= 690 V coordination tip 1 for güç devresi 80 A gG at <= 690 V coordination tip 2 for güç devresi |
| Ortalama empedans | 1,5 mOhm - Ith 60 A 50 Hz for güç devresi |
| Kutup başına güç dağılımı | 5,4 W AC-1 |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
| Aşırı gerilim kategorisi | III |
| Kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 6 Mcycles |
| Elektrik dayanıklılığı | 1,4 Mcycles 60 A AC-1 Ue'de <= 440 V |
| Kontrol devresi tipi | AC -de 50/60 Hz |
| Bobin teknolojisi | Yerleşik süpresör modülü olmadan |
| Kontrol devresi gerilim limitleri | 0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz 0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz 1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz |
| VA cinsinden kalkış gücü | 245 VA 60 Hz cos phi 0,75 (at 20 °C) 245 VA 50 Hz cos phi 0,75 (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Isı dağılımı | 4…5 W at 50/60 Hz |
| Çalışma süresi | 4...19 msn açma 12...26 msn kapama |
| Maksimum çalışma hızı | 3600 cyc/h -de <60 °C |
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: katı kablo uçsuz |
| Sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Montaj desteği | Ray Plaka |
