| Motor gücü kW | 15 kW -de 220...230 V AC 50/60 Hz (AC-3)
22 kW -de 380...400 V AC 50/60 Hz (AC-3)
30 kW -de 500 V AC 50/60 Hz (AC-3)
33 kW -de 660...690 V AC 50/60 Hz (AC-3)
25 kW -de 415 V AC 50/60 Hz (AC-3)
30 kW -de 440 V AC 50/60 Hz (AC-3)
11 kW -de 400 V AC 50/60 Hz (AC-4)
15 kW -de 220...230 V AC 50/60 Hz (AC-3e)
22 kW -de 380...400 V AC 50/60 Hz (AC-3e)
30 kW -de 500 V AC 50/60 Hz (AC-3e)
33 kW -de 660...690 V AC 50/60 Hz (AC-3e)
25 kW -de 415 V AC 50/60 Hz (AC-3e)
30 kW -de 440 V AC 50/60 Hz (AC-3e)
|
| Motor gücü hp | 3 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
7,5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
15 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
|

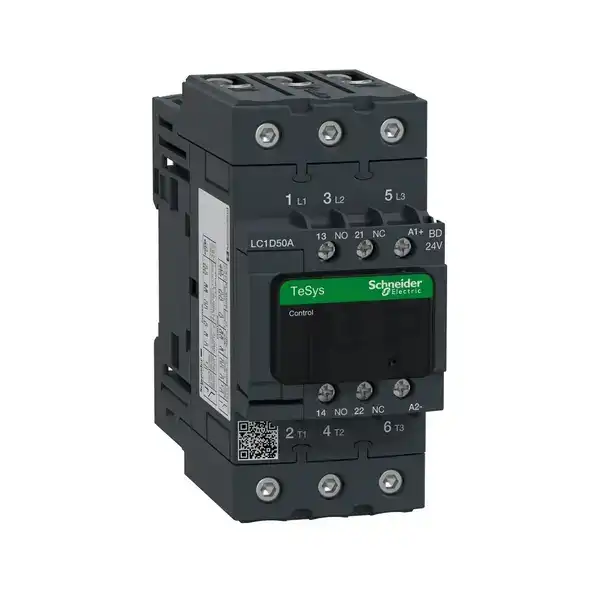

| Uyumluluk kodu | LC1D
|
| Kutup kontak düzenleme | 3 NA
|
| Kontak uyumluluğu | M4
|
| Koruyucu kapak | Ile
|
| [Ith] klasik açık hava termik akımı | 10 A -de <60 °C için sinyalleme devresi
80 A -de <60 °C için güç devresi
|
| Irms nominal kapama kapasitesi | 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
900 A -de 440 V için güç devresi 'e uygunIEC 60947
|
| Nominal kesme kapasitesi | 900 A -de 440 V için güç devresi 'e uygunIEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı | 400 A -de <40 °C - 10 s için güç devresi
810 A -de <40 °C - 1 sn için güç devresi
84 A -de <40 °C - 10 min için güç devresi
208 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
|
| Ilgili sigorta değeri | 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
100 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
100 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
|
| Ortalama empedans | 1,5 mOhm - Ith 80 A 50 Hz için güç devresi
|
| Kutup başına güç dağılımı | 3,7 W AC-3
9,6 W AC-1
3,7 W AC-3e
|
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1
|
| Aşırı gerilim kategorisi | III
|
| Kirletme derecesi | 3
|
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947
|
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
| Mekanik dayanıklılık | 10 Mcycles
|
| Elektrik dayanıklılığı | 1,45 Mcycles 50 A AC-3 Ue'de <= 440 V
0,5 Mcycles 80 A AC-1 Ue'de <= 440 V
1,45 Mcycles 50 A AC-3e Ue'de <= 440 V
|
| Kontrol devresi tipi | DC standart
|
| Bobin teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
|
| Kontrol devresi gerilim limitleri | 0,1...0,3 Uc -40…70 °C düşme DC
0,75...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC
|
| W cinsinden kalkış gücü | 19 W 20 °C)
|
| W cinsinden tutma güç tüketimi | 7,4 W -de 20 °C
|
| Çalışma süresi | 42,5...57,5 ms kapama
16...24 msn açma
|
| Zaman sabiti | 34 ms
|
| Maximum operating rate | 3600 cyc/h -de <60 °C
|
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vidalı bağlantı 1 1…35 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vidalı bağlantı 2 1…25 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vidalı bağlantı 1 1…35 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vidalı bağlantı 2 1…25 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vidalı bağlantı 1 1…35 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vidalı bağlantı 2 1…25 mm² - kablo sertligi: katı kablo uçsuz
|
| Sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
|
| Yardımcı kontak düzenleme | 1 NA + 1 NK
|
| Yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
|
| Sinyalleme devre frekansı | 25...400 Hz
|
| Minimum anahtarlama gerilimi | 17 V için sinyalleme devresi
|
| Minimum anahtarlama akımı | 5 mA için sinyalleme devresi
|
| Yalıtım direnci | > 10 MOhm için sinyalleme devresi
|
| Çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
|
| Montaj desteği | Plaka
Ray
|
