| Motor gücü kW | 22 kW at 220...230 V AC 50 Hz (AC-3)
37 kW at 380...400 V AC 50 Hz (AC-3)
45 kW at 415...440 V AC 50 Hz (AC-3)
55 kW at 500 V AC 50 Hz (AC-3)
45 kW at 660...690 V AC 50 Hz (AC-3)
15 kW at 400 V AC 50 Hz (AC-4)
22 kW at 220...230 V AC 50 Hz (AC-3e)
37 kW at 380...400 V AC 50 Hz (AC-3e)
45 kW at 415...440 V AC 50 Hz (AC-3e)
55 kW at 500 V AC 50 Hz (AC-3e)
45 kW at 660...690 V AC 50 Hz (AC-3e)
|
| Motor gücü hp | 7,5 hp at 120 V AC 50/60 Hz for 1 faz motors
15 hp at 230/240 V AC 50/60 Hz for 1 faz motors
30 hp at 200/208 V AC 50/60 Hz for 3 faz motors
30 hp at 230/240 V AC 50/60 Hz for 3 faz motors
60 hp at 460/480 V AC 50/60 Hz for 3 faz motors
60 hp at 575/600 V AC 50/60 Hz for 3 faz motors
|

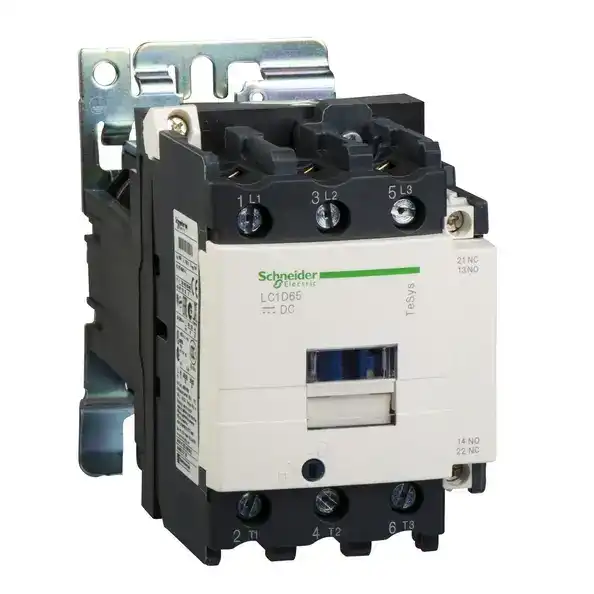

| Uyumluluk kodu | LC1D
|
| Kutup kontak düzenleme | 3 NA
|
| Koruyucu kapak | Ile
|
| [Ith] klasik açık hava termik akımı | 10 A (at 60 °C) for sinyalleme devresi
125 A (at 60 °C) for güç devresi
|
| Irms nominal kapama kapasitesi | 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
1100 A at 440 V for güç devresi conforming to IEC 60947
|
| Nominal kesme kapasitesi | 1100 A at 440 V for güç devresi conforming to IEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı | 640 A 40 °C - 10 s for güç devresi
990 A 40 °C - 1 sn for güç devresi
135 A 40 °C - 10 min for güç devresi
320 A 40 °C - 1 min for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresi
|
| Ilgili sigorta değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
200 A gG at <= 690 V coordination tip 1 for güç devresi
160 A gG at <= 690 V coordination tip 2 for güç devresi
|
| Ortalama empedans | 0,8 mOhm - Ith 125 A 50 Hz for güç devresi
|
| Kutup başına güç dağılımı | 5,1 W AC-3
12,5 W AC-1
5,1 W AC-3e
|
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
|
| Aşırı gerilim kategorisi | III
|
| Kirletme derecesi | 3
|
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947
|
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
| Mekanik dayanıklılık | 4 Mcycles
|
| Elektrik dayanıklılığı | 0,8 Mcycles 125 A AC-1 Ue'de <= 440 V
1,5 Mcycles 80 A AC-3 Ue'de <= 440 V
1,5 Mcycles 80 A AC-3e Ue'de <= 440 V
|
| Kontrol devresi tipi | DC standart
|
| Bobin teknolojisi | Yerleşik süpresör modülü olmadan
|
| Kontrol devresi gerilim limitleri | 0,1...0,3 Uc -40…70 °C düşme DC
0,85...1,1 Uc -40…55 °C çalışma DC
1...1.1 Uc 55…70 °C çalışma DC
|
| W cinsinden kalkış gücü | 22 W 20 °C)
|
| W cinsinden tutma güç tüketimi | 22 W -de 20 °C
|
| Çalışma süresi | 95...130 msn kapama
20...35 msn açma
|
| Zaman sabiti | 75 ms
|
| Maksimum çalışma hızı | 3600 cyc/h -de <60 °C
|
| Maksimum çalışma hızı | 3600 cyc/h at 60 °C
|
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 2 4…25 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 2 4…16 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 1 4…50 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 2 4…25 mm² - cable stiffness: katı kablo uçsuz
|
| Sıkma torku | Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
|
| Yardımcı kontak düzenleme | 1 NA + 1 NK
|
| Yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
|
| Sinyalleme devre frekansı | 25...400 Hz
|
| Minimum anahtarlama gerilimi | 17 V for sinyalleme devresi
|
| Minimum anahtarlama akımı | 5 mA for sinyalleme devresi
|
| Yalıtım direnci | > 10 MOhm for sinyalleme devresi
|
| Çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
|
| Montaj desteği | Plaka
Ray
|
