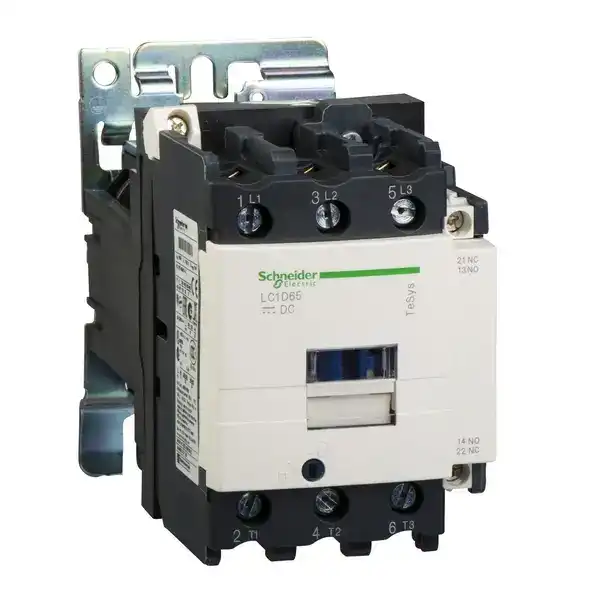

95 A 60 °C) -de <= 440 V AC-3 için güç devresi 125 A 60 °C) -de <= 690 V AC-1 için güç devresi 95 A 60 °C) -de <= 440 V AC-3e için güç devresi
[Uc] control circuit voltage
24 V DC
Tamamlayıcı
Motor gücü kW
25 kW -de 220...230 V AC 50 Hz (AC-3) 45 kW -de 380...400 V AC 50 Hz (AC-3) 45 kW -de 415...440 V AC 50 Hz (AC-3) 55 kW -de 500 V AC 50 Hz (AC-3) 45 kW -de 660...690 V AC 50 Hz (AC-3) 45 kW -de 1000 V AC 50 Hz (AC-3)
Motor gücü hp
7,5 hp -de 120 V AC 60 Hz için 1 faz motorlar 15 hp -de 230/240 V AC 60 Hz için 1 faz motorlar 30 hp -de 200/208 V AC 60 Hz için 3 faz motorlar 30 hp -de 230/240 V AC 60 Hz için 3 faz motorlar 60 hp -de 460/480 V AC 60 Hz için 3 faz motorlar 60 hp -de 575/600 V AC 60 Hz için 3 faz motorlar
Uyumluluk kodu
LC1D
Kutup kontak düzenleme
3 NA
Kontak uyumluluğu
M9
Koruyucu kapak
Ile
[Ith] klasik açık hava termik akımı
10 A -de <60 °C için sinyalleme devresi 125 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi
1100 A -de 440 V AC için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
Nominal kesme kapasitesi
1100 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
1100 A -de <40 °C - 1 sn için güç devresi 800 A -de <40 °C - 10 s için güç devresi 400 A -de <40 °C - 1 min için güç devresi 135 A -de <40 °C - 10 min için güç devresi 140 A - 100 ms için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 100 A - 1 sn için sinyalleme devresi
Ilgili sigorta değeri
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
Ortalama empedans
0,8 mOhm - Ith 125 A 50 Hz için güç devresi
Kutup başına güç dağılımı
12,5 W AC-1 7,2 W AC-3 7,2 W AC-3e
[Ui] nominal yalıtım voltajı
Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Aşırı gerilim kategorisi
III
Kirletme derecesi
3
[Uimp] nominal darbe dayanım voltajı
8 kV 'e uygunIEC 60947
Güvenlik güvenilirlik düzeyi
B10d = 1,3 Mcycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20 Mcycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
10 Mcycles
Elektrik dayanıklılığı
1,2 Mcycles 95 A AC-3 1,3 Mcycles 125 A AC-1 1,2 Mcycles 95 A AC-3e
Kontrol devresi tipi
DC standart
Bobin teknolojisi
Yerleşik süpresör modülü olmadan
Kontrol devresi gerilim limitleri
0,1...0,3 Uc -40…70 °C düşme DC 0,85...1,1 Uc -40…55 °C çalışma DC 1...1.1 Uc 55…70 °C çalışma DC
W cinsinden kalkış gücü
22 W 20 °C)
W cinsinden tutma güç tüketimi
22 W -de 20 °C
Çalışma süresi
95...130 msn kapama 20...35 msn açma
Zaman sabiti
75 ms
Maximum operating rate
3600 cyc/h -de <60 °C
Bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: konnektör 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: katı kablo uçsuz
Sıkma torku
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Yardımcı kontak düzenleme
1 NA + 1 NK
Yardımcı kontak tipi
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
Sinyalleme devre frekansı
25...400 Hz
Minimum anahtarlama gerilimi
17 V için sinyalleme devresi
Minimum anahtarlama akımı
5 mA için sinyalleme devresi
Yalıtım direnci
> 10 MOhm için sinyalleme devresi
Çakışmama süresi
1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-40…60 °C 60…70 °C değer kaybı ile
Çalışma yüksekliği
0...3000 m
Yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
Alev geciktirici
V1 'e uygunUL 94
Mekanik dayanıklılık
Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 8 Gn) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 10 Gn)
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
PVC içermez
Evet
Sözleşme garantisi
Garanti
18 months
Sürdürülebilirlik
Green PremiumTM etiketi, Schneider Electric'in çevre performansı konusunda sınıfının en iyisi ürünleri sunma taahhüdünü gösterir. Green Premium; en yeni düzenlemelerle uyumluluk ve çevresel etkiler konusunda şeffaflığın yanı sıra döngüsel ve düşük CO2 emisyonlu ürünlerin sözünü verir.
