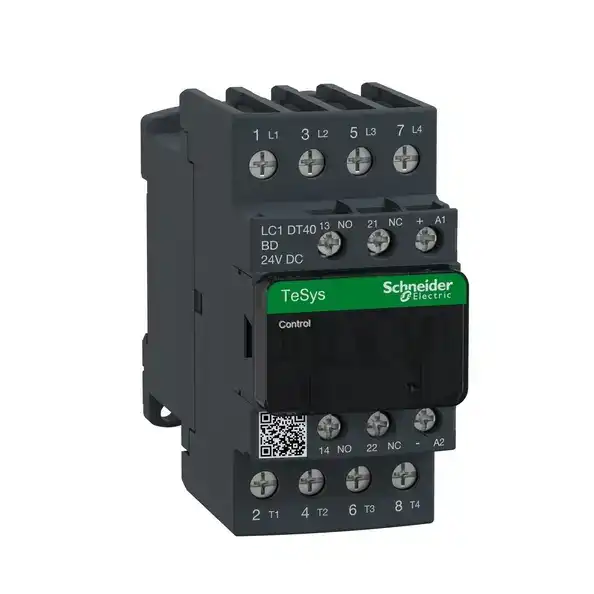

Uyumluluk kodu | LC1D |
Kutup kontak düzenleme | 4 NA |
Kontak uyumluluğu | M7 |
Koruyucu kapak | Ile |
[Ith] klasik açık hava termik akımı | 10 A -de <60 °C için sinyalleme devresi 40 A -de <60 °C için güç devresi |
Irms nominal kapama kapasitesi | 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 450 A -de 440 V için güç devresi 'e uygunIEC 60947 |
Nominal kesme kapasitesi | 450 A -de 440 V için güç devresi 'e uygunIEC 60947 |
[Icw] nominal kısa süreli dayanma akımı | 50 A -de <40 °C - 10 min için güç devresi 120 A -de <40 °C - 1 min için güç devresi 240 A -de <40 °C - 10 s için güç devresi 380 A -de <40 °C - 1 sn için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi |
Ilgili sigorta değeri | 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 40 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
Ortalama empedans | 2 mOhm - Ith 40 A 50 Hz için güç devresi |
Kutup başına güç dağılımı | 3,2 W AC-1 |
[Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
Aşırı gerilim kategorisi | III |
Kirletme derecesi | 3 |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
Mekanik dayanıklılık | 30 Mcycles |
Elektrik dayanıklılığı | 1,4 Mcycles 40 A AC-1 Ue'de <= 440 V |
Kontrol devresi tipi | DC standart |
Bobin teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
Kontrol devresi gerilim limitleri | 0,1...0,25 Uc -40…70 °C düşme DC 0,7...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC |
W cinsinden kalkış gücü | 5,4 W 20 °C) |
W cinsinden tutma güç tüketimi | 5,4 W -de 20 °C |
Çalışma süresi | 16...24 msn açma 53.55...72.45 msn kapama |
Zaman sabiti | 28 ms |
Maximum operating rate | 3600 cyc/h -de <60 °C |
Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: konnektör 1 2,5…10 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: konnektör 2 2,5…10 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: konnektör 1 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: konnektör 2 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: konnektör 1 2,5…16 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: konnektör 2 2,5…16 mm² - kablo sertligi: katı kablo uçsuz |
Sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2 Güç devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2 Güç devresi: 2,5 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2 |
Yardımcı kontak düzenleme | 1 NA + 1 NK |
Yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
Sinyalleme devre frekansı | 25...400 Hz |
Minimum anahtarlama gerilimi | 17 V için sinyalleme devresi |
Minimum anahtarlama akımı | 5 mA için sinyalleme devresi |
Yalıtım direnci | > 10 MOhm için sinyalleme devresi |
Çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında |
Montaj desteği | Plaka Ray |
