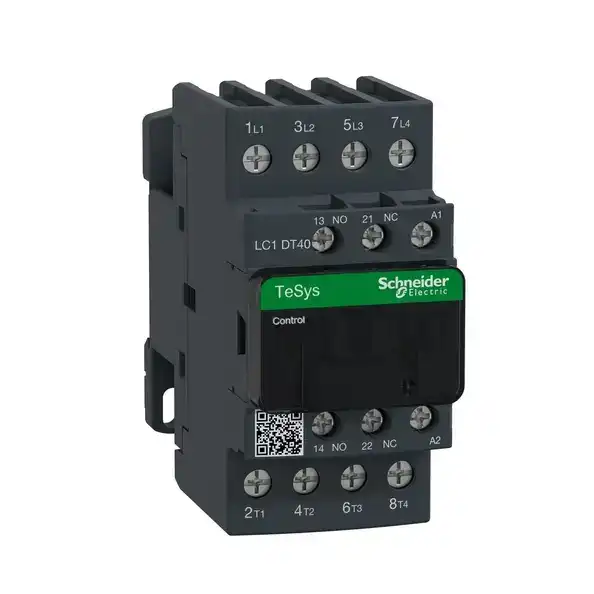

| Uyumluluk kodu | LC1D
|
| Kutup kontak düzenleme | 4 NA
|
| Kontak uyumluluğu | M6
|
| Koruyucu kapak | Ile
|
| [Ith] klasik açık hava termik akımı | 10 A -de <60 °C için sinyalleme devresi
40 A -de <60 °C için güç devresi
|
| Irms nominal kapama kapasitesi | 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
450 A -de 440 V için güç devresi 'e uygunIEC 60947
|
| Nominal kesme kapasitesi | 450 A -de 440 V için güç devresi 'e uygunIEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı | 50 A -de <40 °C - 10 min için güç devresi
120 A -de <40 °C - 1 min için güç devresi
240 A -de <40 °C - 10 s için güç devresi
380 A -de <40 °C - 1 sn için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
|
| Ilgili sigorta değeri | 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
40 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
|
| Ortalama empedans | 2 mOhm - Ith 40 A 50 Hz için güç devresi
|
| Kutup başına güç dağılımı | 3,2 W AC-1
|
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1
|
| Aşırı gerilim kategorisi | III
|
| Kirletme derecesi | 3
|
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947
|
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
| Mekanik dayanıklılık | 15 Mcycles
|
| Elektrik dayanıklılığı | 1,4 Mcycles 40 A AC-1 Ue'de <= 440 V
|
| Kontrol devresi tipi | AC -de 50/60 Hz
|
| Bobin teknolojisi | Yerleşik süpresör modülü olmadan
|
| Kontrol devresi gerilim limitleri | 0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
|
| VA cinsinden kalkış gücü | 70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)
|
| VA cinsinden tutma güç tüketimi | 7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)
|
| Isı dağılımı | 2…3 W -de 50/60 Hz
|
| Çalışma süresi | 4...19 msn açma
12...22 msn kapama
|
| Maximum operating rate | 3600 cyc/h -de <60 °C
|
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: konnektör 1 2,5…10 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: konnektör 2 2,5…10 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: konnektör 1 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: konnektör 2 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: konnektör 1 2,5…16 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: konnektör 2 2,5…16 mm² - kablo sertligi: katı kablo uçsuz
|
| Sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2
Güç devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2
|
| Yardımcı kontak düzenleme | 1 NA + 1 NK
|
| Yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
|
| Sinyalleme devre frekansı | 25...400 Hz
|
| Minimum anahtarlama gerilimi | 17 V için sinyalleme devresi
|
| Minimum anahtarlama akımı | 5 mA için sinyalleme devresi
|
| Yalıtım direnci | > 10 MOhm için sinyalleme devresi
|
| Çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
|
| Montaj desteği | Ray
Plaka
|
