 LC1E200M5 - EasyPact TVS kontaktör 3P(3 NA) - AC-3 - <= 440 V 200A - 220 V AC bobin - 1

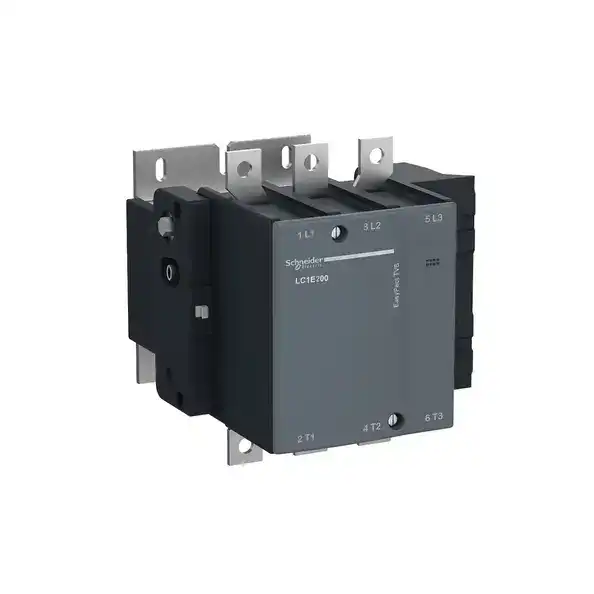

LC1E200M5 - EasyPact TVS kontaktör 3P(3 NA) - AC-3 - <= 440 V 200A - 220 V AC bobin

Ürün Kodu : LC1E200M5
%57
indirim
19.576,20 TL
8.417,77 ₺ / 8.417,77 TL + KDV
3 ay içinde kargoda
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Seri EasyPact
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1E
Kontaktör uygulaması Direnç yükü
Motor kontrol
Kullanım kategorisi AC-1
AC-3
Kutup tanımı 3P
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı 200 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
250 A 40 °C) -de <= 440 V AC AC-1 için güç devresi
[Uc] control circuit voltage 220 V AC 50 Hz
Tamamlayıcı
Motor gücü kW 55 kW -de 220...230 V AC 50/60 Hz
90 kW -de 380...400 V
100 kW -de 415 V
100 kW -de 440 V
110 kW -de 500 V
110 kW -de 660...690 V
Kutup kontak düzenleme 3 NA
[Ith] klasik açık hava termik akımı 250 A -de <55 °C
Irms nominal kapama kapasitesi 2000 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
Nominal kesme kapasitesi 1600 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı 1500 A -de <40 °C - 10 s için güç devresi
Ilgili sigorta değeri 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
Ortalama empedans 0,33 mOhm - Ith 250 A 50 Hz için güç devresi
Kutup başına güç dağılımı 13 W AC-3
21 W AC-1
[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi III
Kirletme derecesi 3
[Uimp] nominal darbe dayanım voltajı 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık 500000 cycles
Elektrik dayanıklılığı 500000 cycles AC-3
200000 cycles AC-1
Kontrol devresi tipi AC -de 50 Hz
Kontrol devresi gerilim limitleri 0,85...1,1 Uc 55 °C çalışma 50 Hz
0,35...0,55 Uc 55 °C düşme 50 Hz
VA cinsinden kalkış gücü 805 VA 50 Hz 0,3 20 °C)
970 VA 60 Hz 0,3 20 °C)
VA cinsinden tutma güç tüketimi 55 VA 50 Hz 0,3 20 °C)
66 VA 60 Hz 0,3 20 °C)
Isı dağılımı 18…24 W için kontrol devresi
Çalışma süresi 20...35 msn kapanışta
7...15 msn açılışta
Maximum operating rate 1200 cyc/h -de <55 °C
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: pabuçlu kablo - harici çap: 150 mm
Güç devresi: çubuklar 2 - busbar kesiti: 3 x 25 mm
Sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 18 N.m
Minimum anahtarlama gerilimi 17 V için kontrol devresi
Minimum anahtarlama akımı 5 mA için kontrol devresi
Yalıtım direnci > 10 MOhm için kontrol devresi
Çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj desteği Plaka
Ortam
Standartlar IEC 60947-1
IEC 60947-4-1
IEC 60947-5-1
Ürün sertifikaları EAC
CE
IP koruma derecesi IP2x 'e uygunIEC 60529
Koruyucu bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma
Çalışma yüksekliği 3000 m olmadan
Yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik 174 mm
Genişlik 168,5 mm
Derinlik 181 mm
Ürün ağırlığı 4,6 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 24,5 cm
Package 1 Width 23,5 cm
Package 1 Length 25,0 cm
Package 1 Weight 5,097 kg
Unit Type of Package 2 S03
Number of Units in Package 2 1
Package 2 Height 30,0 cm
Package 2 Width 30,0 cm
Package 2 Length 40,0 cm
Package 2 Weight 5,813 kg
Unit Type of Package 3 P06
Number of Units in Package 3 12
Package 3 Height 80,0 cm
Package 3 Width 80,0 cm
Package 3 Length 60,0 cm
Package 3 Weight 75,22 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Uyumlu
print EU RoHS Bildirisi
Cıva içermez Evet
RoHS muafiyet bilgileri
print Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
Çevre Beyanı
print Çevresel Ürün Profili
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
Sürdürülebilirlik

Green PremiumTM etiketi, Schneider Electric'in çevre performansı konusunda sınıfının en iyisi ürünleri sunma taahhüdünü gösterir. Green Premium; en yeni düzenlemelerle uyumluluk ve çevresel etkiler konusunda şeffaflığın yanı sıra döngüsel ve düşük CO2 emisyonlu ürünlerin sözünü verir.
