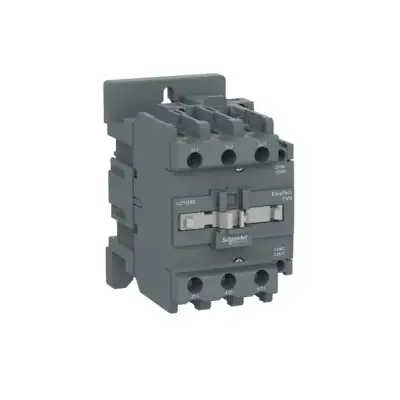

| Motor gücü kW | 18,5 kW -de 380...400 V AC 50/60 Hz (AC-3) 11 kW -de 220...230 V AC 50/60 Hz (AC-3) 22 kW -de 415 V AC 50/60 Hz (AC-3) 22 kW -de 440 V AC 50/60 Hz (AC-3) 22 kW -de 500 V AC 50/60 Hz (AC-3) 30 kW -de 660...690 V AC 50/60 Hz (AC-3) |
| Kutup kontak düzenleme | 3 NA |
| [Ith] klasik açık hava termik akımı | 60 A -de <55 °C |
| Irms nominal kapama kapasitesi | 400 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
| Nominal kesme kapasitesi | 320 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 320 A -de <40 °C - 10 s için güç devresi 165 A -de <40 °C - 60 s için güç devresi 72 A -de <40 °C - 600 s için güç devresi |
| Ilgili sigorta değeri | 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
| Ortalama empedans | 1,5 mOhm - Ith 60 A 50 Hz için güç devresi |
| Kutup başına güç dağılımı | 2,4 W AC-3 5,4 W AC-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| Aşırı gerilim kategorisi | III |
| Kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık | 5000000 cycles |
| Elektrik dayanıklılığı | 350000 cycles AC-1 900000 cycles AC-3 |
| Kontrol devresi tipi | AC -de 50 Hz |
| Kontrol devresi gerilim limitleri | 0,85...1,1 Uc 55 °C çalışma 50 Hz 0,3...0,6 Uc 55 °C düşme 50 Hz |
| VA cinsinden kalkış gücü | 160 VA 50 Hz 0,75 20 °C) 140 VA 60 Hz 0,75 20 °C) |
| VA cinsinden tutma güç tüketimi | 15 VA 50 Hz 0,3 20 °C) 13 VA 60 Hz 0,3 20 °C) |
| Isı dağılımı | 6…10 W için kontrol devresi |
| Çalışma süresi | 20...26 ms kapanışta 8...12 ms açılışta |
| Maximum operating rate | 1200 cyc/h -de <55 °C |
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - kablo sertligi: katı kablo uçsuz |
| Sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 5 N.m |
| Yardımcı kontak düzenleme | 1 NA + 1 NK |
| Minimum anahtarlama gerilimi | 17 V için kontrol devresi |
| Minimum anahtarlama akımı | 5 mA için kontrol devresi |
| Yalıtım direnci | > 10 MOhm için kontrol devresi |
| Çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| Montaj desteği | Plaka DIN rayı |
