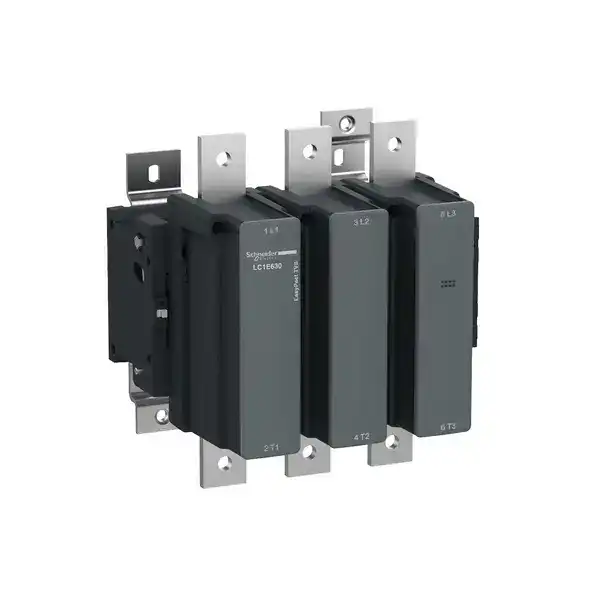

Motor gücü kW | 185 kW -de 220...230 V AC 50/60 Hz 335 kW -de 380...400 V 375 kW -de 415 V 400 kW -de 440 V 400 kW -de 500 V 450 kW -de 660...690 V |
Kutup kontak düzenleme | 3 NA |
[Ith] klasik açık hava termik akımı | 1000 A -de <40 °C için güç devresi |
Irms nominal kapama kapasitesi | 6300 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
Nominal kesme kapasitesi | 5040 A -de 440 V için güç devresi 'e uygunIEC 60947 |
[Icw] nominal kısa süreli dayanma akımı | 5050 A -de <40 °C - 10 s için güç devresi |
Ilgili sigorta değeri | 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 800 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
Ortalama empedans | 0,12 mOhm - Ith 1000 A 50 Hz için güç devresi |
Kutup başına güç dağılımı | 48 W AC-3 120 W AC-1 |
[Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
Aşırı gerilim kategorisi | III |
Kirletme derecesi | 3 |
[Uimp] nominal darbe dayanım voltajı | 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
Mekanik dayanıklılık | 400000 cycles |
Elektrik dayanıklılığı | 200000 cycles AC-1 600000 cycles AC-3 |
Kontrol devresi tipi | AC -de 50/60 Hz |
Kontrol devresi gerilim limitleri | 0,85...1,1 Uc 55 °C çalışma 50/60 Hz 0,25...0,5 Uc 55 °C düşme 50/60 Hz |
VA cinsinden kalkış gücü | 1650 VA 50 Hz 0,9 20 °C) 1650 VA 60 Hz 0,9 20 °C) |
VA cinsinden tutma güç tüketimi | 22 VA 50 Hz 0,9 20 °C) 22 VA 60 Hz 0,9 20 °C) |
Isı dağılımı | 20 W için kontrol devresi 20 W |
Çalışma süresi | 40...80 msn kapanışta 100...200 msn açılışta |
Maximum operating rate | 1200 cyc/h -de <55 °C |
Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: pabuçlu kablo 2 Güç devresi: çubuklar 2 - busbar kesiti: 60 x 5 mm |
Sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 58 N.m |
Minimum anahtarlama gerilimi | 17 V için kontrol devresi |
Minimum anahtarlama akımı | 5 mA için kontrol devresi |
Yalıtım direnci | > 10 MOhm için kontrol devresi |
Çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
Montaj desteği | Plaka |
