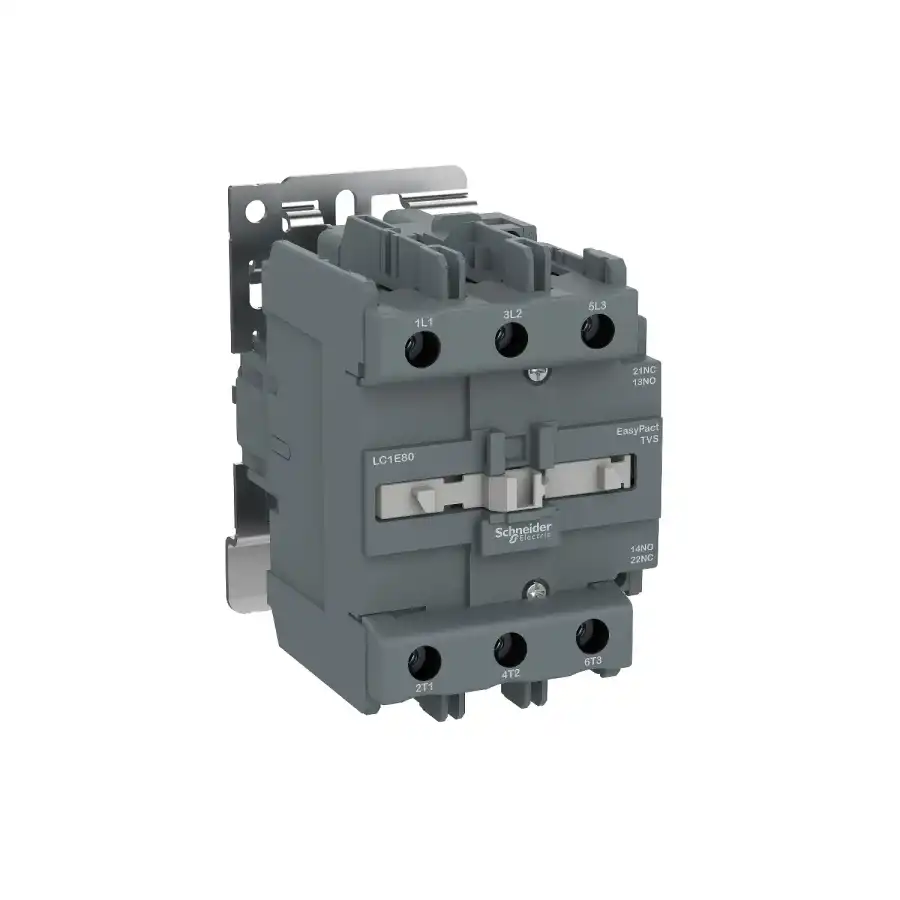

| Motor gücü kW | 22 kW at 220...230 V AC 50/60 Hz (AC-3) 37 kW at 380...400 V AC 50/60 Hz (AC-3) 45 kW at 415 V AC 50/60 Hz (AC-3) 45 kW at 440 V AC 50/60 Hz (AC-3) 45 kW at 500 V AC 50/60 Hz (AC-3) 45 kW at 660...690 V AC 50/60 Hz (AC-3) |
| Kutup kontak düzenleme | 3 NA |
| [Ith] klasik açık hava termik akımı | 100 A (at 60 °C) for güç devresi |
| Irms nominal kapama kapasitesi | 800 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 |
| Nominal kesme kapasitesi | 640 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 640 A 40 °C - 10 s for güç devresi 320 A 40 °C - 60 s for güç devresi 135 A 40 °C - 600 s for güç devresi |
| Ilgili sigorta değeri | 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 160 A gG at <= 690 V coordination tip 1 for güç devresi |
| Ortalama empedans | 0,8 mOhm - Ith 110 A 50 Hz for güç devresi |
| Kutup başına güç dağılımı | 5,1 W AC-3 9,7 W AC-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| Aşırı gerilim kategorisi | III |
| Kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık | 3000000 cycles |
| Elektrik dayanıklılığı | 350000 cycles AC-1 900000 cycles AC-3 |
| Kontrol devresi tipi | AC -de 50 Hz |
| Kontrol devresi gerilim limitleri | 0,85...1,1 Uc -5…55 °C çalışma 50 Hz 0,3...0,6 Uc -5…55 °C düşme 50 Hz |
| VA cinsinden kalkış gücü | 200 VA 50 Hz cos phi 0,75 (at 20 °C) 220 VA 60 Hz cos phi 0,75 (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 22 VA 60 Hz cos phi 0,3 (at 20 °C) 20 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Isı dağılımı | 6…10 W for kontrol devresi |
| Çalışma süresi | 20...35 msn kapanışta 6...30 ms açılışta |
| Maksimum çalışma hızı | 1200 cyc/h -de <60 °C |
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuz |
| Sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 12 N.m |
| Yardımcı kontak düzenleme | 1 NA + 1 NK |
| Minimum anahtarlama gerilimi | 17 V for kontrol devresi |
| Minimum anahtarlama akımı | 5 mA for kontrol devresi |
| Yalıtım direnci | > 10 MOhm for kontrol devresi |
| Çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| Montaj desteği | Plaka DIN rayı |
