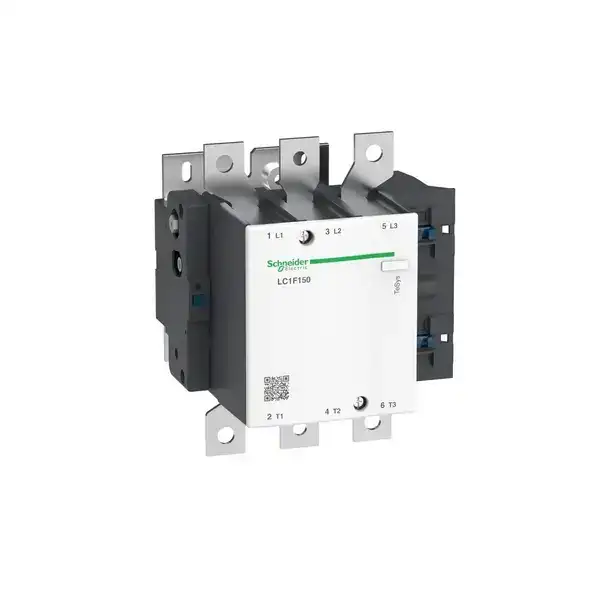

 LC1F150M7 - TeSys F kontaktör - 3P (3 NA) - AC-3 - <= 440 V 250 A - bobin 220 V AC - 1

LC1F150M7 - TeSys F kontaktör - 3P (3 NA) - AC-3 - <= 440 V 250 A - bobin 220 V AC

Ürün Kodu : LC1F150M7
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Seri TeSys
Ürün serisi TeSys F
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1F
Kontaktör uygulaması Direnç yükü
Motor kontrol
Kullanım kategorisi AC-3
AC-1
AC-4
Kutup tanımı 3P
[Ue] nominal çalışma voltajı <= 690 V AC 50/60 Hz
<= 460 V DC
Kontrol devresi gerilimi 220 V AC 40...400 Hz
[Ie] nominal çalışma akımı 250 A 40 °C) -de <= 440 V AC-1
150 A 55 °C) -de <= 440 V AC-3
Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı 8 kV
[Ith] klasik açık hava termik akımı 250 A -de <40 °C
Nominal kesme kapasitesi 1200 A 'e uygunIEC 60947-4-1
[Icw] nominal kısa süreli dayanma akımı 1200 A -de <40 °C - 10 s
700 A -de <40 °C - 30 s
600 A -de <40 °C - 1 min
450 A -de <40 °C - 3 min
350 A -de <40 °C - 10 min
Ilgili sigorta değeri 160 A aM -de <= 440 V
250 A gG -de <= 440 V
Ortalama empedans 0,35 mOhm - Ith 250 A 50 Hz
[Ui] nominal yalıtım voltajı 1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup C
Kutup başına güç dağılımı 22 W AC-1
8 W AC-3
Aşırı gerilim kategorisi III
Power pole contact composition 3 NA
Motor gücü kW 75 kW -de 380...400 V AC 50/60 Hz (AC-3)
80 kW -de 415 V AC 50/60 Hz (AC-3)
80 kW -de 440 V AC 50/60 Hz (AC-3)
90 kW -de 500 V AC 50/60 Hz (AC-3)
100 kW -de 660...690 V AC 50/60 Hz (AC-3)
40 kW -de 220...230 V AC 50/60 Hz (AC-3)
22 kW -de 400 V AC 50/60 Hz (AC-4)
Kontrol devresi gerilim limitleri Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C)
Düşme: 0.2...0.55 Uc 40...400 Hz 55 °C)
Mekanik dayanıklılık 10 Mcycles
VA cinsinden kalkış gücü 770 VA, 40...400 Hz 0,9 20 °C)
VA cinsinden tutma güç tüketimi 8,1 VA, 40...400 Hz 0,9 20 °C)
Maximum operating rate 2400 cyc/h -de <55 °C
Çalışma süresi 35 ms kapama (Uc'de)
130 ms açma (Uc'de)
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 25 x 3 mm
Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 120 mm²
Güç devresi: konnektör 1 kablo(lar) 120 mm²
Güç devresi: bolted connection
Sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 18 N.m
Montaj desteği Plaka
Isı dağılımı 5,9…7,2 W
Standartlar EN 60947-4-1
EN 60947-1
IEC 60947-4-1
JIS C8201-4-1
IEC 60947-1
Ürün sertifikaları BV
RINA
LROS (Lloyds register of shipping)
RMRoS
ABS
CCC
CB
UL
DNV
UKCA
Uyumluluk kodu LC1F
Kontrol devresi tipi AC -de 40...400 Hz
Ortam
IP koruma derecesi IP2x ön yüz kaplar ile 'e uygunIEC 60529
IP2x ön yüz kaplar ile 'e uygunVDE 0106
Koruyucu bakım TH
Çalışma için ortam hava sıcaklığı -40…60 °C
Depolama ortam koşulları -60…80 °C
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı 60…70 °C Uc'de
Yükseklik 170 mm
Genişlik 163,5 mm
Derinlik 171 mm
Çalışma yüksekliği 3000 m değer kaybı olmadan
Ürün ağırlığı 3,43 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 19 cm
Package 1 Width 20 cm
Package 1 Length 22,5 cm
Package 1 Weight 4,079 kg
Unit Type of Package 2 P06
Number of Units in Package 2 18
Package 2 Height 75 cm
Package 2 Width 80 cm
Package 2 Length 60 cm
Package 2 Weight 81,422 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Uyumlu
print EU RoHS Bildirisi
Cıva içermez Evet
RoHS muafiyet bilgileri
print Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
Sürdürülebilirlik

Green PremiumTM etiketi, Schneider Electric'in çevre performansı konusunda sınıfının en iyisi ürünleri sunma taahhüdünü gösterir. Green Premium; en yeni düzenlemelerle uyumluluk ve çevresel etkiler konusunda şeffaflığın yanı sıra döngüsel ve düşük CO2 emisyonlu ürünlerin sözünü verir.
