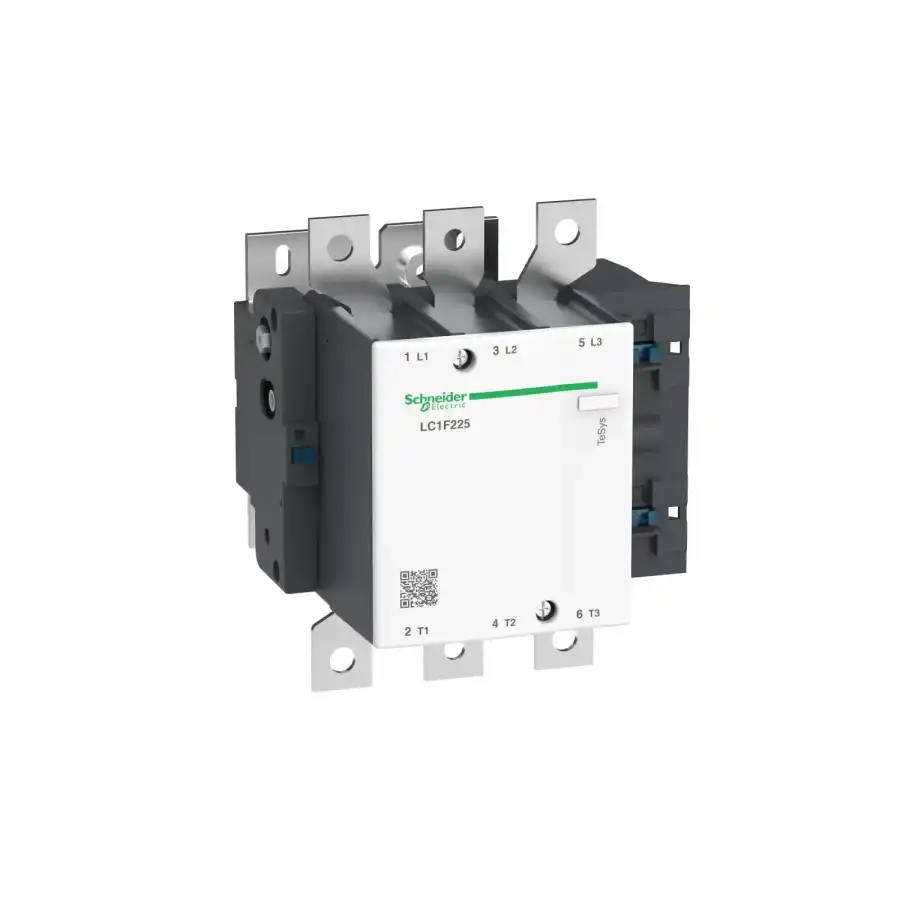

LC1F225E7 - TeSys F kontaktör - 3P (3 NA) - AC - 3 - <= 440 V 225 A - bobin 48 V AC - 1

LC1F225E7 - TeSys F kontaktör - 3P (3 NA) - AC - 3 - <= 440 V 225 A - bobin 48 V AC

Ürün Kodu : LC1F225E7
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Seri TeSys
Ürün serisi TeSys F
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1F
Kontaktör uygulaması Direnç yükü
Motor kontrol
Kullanım kategorisi AC-3
AC-1
AC-4
Kutup tanımı 3P
[Ue] nominal çalışma voltajı <= 460 V DC
<= 690 V AC 50/60 Hz
Kontrol devresi gerilimi 48 V AC 40...400 Hz
[Ie] nominal çalışma akımı 315 A (at <40 °C) at <= 440 V AC-1
225 A (at <55 °C) at <= 440 V AC-3
Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı 8 kV
[Ith] klasik açık hava termik akımı 315 A (at 40 °C)
Nominal kesme kapasitesi 1800 A conforming to IEC 60947-4-1
[Icw] nominal kısa süreli dayanma akımı 1800 A 40 °C - 10 s
1000 A 40 °C - 30 s
850 A 40 °C - 1 min
560 A 40 °C - 3 min
440 A 40 °C - 10 min
Ilgili sigorta değeri 315 A gG at <= 440 V
250 A aM at <= 440 V
Ortalama empedans 0,32 mOhm - Ith 315 A 50 Hz
[Ui] nominal yalıtım voltajı 1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup C
Kutup başına güç dağılımı 32 W AC-1
16 W AC-3
Aşırı gerilim kategorisi III
Power pole contact composition 3 NA
Motor gücü kW 110 kW at 380...400 V AC 50/60 Hz (AC-3)
110 kW at 415 V AC 50/60 Hz (AC-3)
110 kW at 440 V AC 50/60 Hz (AC-3)
129 kW at 500 V AC 50/60 Hz (AC-3)
129 kW at 660...690 V AC 50/60 Hz (AC-3)
63 kW at 220...230 V AC 50/60 Hz (AC-3)
40 kW at 400 V AC 50/60 Hz (AC-4)
Kontrol devresi gerilim limitleri Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C)
Düşme: 0.2...0.55 Uc 40...400 Hz 55 °C)
Mekanik dayanıklılık 10 Mcycles
VA cinsinden kalkış gücü 1070 VA, 40...400 Hz 0,9 20 °C)
VA cinsinden tutma güç tüketimi 9,9 VA, 40...400 Hz 0,9 20 °C)
Maksimum çalışma hızı 2400 cyc/h -de <55 °C
Çalışma süresi 35 ms kapama (Uc'de)
130 ms açma (Uc'de)
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 32 x 4 mm
Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 185 mm²
Güç devresi: konnektör 1 kablo(lar) 185 mm²
Güç devresi: Civatalı bağlantı
Sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m
Montaj desteği Plaka
Isı dağılımı 8…9,8 W
Motor power range 55…100 kW -de 200…240 V 3 faz
110…220 kW -de 480…500 V 3 faz
110…220 kW -de 380…440 V 3 faz
Motor yolverici tipi Doğrudan hat içi kontaktör
Çıkış standardı 48 V AC standart
Standartlar EN 60947-1
IEC 60947-1
JIS C8201-4-1
EN 60947-4-1
IEC 60947-4-1
Ürün sertifikaları CB
RMRoS
ABS
CSA
UL
BV
DNV
RINA
LROS (Lloyds register of shipping)
UKCA
Uyumluluk kodu LC1F
Kontrol devresi tipi AC -de 40...400 Hz
Ortam
IP koruma derecesi IP20 ön yüz kaplar ile 'e uygunIEC 60529
IP20 ön yüz kaplar ile 'e uygunVDE 0106
Koruyucu bakım TH
Nominal çalışma ortam sıcaklığı -5…55 °C
Depolama ortam koşulları -60…80 °C
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…70 °C
Yükseklik 197 mm
Genişlik 168,5 mm
Derinlik 181 mm
Çalışma yüksekliği 3000 m değer kaybı olmadan
Ürün ağırlığı 4,75 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 21,000 cm
Package 1 Width 22,000 cm
Package 1 Length 23,000 cm
Package 1 Weight 5,264 kg
Unit Type of Package 2 P06
Number of Units in Package 2 8
Package 2 Height 75,000 cm
Package 2 Width 80,000 cm
Package 2 Length 60,000 cm
Package 2 Weight 53,472 kg
Sürdürülebilirlik Teklifi
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Muafiyetlerle uyumlu
Cıva içermez Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
PVC içermez Evet
Sözleşme garantisi
Garanti 18 months
