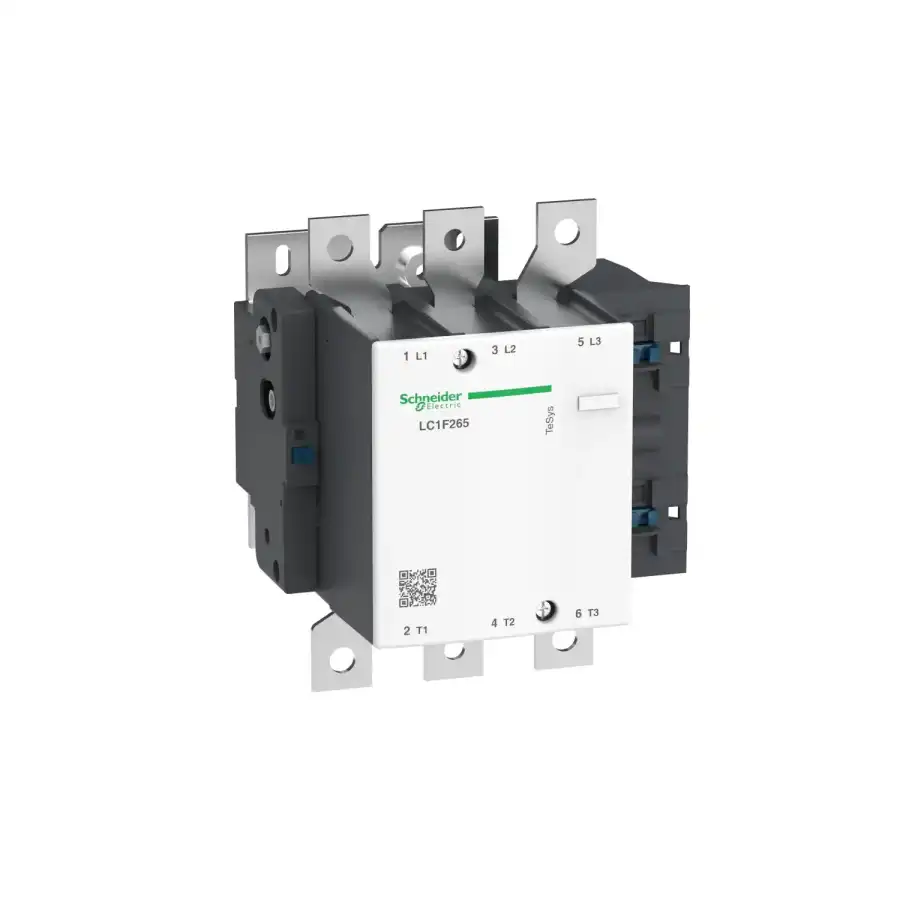

[Uimp] nominal darbe dayanım voltajı | 8 kV |
[Ith] klasik açık hava termik akımı | 350 A (at 40 °C) |
Nominal kesme kapasitesi | 2120 A conforming to IEC 60947-4-1 |
[Icw] nominal kısa süreli dayanma akımı | 2200 A 40 °C - 10 s 1230 A 40 °C - 30 s 950 A 40 °C - 1 min 620 A 40 °C - 3 min 480 A 40 °C - 10 min |
Ilgili sigorta değeri | 315 A aM at <= 440 V 400 A gG at <= 440 V |
Ortalama empedans | 0,3 mOhm - Ith 350 A 50 Hz |
[Ui] nominal yalıtım voltajı | 1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C |
Kutup başına güç dağılımı | 37 W AC-1 21 W AC-3 |
Aşırı gerilim kategorisi | III |
Power pole contact composition | 3 NA |
Motor gücü kW | 132 kW at 380...400 V AC 50/60 Hz (AC-3) 140 kW at 415 V AC 50/60 Hz (AC-3) 140 kW at 440 V AC 50/60 Hz (AC-3) 160 kW at 500 V AC 50/60 Hz (AC-3) 160 kW at 660...690 V AC 50/60 Hz (AC-3) 147 kW at 1000 V AC 50/60 Hz (AC-3) 75 kW at 220...230 V AC 50/60 Hz (AC-3) 51 kW at 400 V AC 50/60 Hz (AC-4) |
Kontrol devresi gerilim limitleri | Çalışma: 0,85...1,1 Uc 55 °C) Düşme: 0,15...0,2 Uc 55 °C) |
Mekanik dayanıklılık | 10 Mcycles |
W cinsinden kalkış gücü | 750 W 20 °C) |
W cinsinden tutma güç tüketimi | 5 W -de 20 °C |
Maksimum çalışma hızı | 2400 cyc/h -de <55 °C |
Çalışma süresi | 40...50 msn kapama 40...65 msn açma |
Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 32 x 4 mm Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 240 mm² Güç devresi: konnektör 1 kablo(lar) 240 mm² Güç devresi: Civatalı bağlantı |
Sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m |
Montaj desteği | Plaka |
Isı dağılımı | 5 W |
Motor power range | 55…100 kW -de 200…240 V 3 faz 110…220 kW -de 480…500 V 3 faz 110…220 kW -de 380…440 V 3 faz |
Motor yolverici tipi | Doğrudan hat içi kontaktör |
Çıkış standardı | 24 V DC standart |
Standartlar | JIS C8201-4-1 IEC 60947-1 EN 60947-1 IEC 60947-4-1 EN 60947-4-1 |
Ürün sertifikaları | LROS (Lloyds register of shipping) ABS RINA BV CSA UL RMRoS DNV CB UKCA |
Uyumluluk kodu | LC1F |
Kontrol devresi tipi | DC standart |
