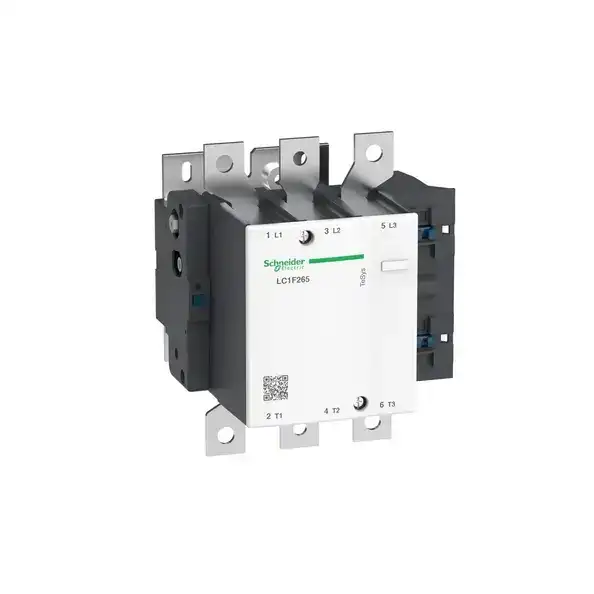

 LC1F265M7 - TeSys F kontaktör - 3P (3 NA) - AC-3 - <= 440 V 265 A - bobin 220 V AC - 1

LC1F265M7 - TeSys F kontaktör - 3P (3 NA) - AC-3 - <= 440 V 265 A - bobin 220 V AC

Ürün Kodu : LC1F265M7
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Seri TeSys
Ürün serisi TeSys F
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1F
Kontaktör uygulaması Motor kontrol
Direnç yükü
Kullanım kategorisi AC-4
AC-1
AC-3
Kutup tanımı 3P
[Ue] nominal çalışma voltajı <= 1000 V AC-1
<= 690 V AC-3
<= 690 V AC-4
<= 460 V DC
Kontrol devresi gerilimi 220 V AC 40...400 Hz
[Ie] nominal çalışma akımı 350 A 40 °C) -de <= 440 V AC AC-1
265 A 55 °C) -de <= 440 V AC AC-3
Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı 8 kV
[Ith] klasik açık hava termik akımı 350 A -de <40 °C
Nominal kesme kapasitesi 2120 A 'e uygunIEC 60947-4-1
[Icw] nominal kısa süreli dayanma akımı 2200 A -de <40 °C - 10 s
1230 A -de <40 °C - 30 s
950 A -de <40 °C - 1 min
620 A -de <40 °C - 3 min
480 A -de <40 °C - 10 min
Ilgili sigorta değeri 315 A aM -de <= 440 V
400 A gG -de <= 440 V
Ortalama empedans 0,3 mOhm - Ith 350 A 50 Hz
[Ui] nominal yalıtım voltajı 1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup C
Kutup başına güç dağılımı 37 W AC-1
21 W AC-3
Aşırı gerilim kategorisi III
Power pole contact composition 3 NA
Motor gücü kW 132 kW -de 380...400 V AC 50/60 Hz (AC-3)
140 kW -de 415 V AC 50/60 Hz (AC-3)
140 kW -de 440 V AC 50/60 Hz (AC-3)
160 kW -de 500 V AC 50/60 Hz (AC-3)
160 kW -de 660...690 V AC 50/60 Hz (AC-3)
147 kW -de 1000 V AC 50/60 Hz (AC-3)
75 kW -de 220...230 V AC 50/60 Hz (AC-3)
51 kW -de 400 V AC 50/60 Hz (AC-4)
Kontrol devresi gerilim limitleri Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C)
Düşme: 0,15...0,2 Uc 40...400 Hz 55 °C)
Mekanik dayanıklılık 10 Mcycles
VA cinsinden kalkış gücü 650 VA, 40...400 Hz 0,9 20 °C)
VA cinsinden tutma güç tüketimi 10 VA, 40...400 Hz 0,9 20 °C)
Maximum operating rate 2400 cyc/h -de <55 °C
Çalışma süresi 40...65 msn kapama
100...170 msn açma
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 32 x 4 mm
Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 240 mm²
Güç devresi: konnektör 1 kablo(lar) 240 mm²
Güç devresi: bolted connection
Sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m
Montaj desteği Plaka
Isı dağılımı 8 W
Motor power range 55…100 kW -de 200…240 V 3 faz
110…220 kW -de 480…500 V 3 faz
110…220 kW -de 380…440 V 3 faz
Motor yolverici tipi Direct on-line contactor
Contactor coil voltage 220 V AC standart
Standartlar JIS C8201-4-1
IEC 60947-4-1
EN 60947-1
IEC 60947-1
EN 60947-4-1
Ürün sertifikaları RINA
RMRoS
CSA
CB
UL
BV
ABS
LROS (Lloyds register of shipping)
DNV
UKCA
Uyumluluk kodu LC1F
Kontrol devresi tipi AC -de 40...400 Hz
Ortam
IP koruma derecesi IP20 ön yüz kaplar ile 'e uygunIEC 60529
IP20 ön yüz kaplar ile 'e uygunVDE 0106
Koruyucu bakım TH
Çalışma için ortam hava sıcaklığı -5…55 °C
Depolama ortam koşulları -60…80 °C
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…70 °C
Yükseklik 203 mm
Genişlik 201,5 mm
Derinlik 213 mm
Çalışma yüksekliği 3000 m değer kaybı olmadan
Ürün ağırlığı 7,44 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 25,0 cm
Package 1 Width 25,0 cm
Package 1 Length 25,5 cm
Package 1 Weight 7,95 kg
Unit Type of Package 2 P06
Number of Units in Package 2 12
Package 2 Height 80,0 cm
Package 2 Width 80,0 cm
Package 2 Length 60,0 cm
Package 2 Weight 104,116 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Uyumlu
print EU RoHS Bildirisi
Cıva içermez Evet
RoHS muafiyet bilgileri
print Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
PVC içermez Evet
Sözleşme garantisi
Garanti 18 months
Sürdürülebilirlik

Green PremiumTM etiketi, Schneider Electric'in çevre performansı konusunda sınıfının en iyisi ürünleri sunma taahhüdünü gösterir. Green Premium; en yeni düzenlemelerle uyumluluk ve çevresel etkiler konusunda şeffaflığın yanı sıra döngüsel ve düşük CO2 emisyonlu ürünlerin sözünü verir.
