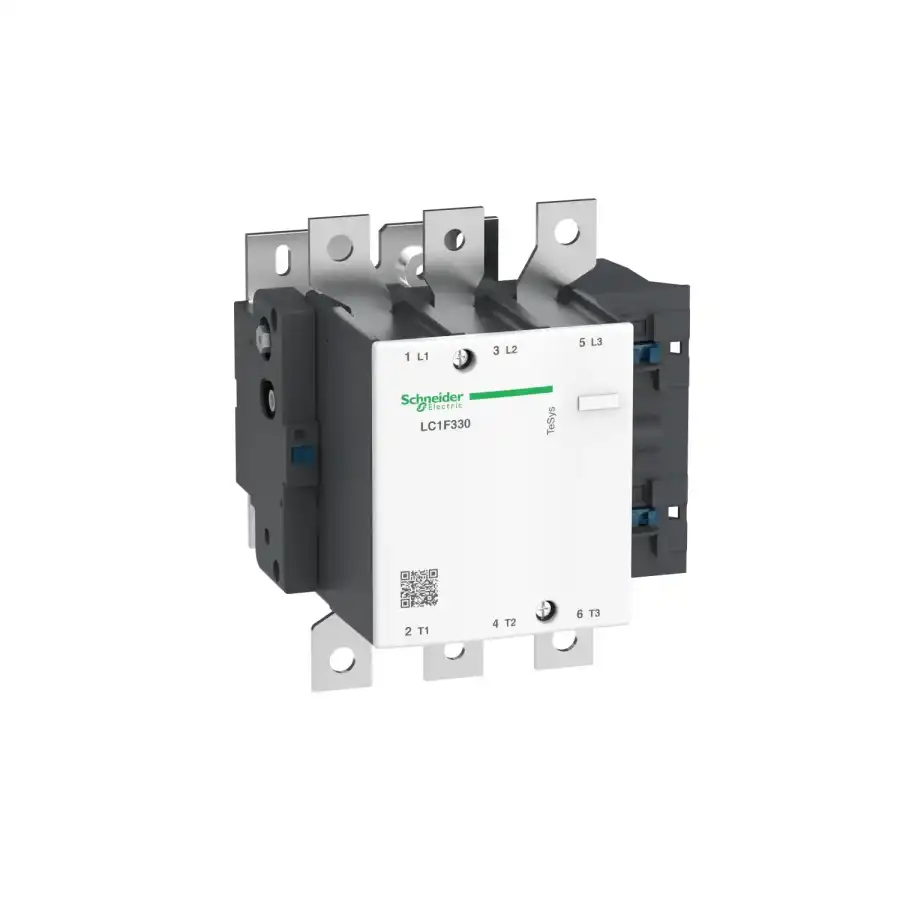

LC1F330FD - TeSys F kontaktör - 3P (3 NA) - AC - 3 - <= 440 V 330 A - bobin 110 V DC - 1

LC1F330FD - TeSys F kontaktör - 3P (3 NA) - AC - 3 - <= 440 V 330 A - bobin 110 V DC

Ürün Kodu : LC1F330FD
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Seri TeSys
Ürün serisi TeSys F
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1F
Kontaktör uygulaması Motor kontrol
Direnç yükü
Kullanım kategorisi AC-1
AC-4
AC-3
Kutup tanımı 3P
[Ue] nominal çalışma voltajı <= 1000 V AC 50/60 Hz
<= 460 V DC
Kontrol devresi gerilimi 110 V DC
[Ie] nominal çalışma akımı 400 A (at <40 °C) at <= 440 V AC AC-1
330 A (at <55 °C) at <= 440 V AC AC-3
Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı 8 kV
[Ith] klasik açık hava termik akımı 400 A (at 40 °C)
Nominal kesme kapasitesi 2640 A conforming to IEC 60947-4-1
[Icw] nominal kısa süreli dayanma akımı 2650 A 40 °C - 10 s
1800 A 40 °C - 30 s
1300 A 40 °C - 1 min
900 A 40 °C - 3 min
750 A 40 °C - 10 min
Ilgili sigorta değeri 400 A aM at <= 440 V
500 A gG at <= 440 V
Ortalama empedans 0,28 mOhm - Ith 400 A 50 Hz
[Ui] nominal yalıtım voltajı 1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup C
Kutup başına güç dağılımı 44 W AC-1
31 W AC-3
Aşırı gerilim kategorisi III
Power pole contact composition 3 NA
Motor gücü kW 160 kW at 380...400 V AC 50/60 Hz (AC-3)
180 kW at 415 V AC 50/60 Hz (AC-3)
200 kW at 440 V AC 50/60 Hz (AC-3)
200 kW at 500 V AC 50/60 Hz (AC-3)
220 kW at 660...690 V AC 50/60 Hz (AC-3)
160 kW at 1000 V AC 50/60 Hz (AC-3)
100 kW at 220...230 V AC 50/60 Hz (AC-3)
59 kW at 400 V AC 50/60 Hz (AC-4)
Kontrol devresi gerilim limitleri Çalışma: 0,85...1,1 Uc 55 °C)
Düşme: 0,15...0,2 Uc 55 °C)
Mekanik dayanıklılık 10 Mcycles
W cinsinden kalkış gücü 750 W 20 °C)
W cinsinden tutma güç tüketimi 5 W -de 20 °C
Maksimum çalışma hızı 2400 cyc/h -de <55 °C
Çalışma süresi 40...50 msn kapama
40...65 msn açma
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 240 mm²
Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 30 x 5 mm
Güç devresi: Civatalı bağlantı
Sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m
Montaj desteği Plaka
Isı dağılımı 5 W
Motor power range 55…100 kW -de 200…240 V 3 faz
110…220 kW -de 480…500 V 3 faz
110…220 kW -de 380…440 V 3 faz
Motor yolverici tipi Doğrudan hat içi kontaktör
Çıkış standardı 110 V DC standart
Standartlar JIS C8201-4-1
EN 60947-4-1
IEC 60947-1
IEC 60947-4-1
EN 60947-1
Ürün sertifikaları RMRoS
CB
BV
ABS
CSA
UL
LROS (Lloyds register of shipping)
DNV
RINA
UKCA
Uyumluluk kodu LC1F
Kontrol devresi tipi DC standart
Ortam
IP koruma derecesi IP20 ön yüz kaplar ile 'e uygunIEC 60529
IP20 ön yüz kaplar ile 'e uygunVDE 0106
Koruyucu bakım TH
Nominal çalışma ortam sıcaklığı -5…55 °C
Depolama ortam koşulları -60…80 °C
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…70 °C
Yükseklik 206 mm
Genişlik 213 mm
Derinlik 219 mm
Çalışma yüksekliği 3000 m değer kaybı olmadan
Ürün ağırlığı 8,6 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 25,5 cm
Package 1 Width 24,0 cm
Package 1 Length 29,5 cm
Package 1 Weight 9,32 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Muafiyetlerle uyumlu
Cıva içermez Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
