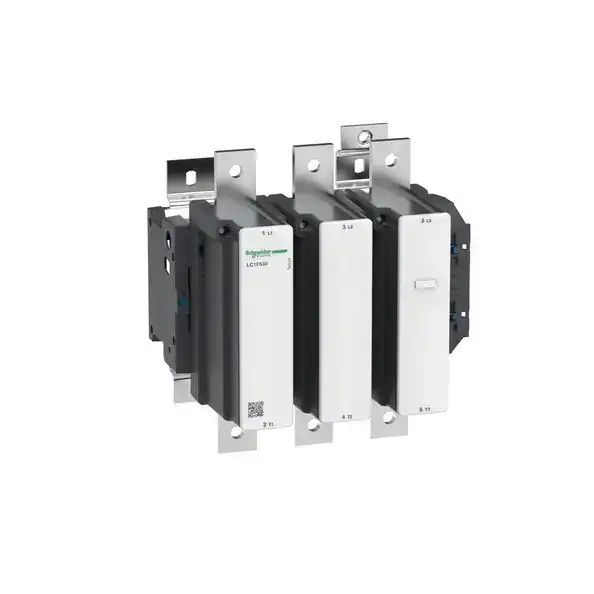

[Uimp] nominal darbe dayanım voltajı | 8 kV |
[Ith] klasik açık hava termik akımı | 1000 A -de <40 °C 1250 A |
Nominal kesme kapasitesi | 5040 A 'e uygunIEC 60947-4-1 |
[Icw] nominal kısa süreli dayanma akımı | 5050 A -de <40 °C - 10 s 4400 A -de <40 °C - 30 s 3400 A -de <40 °C - 1 min 2200 A -de <40 °C - 3 min 1600 A -de <40 °C - 10 min |
Ilgili sigorta değeri | 1000 A gG -de <= 440 V 630 A aM -de <= 440 V |
Ortalama empedans | 0,12 mOhm - Ith 1000 A 50 Hz |
[Ui] nominal yalıtım voltajı | 1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C |
Kutup başına güç dağılımı | 120 W AC-1 48 W AC-3 |
Aşırı gerilim kategorisi | III |
Power pole contact composition | 3 NA |
Motor gücü kW | 335 kW -de 380...400 V AC 50/60 Hz (AC-3) 375 kW -de 415 V AC 50/60 Hz (AC-3) 400 kW -de 440 V AC 50/60 Hz (AC-3) 400 kW -de 500 V AC 50/60 Hz (AC-3) 450 kW -de 660...690 V AC 50/60 Hz (AC-3) 450 kW -de 1000 V AC 50/60 Hz (AC-3) 200 kW -de 220...230 V AC 50/60 Hz (AC-3) 100 kW -de 400 V AC 50/60 Hz (AC-4) |
Kontrol devresi gerilim limitleri | Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C) Düşme: 0,25...0,5 Uc 40...400 Hz 55 °C) |
Mekanik dayanıklılık | 5 Mcycles |
VA cinsinden kalkış gücü | 1650 VA, 40...400 Hz 0,9 20 °C) |
VA cinsinden tutma güç tüketimi | 22 VA, 40...400 Hz 0,9 20 °C) |
Maximum operating rate | 1200 cyc/h -de <55 °C |
Çalışma süresi | 40...80 msn kapama 100...200 msn açma |
Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 60 x 5 mm Güç devresi: bolted connection |
Sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 58 N.m |
Montaj desteği | Plaka |
Isı dağılımı | 20 W |
Motor power range | 250…500 kW -de 380…440 V 3 faz 110…220 kW -de 200…240 V 3 faz 250…500 kW -de 480…500 V 3 faz |
Motor yolverici tipi | Direct on-line contactor |
Contactor coil voltage | 220 V AC standart |
Standartlar | EN 60947-1 IEC 60947-4-1 JIS C8201-4-1 IEC 60947-1 EN 60947-4-1 |
Ürün sertifikaları | LROS (Lloyds register of shipping) CB UL RMRoS CSA ABS BV DNV RINA UKCA |
Uyumluluk kodu | LC1F |
Kontrol devresi tipi | AC -de 40...400 Hz |
