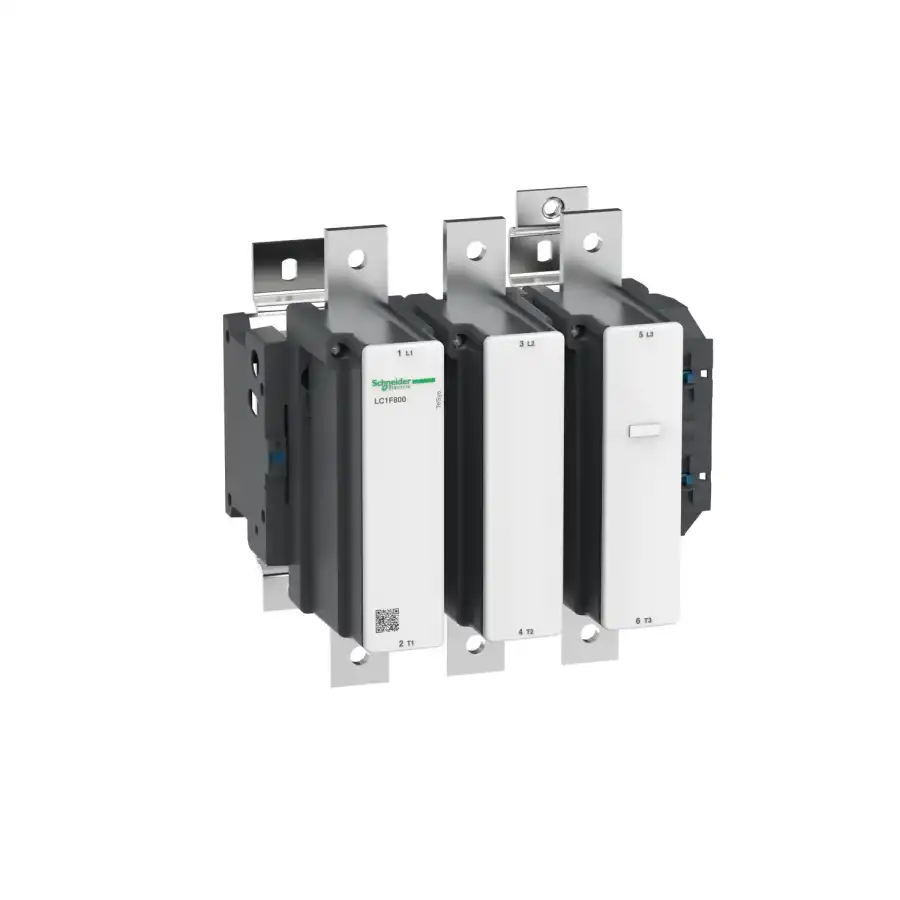

LC1F800MW - TeSys F kontaktör - 3P (3 NA) - AC - 3 - <= 440 V 800 A - bobin 220 V DC - 1

LC1F800MW - TeSys F kontaktör - 3P (3 NA) - AC - 3 - <= 440 V 800 A - bobin 220 V DC

Ürün Kodu : LC1F800MW
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Seri TeSys
Ürün serisi TeSys F
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1F
Kontaktör uygulaması Motor kontrol
Direnç yükü
Kullanım kategorisi AC-4
AC-1
AC-3
Kutup tanımı 3P
[Ue] nominal çalışma voltajı <= 1000 V AC 50/60 Hz
<= 460 V DC
Kontrol devresi gerilimi 220...230 V DC
220...240 V AC 40...400 Hz
[Ie] nominal çalışma akımı 1000 A (at <40 °C) at <= 440 V AC AC-1
800 A (at <55 °C) at <= 440 V AC AC-3
Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı 8 kV
[Ith] klasik açık hava termik akımı 1000 A (at 40 °C)
Nominal kesme kapasitesi 6400 A conforming to IEC 60947-4-1
[Icw] nominal kısa süreli dayanma akımı 5500 A 40 °C - 10 s
4600 A 40 °C - 30 s
3600 A 40 °C - 1 min
2600 A 40 °C - 3 min
1700 A 40 °C - 10 min
Ilgili sigorta değeri 1000 A gG at <= 440 V
800 A aM at <= 440 V
Ortalama empedans 0,12 mOhm - Ith 1000 A 50 Hz
[Ui] nominal yalıtım voltajı 1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup C
Kutup başına güç dağılımı 120 W AC-1
77 W AC-3
Aşırı gerilim kategorisi III
Power pole contact composition 3 NA
Motor gücü kW 450 kW at 1000 V AC 50/60 Hz (AC-3)
450 kW at 500 V AC 50/60 Hz (AC-3)
475 kW at 660...690 V AC 50/60 Hz (AC-3)
110 kW at 400 V AC 50/60 Hz (AC-4)
450 kW at 380...400 V AC 50/60 Hz (AC-3)
450 kW at 415 V AC 50/60 Hz (AC-3)
450 kW at 440 V AC 50/60 Hz (AC-3)
250 kW at 220...230 V AC 50/60 Hz (AC-3)
Kontrol devresi gerilim limitleri Çalışma: 0,85...1,1 Uc 55 °C)
Düşme: 0,3...0,5 Uc 55 °C)
Mekanik dayanıklılık 5 Mcycles
W cinsinden kalkış gücü 1900 W 20 °C)
W cinsinden tutma güç tüketimi 12 W -de 20 °C
Maksimum çalışma hızı 600 cyc/h -de <55 °C
Çalışma süresi 40...50 msn açma
60...80 msn kapama
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 60 x 5 mm
Güç devresi: Civatalı bağlantı
Sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 58 N.m
Montaj desteği Plaka
Isı dağılımı 12 W
Motor power range 250…500 kW -de 200…240 V 3 faz
250…500 kW -de 380…440 V 3 faz
110…220 kW -de 200…240 V 3 faz
250…500 kW -de 480…500 V 3 faz
Motor yolverici tipi Doğrudan hat içi kontaktör
Çıkış standardı 220 V DC standart
230 V DC standart
220 V AC standart
230 V AC standart
240 V AC standart
Standartlar IEC 60947-1
JIS C8201-4-1
EN 60947-4-1
EN 60947-1
IEC 60947-4-1
Ürün sertifikaları ABS
UL
CCC
CSA
RMRoS
CB
UKCA
Uyumluluk kodu LC1F
Kontrol devresi tipi DC standart
AC -de 40...400 Hz
Ortam
IP koruma derecesi IP20 ön yüz kaplar ile 'e uygunIEC 60529
IP20 ön yüz kaplar ile 'e uygunVDE 0106
Koruyucu bakım TH
Nominal çalışma ortam sıcaklığı -5…55 °C
Depolama ortam koşulları -60…80 °C
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -5…55 °C
Yükseklik 304 mm
Genişlik 309 mm
Derinlik 255 mm
Çalışma yüksekliği 3000 m değer kaybı olmadan
Ürün ağırlığı 18,75 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 33,500 cm
Package 1 Width 33,000 cm
Package 1 Length 44,000 cm
Package 1 Weight 18,455 kg
Unit Type of Package 2 P06
Number of Units in Package 2 4
Package 2 Height 75,000 cm
Package 2 Width 60,000 cm
Package 2 Length 80,000 cm
Package 2 Weight 82,320 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Muafiyetlerle uyumlu
Cıva içermez Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
