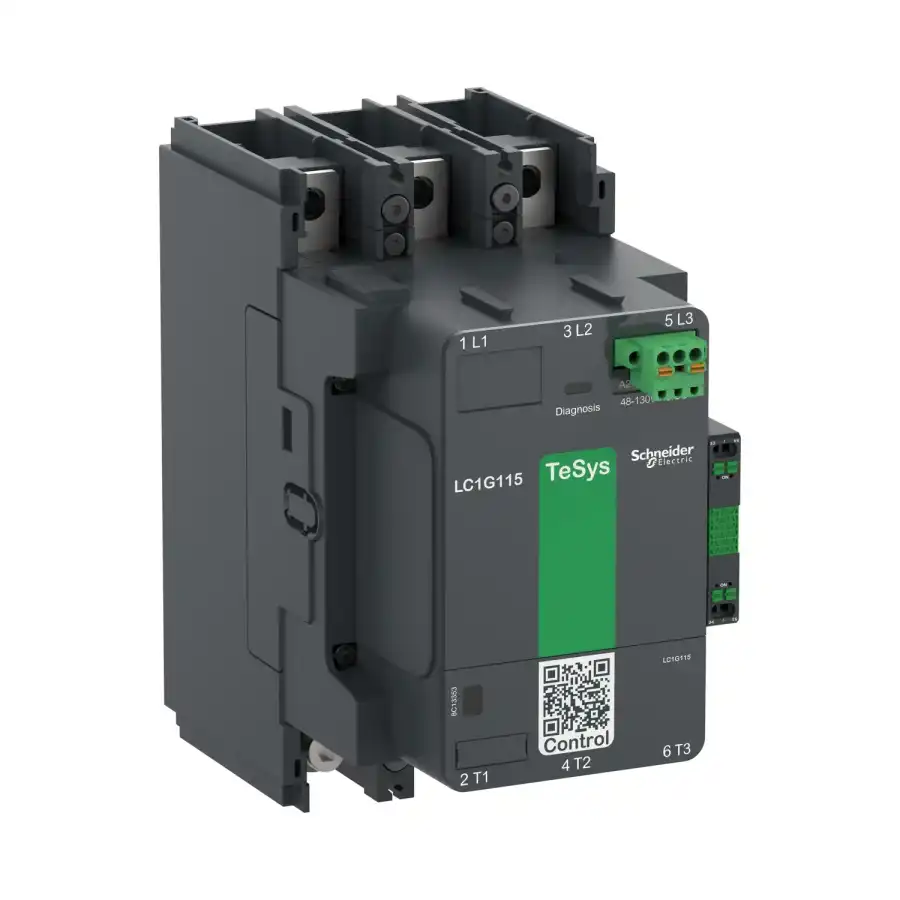

LC1G115KUEN - TeSys Giga Kontaktör TeSysG115 3P Standart 100-250V ACDC - 1

LC1G115KUEN - TeSys Giga Kontaktör TeSysG115 3P Standart 100-250V ACDC

Ürün Kodu : LC1G115KUEN
%59
indirim
21.272,20 TL
8.721,60 ₺ / 8.721,60 TL + KDV
3 ay içinde kargoda
kargo bedava
güvenli alışveriş
vade farksız taksit
ücretsiz iade
Açıklamalar
Ana
Seri TeSys
Ürün serisi TeSys Giga
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1G
Kontaktör uygulaması Güç değiştirme
Motor kontrol
Kullanım kategorisi AC-1
AC-3
AC-3e
AC-4
AC-5a
AC-5b
AC-6a
AC-6B
AC-8a
AC-8b
DC-1
DC-3
DC-5
Kutup tanımı 3P
[Ue] nominal çalışma voltajı <= 1000 V AC 50/60 Hz
<= 460 V DC
[Ie] nominal çalışma akımı 250 A (at <40 °C) at <= 1000 V AC-1
115 A (at <60 °C) at <= 440 V AC-3
Kontrol devresi gerilimi 100...250 V AC 50/60 Hz
100...250 V DC
Kontrol devresi gerilim limitleri Çalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C)
Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C)
Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı 8 kV
Aşırı gerilim kategorisi III
[Ith] klasik açık hava termik akımı 250 A (at 40 °C)
Nominal kesme kapasitesi 1040 A at 440 V
[Icw] nominal kısa süreli dayanma akımı 1,1 kA - 10 s
0,64 kA - 30 s
0,52 kA - 1 min
0,4 kA - 3 min
0,32 kA - 10 min
Ilgili sigorta değeri 125 A aM at <= 440 V for motor
125 A aM at <= 690 V for motor
315 A gG at <= 690 V
Ortalama empedans 0,00018 Ohm
[Ui] nominal yalıtım voltajı 1000 V
Kutup başına güç dağılımı 10 W AC-1 - Ith 250 A
3 W AC-3 - Ith 115 A
Uyumluluk kodu LC1G
Kutup kontak düzenleme 3 NA
Yardımcı kontak düzenleme 1 NA + 1 NK
Motor gücü kW 30 kW at 230 V AC 50/60 Hz (AC-3e)
55 kW at 400 V AC 50/60 Hz (AC-3e)
55 kW at 415 V AC 50/60 Hz (AC-3e)
75 kW at 440 V AC 50/60 Hz (AC-3e)
75 kW at 500 V AC 50/60 Hz (AC-3e)
75 kW at 690 V AC 50/60 Hz (AC-3e)
30 kW at 230 V AC 50/60 Hz (AC-3)
55 kW at 400 V AC 50/60 Hz (AC-3)
55 kW at 415 V AC 50/60 Hz (AC-3)
75 kW at 440 V AC 50/60 Hz (AC-3)
75 kW at 500 V AC 50/60 Hz (AC-3)
75 kW at 690 V AC 50/60 Hz (AC-3)
30 kW at 230 V AC 50/60 Hz (AC-4)
55 kW at 400 V AC 50/60 Hz (AC-4)
55 kW at 415 V AC 50/60 Hz (AC-4)
65 kW at 440 V AC 50/60 Hz (AC-4)
65 kW at 500 V AC 50/60 Hz (AC-4)
75 kW at 690 V AC 50/60 Hz (AC-4)
Motor gücü hp 30 hp at 200/208 V 60 Hz
40 hp at 230/240 V 60 Hz
75 hp at 460/480 V 60 Hz
100 hp at 575/600 V 60 Hz
Irms nominal kapama kapasitesi 1560 A at 440 V
Bobin teknolojisi Yerleşik çift yönlü tepe noktası sınırlaması
Güvenlik güvenilirlik düzeyi B10d = 400000 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 3000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık 8 Mcycles
Inrush power in VA (50/60 Hz, AC) 540 VA
Inrush power in W (DC) 380 W
Hold-in power consumption in VA (50/60 Hz, AC) 12,4 VA
Hold-in power consumption in W (DC) 7,8 W
Çalışma süresi 40...70 ms kapama
15...50 ms açma
Maksimum çalışma hızı 600 cyc/h AC-3
600 cyc/h AC-3e
300 cyc/h AC-1
150 cyc/h AC-4
Bağlantılar - terminaller Güç devresi: çubuk 2 - busbar cross section: 25 x 6 mm
Güç devresi: pabuç-halka terminalleri 1 185 mm²
Güç devresi: Civatalı bağlantı
Kontrol devresi: itme 1 0,2…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz
Kontrol devresi: itme 1 0,25…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu
Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz
Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: esnek Kablo uçlu
Bağlantı aralığı 35 mm
Montaj desteği Plaka
Standartlar EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
JIS C8201-5-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-1
UL 60335-2-40:Annex JJ
Ürün sertifikaları CB Şeması
CCC
cULus
EAC
CE
UKCA
DNV-GL'den EU-RO-MR
Sıkma torku 18 N.m
Yükseklik 193 mm
Genişlik 108 mm
Derinlik 193 mm
Ürün ağırlığı 3,6 kg
Ortam
IP koruma derecesi IP2X ön yüz kaplar ile 'e uygunIEC 60529
IP2X ön yüz kaplar ile 'e uygunVDE 0106
Nominal çalışma ortam sıcaklığı -25…60 °C
Depolama ortam koşulları -60…80 °C
Mekanik dayanıklılık Titreşimler 5…300 Hz 2 gn contactor open
Titreşimler 5…300 Hz 4 gn contactor closed
Şoklar 10 gn 11 ms contactor open
Şoklar 15 gn 11 ms contactor closed
Renk Koyu gri
Koruyucu bakım TH
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…70 °C Uc'de
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 25,400 cm
Package 1 Width 17,500 cm
Package 1 Length 32,300 cm
Package 1 Weight 4,573 kg
Unit Type of Package 2 S06
Number of Units in Package 2 6
Package 2 Height 75,000 cm
Package 2 Width 60,000 cm
Package 2 Length 80,000 cm
Package 2 Weight 38,570 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Muafiyetlerle uyumlu
Cıva içermez Evet
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
PVC içermez Evet
Halojen içerik performansı Halojen içermeyen plastik parçalara sahip ürün
